Instalacja CO w domu - koszty, montaż i najczęstsze błędy

Gdy w domu jedne pomieszczenia są przegrzane, a inne wciąż pozostają chłodne, problem zwykle nie leży wyłącznie w mocy kotła. Dobrze zaplanowana instalacja CO musi łączyć właściwe źródło ciepła, odpowiednie przewody, grzejniki lub ogrzewanie podłogowe oraz automatykę. Pokażę, z czego składa się taki układ, jak przebiega montaż, ile może kosztować i których błędów lepiej uniknąć.

Od czego zacząć projektowanie ogrzewania

Pierwszym krokiem nie powinien być wybór konkretnego kotła, lecz określenie, ile ciepła faktycznie potrzebuje budynek. Projektant oblicza straty ciepła pomieszczeń, uwzględniając powierzchnię, izolację, okna, wentylację i położenie budynku. Dopiero na tej podstawie dobiera się moc urządzenia oraz wielkość odbiorników.

Popularne przeliczniki typu 80 albo 100 W na metr kwadratowy mogą służyć wyłącznie do bardzo wstępnego szacunku. W nowym, dobrze ocieplonym domu zapotrzebowanie może być znacznie niższe, natomiast w starym budynku z nieszczelnymi oknami sama powierzchnia niewiele mówi. Zbyt duży kocioł będzie częściej taktował, a przewymiarowane grzejniki nie rozwiążą problemu źle ocieplonych przegród.

Źródło ciepła i temperatura pracy

Wybór źródła ciepła powinien wynikać z dostępnych mediów, izolacji budynku, miejsca na urządzenie oraz oczekiwań dotyczących obsługi. Pompa ciepła najlepiej pracuje przy niskiej temperaturze zasilania, zwykle około 30-40°C dla podłogówki. Kocioł gazowy może zasilać zarówno grzejniki, jak i podłogówkę, ale jego sprawność rośnie przy niskiej temperaturze wody powrotnej.

W przypadku kotła na paliwo stałe trzeba uwzględnić magazyn paliwa, komin, ochronę powrotu i zabezpieczenia wymagane przez producenta. Nie każdy układ można bezpiecznie zamknąć lub połączyć z dowolnym urządzeniem. Źródło ciepła zawsze dobiera się razem z zabezpieczeniami, a nie jako osobny element kupowany na końcu.

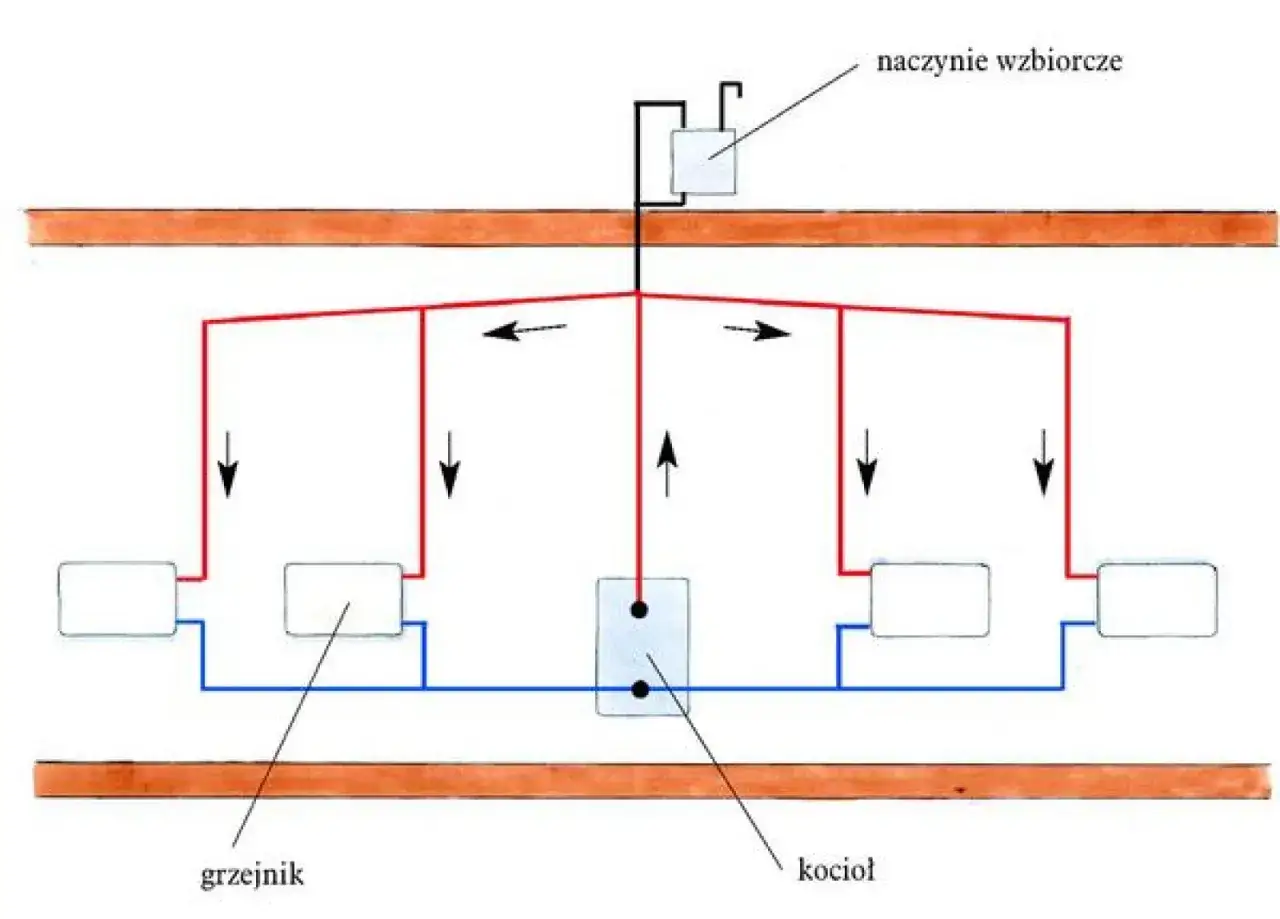

Układ otwarty czy zamknięty

W nowoczesnych domach najczęściej stosuje się układ zamknięty, w którym ciśnienie kontroluje naczynie przeponowe. System otwarty ma inne zabezpieczenia i może być właściwy dla określonych źródeł ciepła. O tym, który wariant jest dopuszczalny, decydują parametry urządzenia i instrukcja producenta, a przy źródłach na paliwo stałe również wymagania dotyczące ochrony przed przegrzaniem.

Z jakich elementów składa się cały system

Sprawne ogrzewanie to nie tylko kocioł i kilka grzejników. Na działanie całości wpływają średnice rur, pompa obiegowa, zawory, sposób prowadzenia przewodów i automatyka. W praktyce właśnie drobne, pomijane elementy często decydują o tym, czy instalacja pracuje cicho i równomiernie.

Źródło ciepła i armatura zabezpieczająca

W kotłowni lub pomieszczeniu technicznym znajdują się między innymi kocioł albo pompa ciepła, pompa obiegowa, filtr, zawory odcinające, manometr, termometry oraz odpowietrzniki. W układzie zamkniętym potrzebne są także naczynie przeponowe i zawór bezpieczeństwa. Ich wielkość oraz ustawienie ciśnienia muszą odpowiadać pojemności instalacji.

Przewody i rozdział wody

Rury prowadzi się najczęściej w warstwach podłogi, bruzdach albo na ścianach technicznych. Do instalacji grzewczych wykorzystuje się między innymi rury wielowarstwowe, PEX, miedziane i stalowe. Najważniejsze jest nie samo tworzywo, lecz odporność na temperaturę, poprawne połączenia i możliwość kompensacji wydłużeń.

W systemie rozdzielaczowym każdy obieg ma osobne wyjście z rozdzielacza. Ułatwia to regulację i serwis, szczególnie przy ogrzewaniu podłogowym. W instalacji trójnikowej potrzeba mniej miejsca, ale trudniej później niezależnie wyregulować poszczególne gałęzie.

Odbiorniki ciepła i sterowanie

Odbiornikami są grzejniki, pętle ogrzewania podłogowego albo oba rozwiązania jednocześnie. Grzejniki powinny mieć zawory termostatyczne, a podłogówka siłowniki na rozdzielaczu i ograniczenie temperatury zasilania. Termostat pokojowy nie zastąpi hydraulicznego równoważenia, czyli ustawienia właściwych przepływów w obiegach.

Automatyka pogodowa zmienia temperaturę zasilania zależnie od temperatury na zewnątrz. Daje dobre efekty w instalacjach niskotemperaturowych, ponieważ źródło ciepła pracuje spokojniej i dłużej. Sam sterownik nie naprawi jednak błędnie dobranych rur ani źle ustawionych przepływów.

Przeczytaj również: Jak podłączyć zawór trójdrożny bez błędów?

Przygotowanie ciepłej wody użytkowej

Ciepła woda użytkowa może być przygotowywana w zasobniku albo przepływowo. Zasobnik 120-150 litrów zwykle wystarcza dla typowej rodziny, choć przy dużej wannie, kilku łazienkach lub częstym korzystaniu z pryszniców potrzebna może być większa pojemność.

Przy zasobniku trzeba przewidzieć zawór bezpieczeństwa, naczynie przeponowe do wody użytkowej, zawór zwrotny i odpływ z zaworu. Cyrkulacja c.w.u. poprawia komfort w dużym domu, lecz zwiększa straty ciepła. Włączałbym ją czasowo, zamiast utrzymywać obieg przez całą dobę.

Jak przebiega montaż krok po kroku

Prace zaczynają się od projektu, ustalenia tras przewodów i wskazania miejsc na rozdzielacze, grzejniki, urządzenie grzewcze oraz zasobnik. Na tym etapie trzeba też sprawdzić komin, wentylację, przyłącze gazowe lub elektryczne i możliwość odprowadzenia skroplin. Zmiana lokalizacji kotłowni po wykonaniu posadzek potrafi znacząco podnieść koszt całej realizacji.

1. Obliczenia i projekt obejmują zapotrzebowanie na ciepło, dobór odbiorników, średnice rur i sposób regulacji.
2. Przygotowanie budynku polega na wykonaniu bruzd, przepustów, podejść oraz miejsca pod rozdzielacze.
3. Montaż przewodów wymaga zachowania promieni gięcia, izolacji rur i oznaczenia obiegów.
4. Instalacja grzejników i pętli podłogowych odbywa się po sprawdzeniu poziomów oraz warstw podłogi.
5. Podłączenie źródła ciepła i c.w.u. obejmuje armaturę, automatykę, zabezpieczenia oraz odprowadzenia.
6. Płukanie, próba szczelności i regulacja zamykają etap wykonawczy przed zabudowaniem instalacji.

Próbę szczelności wykonuje się przed zakryciem rur i przed montażem elementów, które mogłyby zostać uszkodzone przez zbyt wysokie ciśnienie. Parametry testu dobiera wykonawca do zastosowanego systemu rur i zaleceń producenta. Po napełnieniu trzeba dokładnie odpowietrzyć obiegi, ponieważ powietrze powoduje szumy, zimne fragmenty grzejników i korozję.

Przy ogrzewaniu podłogowym pętle powinny być opisane na rozdzielaczu. Długość obiegów dobiera się do pomieszczenia i średnicy rury, dlatego nie łączyłbym kilku przypadkowych pokoi w jeden długi obieg. Późniejsza regulacja jest wtedy trudna, a różnice temperatur między pomieszczeniami stają się niemal nieuniknione.

Grzejniki, podłogówka czy połączenie obu rozwiązań

Nie ma jednego odbiornika ciepła dobrego dla każdego domu. Ogrzewanie podłogowe daje dużą powierzchnię oddawania ciepła i dobrze współpracuje z pompą ciepła, natomiast grzejniki są łatwiejsze do wymiany i szybciej reagują na zmianę ustawień. W remontowanym budynku często rozsądny jest układ mieszany.

W układzie mieszanym zwykle stosuje się zawór mieszający albo osobny obieg z własną pompą. Jego zadaniem jest obniżenie temperatury wody kierowanej do podłogi. Podłogówki nie powinno się zasilać bezpośrednio tak samo jak grzejników, jeśli źródło pracuje na wyższych parametrach.

Przy remoncie starego domu trzeba sprawdzić wysokość pomieszczeń, nośność stropu i stan istniejących rur. Wykonanie podłogówki na całej powierzchni nie zawsze ma sens, gdy oznacza skuwanie dobrych posadzek i podniesienie poziomu podłogi o kilka centymetrów. Czasami wymiana grzejników oraz montaż głowic i automatyki daje lepszy stosunek efektu do kosztu.

Jeżeli modernizujesz również instalację wodną, przydatne będzie wcześniejsze zaplanowanie punktów poboru, średnic oraz miejsca na filtr i reduktor ciśnienia. W praktyce układ ogrzewania i c.w.u. powinien być projektowany razem, bo oba obiegi często spotykają się w kotłowni.

Ile kosztuje wykonanie ogrzewania

Cena zależy od metrażu, rodzaju odbiorników, zakresu kucia, standardu wykończenia i wybranego źródła ciepła. Poniższe wartości traktowałbym jako orientacyjne widełki budżetowe w Polsce, a nie ofertę dla konkretnego domu.

Dla domu o powierzchni około 120 m² kompletne ogrzewanie z wykonaniem instalacji i źródłem ciepła może zamknąć się w przedziale od około 35 000 do ponad 80 000 zł. W Warszawie na cenę wpływa również dostępność ekipy, trudność dojazdu i zakres prac wykończeniowych. Najtańsza wycena często nie obejmuje automatyki, izolacji rur, uruchomienia ani dokumentacji odbiorowej.

Porównując oferty, sprawdzam przede wszystkim zakres, a nie samą kwotę końcową. Dwie wyceny mogą różnić się o kilka tysięcy złotych, ponieważ jedna zawiera płukanie, próbę szczelności, regulację i ochronę podłogi, a druga kończy się na ułożeniu przewodów.

Błędy, które później wychodzą w rachunkach i komforcie

Najczęściej spotykam się z doborem urządzenia „na zapas”. Taki zapas nie daje automatycznie większego komfortu. Przewymiarowane źródło ciepła może pracować krótkimi cyklami, zużywać więcej energii i szybciej się zużywać.

• Brak obliczeń strat ciepła i dobór mocy wyłącznie według powierzchni.
• Łączenie podłogówki i grzejników bez osobnych obiegów oraz regulacji temperatury.
• Pomijanie izolacji przewodów prowadzonych w nieogrzewanych przestrzeniach.
• Brak dostępu do zaworów, filtrów, pomp i rozdzielaczy po zabudowie.
• Nieopisane pętle podłogowe i brak protokołu ustawionych przepływów.
• Uruchamianie ogrzewania przed wyschnięciem jastrychu lub bez stopniowego podnoszenia temperatury.
• Rezygnacja z próby szczelności, bo połączenia „wyglądają dobrze”.

Osobną sprawą jest ustawienie temperatury. Podnoszenie jej gwałtownie po uruchomieniu nie przyspieszy bezpiecznie suszenia jastrychu i może doprowadzić do pęknięć. Przy nowej podłogówce stosuje się stopniowe wygrzewanie zgodnie z technologią jastrychu, a dopiero później ustawia docelowy harmonogram.

Nie oszczędzałbym na zaworach odcinających i punktach serwisowych. To elementy niewidoczne po wykończeniu, ale ułatwiają wymianę pompy, czyszczenie filtra albo odcięcie jednej strefy bez opróżniania całego systemu.

Co dopilnować przed pierwszym sezonem grzewczym

Przed uruchomieniem sprawdzam ciśnienie na zimnym układzie, odpowietrzenie, działanie zaworu bezpieczeństwa, kierunek przepływu przez pompy oraz szczelność połączeń. Każdy obieg powinien mieć opis, a użytkownik powinien dostać instrukcję obsługi, protokół próby szczelności i podstawowe nastawy.

Pierwsze dni pracy służą do regulacji, nie do oceniania całego systemu po jednej godzinie. Budynek potrzebuje czasu na ustabilizowanie temperatury, szczególnie przy podłogówce. Gdy po kilku korektach nadal występują duże różnice między pomieszczeniami, przyczyny szukałbym w przepływach, czujnikach i izolacji, a nie od razu w wymianie źródła ciepła.

Dobrze wykonane ogrzewanie powinno działać spokojnie i przewidywalnie. Największą różnicę robią zwykle nie najdroższe urządzenia, lecz trafne obliczenia, poprawny montaż, dostępny serwis i staranna regulacja całego układu.
