Jak podłączyć zawór trójdrożny bez błędów?

Źle podłączony zawór trójdrożny potrafi rozregulować ogrzewanie, przegrzewać podłogówkę albo odciąć przepływ do zasobnika c.w.u. Poniżej pokazuję, jak czytać schemat, rozpoznać zawór mieszający i rozdzielający oraz zamontować go krok po kroku bez zgadywania, który króciec jest właściwy.

Najpierw ustal, jaki zawór trójdrożny masz przed sobą

Pod wspólną nazwą kryją się dwa różne rozwiązania. Zawór mieszający pobiera wodę z zasilania i chłodniejszą wodę z powrotu, a później podaje mieszaninę do instalacji. Zawór rozdzielający otrzymuje jeden strumień i kieruje go do jednego z dwóch wyjść. Pomylenie tych funkcji jest jednym z najczęstszych powodów nieprawidłowego montażu.

W instalacjach centralnego ogrzewania zawór mieszający spotyka się przede wszystkim przy ogrzewaniu podłogowym, grzejnikach niskotemperaturowych oraz niektórych obiegach wymagających dokładnej regulacji. Zawór rozdzielający jest przydatny między innymi wtedy, gdy kocioł ma przełączać przepływ między centralnym ogrzewaniem a wężownicą zasobnika c.w.u.

Nie zakładam, że port oznaczony literą A zawsze pełni tę samą funkcję w każdym modelu. W jednych zaworach AB jest króćcem wspólnym, w innych producent opisuje przepływ inaczej. Dlatego przed skręceniem rur sprawdzam oznaczenia na korpusie, strzałkę przepływu i rysunek z instrukcji konkretnego modelu.

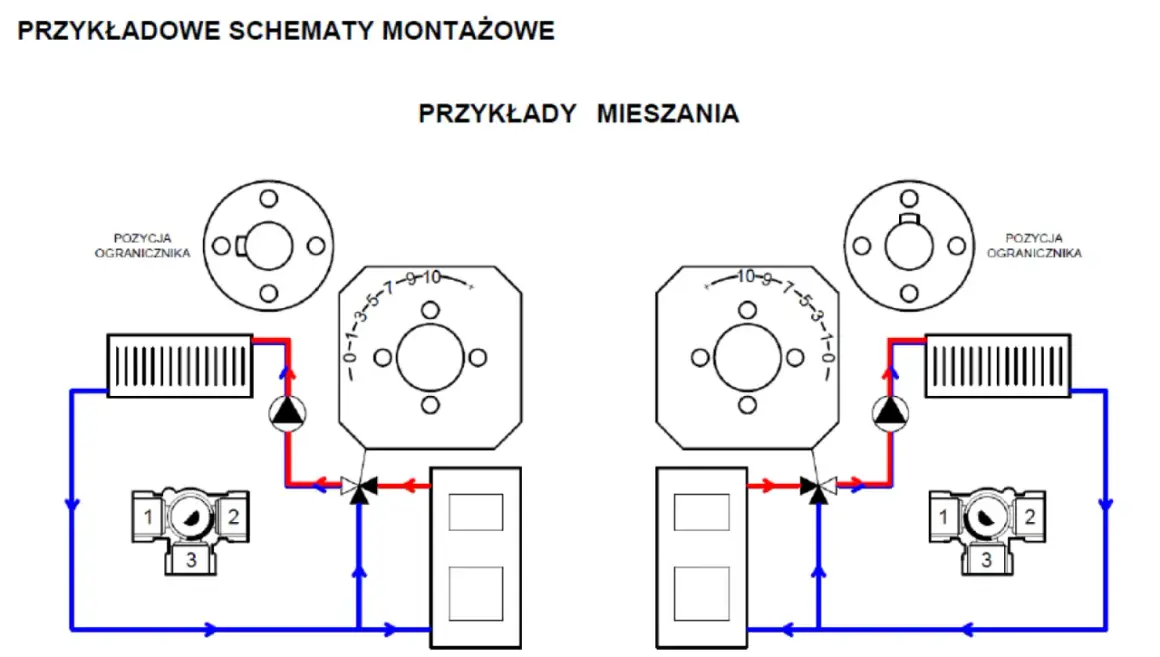

Schemat zaworu mieszającego w instalacji ogrzewania

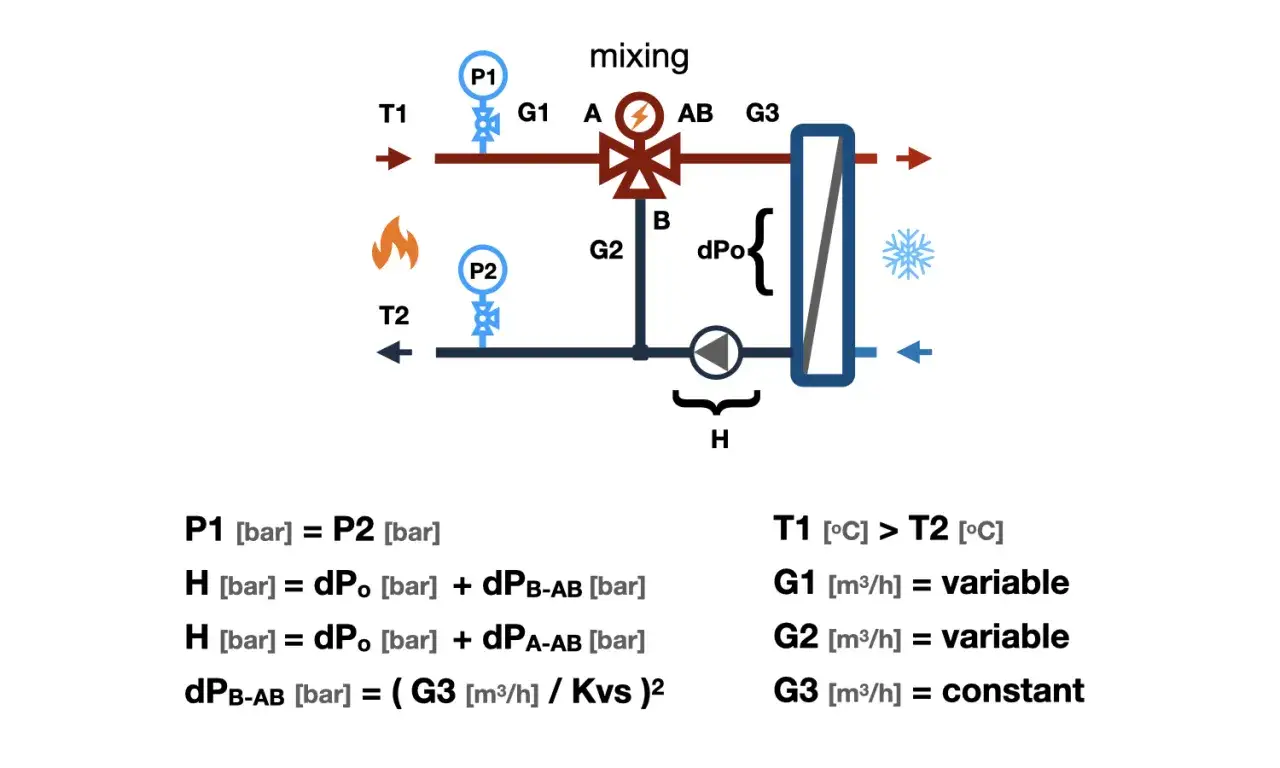

Najbardziej typowy układ dla podłogówki wygląda tak, że gorąca woda z kotła lub sprzęgła hydraulicznego trafia do zaworu, chłodniejsza woda wraca z pętli, a po zmieszaniu woda o niższej temperaturze płynie do rozdzielacza. Pompa obiegowa powinna pracować zgodnie ze schematem producenta, zwykle za zaworem po stronie obiegu mieszanego.

                 zasilanie gorące
                       |
                       v
                    [ A ]
                       \
                        [ ZAWÓR MIESZAJĄCY ] ---> pompa ---> rozdzielacz
                       /
powrót z rozdzielacza [ B ]                         |
                                                    v
                                           pętle ogrzewania
                                                    |
                                                    v
                                                   powrót

W tym uproszczonym schemacie króciec AB może być wyjściem wody zmieszanej, ale nie należy traktować tego jako uniwersalnej reguły. Decydujące są strzałki na korpusie i dokumentacja zaworu. Jeśli po montażu zawór pracuje odwrotnie, siłownik może zamykać dopływ gorącej wody wtedy, gdy sterownik żąda zwiększenia temperatury.

Jak działa mieszanie w praktyce

Gdy temperatura w obiegu podłogowym jest zbyt niska, zawór dopuszcza więcej wody z zasilania. Kiedy temperatura rośnie, ogranicza dopływ gorącej wody i zwiększa udział chłodniejszego powrotu. Przy sterowaniu siłownikiem robi to automatyka, a przy zaworze termostatycznym element termostatyczny reaguje bezpośrednio na temperaturę.

Przy podłogówce nie ustawiam temperatury „na oko”. W wielu instalacjach temperatura zasilania obiegu podłogowego mieści się mniej więcej w zakresie 25-45°C, ale właściwa wartość zależy od projektu, izolacji budynku, rodzaju posadzki i pogody. Zbyt wysoka temperatura może uszkodzić okładzinę albo pogorszyć komfort cieplny.

Montaż zaworu krok po kroku

1. Przygotuj instalację i sprawdź kierunek przepływu

Wyłącz źródło ciepła, pompę oraz zasilanie siłownika, jeśli zawór jest zautomatyzowany. Instalacja musi ostygnąć, a odcinek przeznaczony do przeróbki trzeba zamknąć i opróżnić. Przed demontażem robię zdjęcie istniejącego układu i zaznaczam markerem zasilanie oraz powrót. Ten prosty krok często oszczędza później sporo czasu.

Sprawdź średnicę przyłączy, rodzaj gwintu, maksymalną temperaturę i ciśnienie robocze. Zawór powinien mieć przepustowość dobraną do obiegu, a nie tylko pasować mechanicznie do rury. Do orientacyjnego obliczenia przepływu w instalacji wodnej stosuje się zależność Q = 0,86 × P / ΔT, gdzie Q oznacza przepływ w m³/h, P moc w kW, a ΔT różnicę temperatur zasilania i powrotu.

2. Zamontuj elementy odcinające i filtr

Po obu stronach zaworu dobrze mieć zawory odcinające. Dzięki nim można później wyczyścić filtr lub wymienić siłownik bez opróżniania całej instalacji. Na zasilaniu warto zastosować filtr skośny, szczególnie w modernizowanym układzie, w którym w rurach mogą znajdować się opiłki, pakuły albo resztki uszczelniacza.

Filtr montuje się zgodnie ze strzałką przepływu, a jego koszyczek powinien być skierowany w dół, jeśli producent dopuszcza taką pozycję. Nie zawieszaj ciężkich rur na korpusie zaworu. Rurociąg powinien mieć własne podparcie, aby naprężenia nie przenosiły się na gwinty.

3. Podłącz króćce zgodnie ze schematem producenta

W zaworze mieszającym podłącz dopływ gorącej wody, powrót oraz wyjście do obiegu grzewczego. W zaworze rozdzielającym najpierw ustal, który króciec jest wspólny, a które są wyjściami. Nie kieruj się położeniem pokrętła, ponieważ pozycja rączki lub siłownika nie zawsze pokazuje rzeczywisty przepływ w sposób intuicyjny.

Przy połączeniach gwintowanych użyj uszczelnienia przeznaczonego do danego rodzaju instalacji i nie dokręcaj elementu siłą. Nadmierne dokręcenie może uszkodzić korpus albo rozszczelnić połączenie po rozgrzaniu. W instalacjach z rurami wielowarstwowymi i tworzywowymi zachowaj sposób przejścia zalecany przez producenta systemu.

4. Zamontuj siłownik i ustaw pozycję początkową

Siłownik montuje się dopiero po prawidłowym osadzeniu korpusu zaworu. Zwykle powinien mieć możliwość zdjęcia bez demontażu rur, a jego położenie należy zabezpieczyć przed zalaniem. Nie wciskaj adaptera na siłę. Jeśli trzpień zaworu nie obraca się płynnie, problem trzeba usunąć przed podłączeniem napędu.

W przypadku siłownika 230 V prace elektryczne powinien wykonać fachowiec z odpowiednimi uprawnieniami. W instalacji sterowanej regulatorem sprawdź, czy kierunek otwierania odpowiada logice sterownika. Błędnie zamienione przewody mogą sprawić, że zawór będzie reagował odwrotnie do polecenia.

5. Napełnij, odpowietrz i sprawdź działanie

Po montażu napełniaj obieg powoli. Odpowietrz rozdzielacz, pompę i najwyższe punkty instalacji, a potem sprawdź ciśnienie zgodnie z parametrami układu. Przed uruchomieniem źródła ciepła wykonaj próbę szczelności na zimnej instalacji i obejrzyj każde połączenie.

Po rozgrzaniu sprawdź temperaturę przed zaworem, za zaworem oraz na powrocie. Zwróć uwagę, czy pompa nie pracuje na sucho, siłownik wykonuje pełny ruch, a zawór nie zatrzymuje się w połowie. Kontrolę powtórz po kilku godzinach i następnego dnia, ponieważ niektóre nieszczelności ujawniają się dopiero po zmianie temperatury.

Zawór trójdrożny przy podgrzewaniu c.w.u.

W instalacji z zasobnikiem c.w.u. zawór trójdrożny często pełni funkcję przełączającą. Kiedy temperatura w zasobniku spada, sterownik kieruje gorącą wodę z kotła do wężownicy. Po osiągnięciu zadanej temperatury zawór wraca do zasilania obiegu grzewczego.

                         do grzejników
                              ^
                              |
                         [ wyjście A ]
                              \
z kotła ---> [ zawór trójdrożny ]
                              /
                         [ wyjście B ] ---> wężownica zasobnika c.w.u.

W praktyce układ może wyglądać odwrotnie, ponieważ część zaworów ma wspólny króciec po stronie kotła, a część po stronie instalacji. Dlatego schemat funkcjonalny trzeba połączyć z oznaczeniami konkretnego modelu. Nie wystarczy podłączyć rur „tak jak na obrazku", jeśli producent zastosował inną numerację portów.

Przy zasobniku sprawdź także położenie czujnika temperatury, priorytet c.w.u. i działanie zaworu bezpieczeństwa. Sam zawór trójdrożny nie zastępuje zabezpieczeń wymaganych dla zasobnika. Jeżeli woda użytkowa osiąga zbyt niską temperaturę, problem może leżeć w sterowaniu, czujniku lub przepływie przez wężownicę, a nie w mechanicznym montażu zaworu.

Najczęstsze błędy, które psują działanie instalacji

Najpoważniejszym błędem jest montaż bez sprawdzenia kierunku przepływu. Zawór może wtedy częściowo działać, ale regulacja będzie niestabilna, a skrajne położenia nie zapewnią pełnego otwarcia lub zamknięcia. Drugim częstym problemem jest założenie siłownika na zawór w pozycji przypadkowej.

• Odwrócenie zasilania i powrotu powoduje niewłaściwe mieszanie albo przełączanie.
• Brak filtra zwiększa ryzyko zablokowania trzpienia przez zanieczyszczenia.
• Zły dobór Kv może ograniczyć przepływ lub utrudnić precyzyjną regulację.
• Pompa w złym miejscu sprzyja hałasowi, kawitacji i niestabilnej pracy obiegu.
• Brak zaworów odcinających utrudnia serwis i wymusza spuszczanie wody z większej części instalacji.
• Nieprawidłowe sterowanie siłownikiem prowadzi do otwierania zaworu w przeciwną stronę.

Nie próbowałbym też regulować problemu samą zmianą nastawy zaworu, jeśli pętle są zapowietrzone albo filtr jest zabrudzony. Najpierw trzeba przywrócić prawidłowy przepływ, dopiero potem ustawiać temperaturę i automatykę. W układach z kotłem, zasobnikiem i kilkoma pompami rozsądniej zlecić uruchomienie instalatorowi, bo błędne połączenie może zakłócić pracę całego systemu.

Jak ocenić, czy montaż został wykonany prawidłowo

Po uruchomieniu temperatura za zaworem powinna zmieniać się zgodnie z nastawą lub sygnałem sterownika, a nie skakać przypadkowo. Pompa powinna pracować bez głośnego bulgotania, a wszystkie obiegi powinny otrzymywać przepływ. W podłogówce różnice między pętlami ocenia się razem ze wskazaniami przepływomierzy, nie tylko dłonią przy rurze.

Przy zaworze przełączającym sprawdź oba położenia. W jednym trybie ciepło powinno trafiać do obiegu grzewczego, w drugim do zasobnika. Jeśli grzejniki robią się gorące podczas intensywnego ładowania c.w.u. albo zasobnik nie osiąga temperatury, trzeba sprawdzić ustawienia sterownika, hydraulikę i pozycję zaworu.

Dobrze wykonany montaż daje się również serwisować. Filtr ma dostęp do czyszczenia, siłownik można odłączyć, a oznaczenia zasilania i powrotu są czytelne. To drobiazgi, które po kilku sezonach robią większą różnicę niż sama marka zaworu.

Co sprawdzić przed zamknięciem ściany lub zabudowy

Zanim rury zostaną zakryte, sfotografuj cały układ i zaznacz kierunki przepływu. Zapisz model zaworu, nastawę, sposób podłączenia siłownika oraz temperatury z pierwszego uruchomienia. Taka dokumentacja ułatwia późniejszy serwis i pozwala szybko stwierdzić, czy zmiana ustawień faktycznie poprawiła pracę ogrzewania.

Jeśli schemat z instrukcji nie pasuje do oznaczeń na korpusie albo nie masz pewności, który króciec jest wspólny, przerwij montaż przed napełnieniem instalacji. W przypadku zaworu trójdrożnego kilka minut poświęconych na weryfikację portów jest znacznie tańsze niż późniejsze kucie ściany, wymiana siłownika lub naprawa przegrzanej podłogi.
