Gdy mała podłogówka w łazience lub kuchni ma współpracować z instalacją grzejnikową, zawór RTL potrafi rozwiązać problem bez montowania całej grupy mieszającej. Odpowiedź na pytanie, jak zamontować zawór RTL, sprowadza się jednak nie tylko do wkręcenia elementu w rurę, lecz także do właściwego wyboru miejsca, kierunku przepływu, odpowietrzenia i regulacji. Poniżej pokazuję sprawdzony sposób montażu oraz sytuacje, w których ogranicznik temperatury powrotu nie będzie dobrym rozwiązaniem.
Najważniejsze zasady prawidłowego montażu RTL
- Montuj zawór na powrocie z pętli ogrzewania podłogowego, zgodnie ze strzałką na korpusie.
- RTL sprawdza się głównie przy jednej małej pętli, często o powierzchni do około 15 m².
- Nie zastępuje zaworu mieszającego, ponieważ nie obniża temperatury zasilania przez mieszanie wody.
- Po instalacji trzeba wykonać próbę szczelności, napełnianie i odpowietrzanie obiegu.
- Nastawa na głowicy oznacza zwykle temperaturę powrotu, a nie temperaturę powietrza w pomieszczeniu.
Gdzie zawór RTL ma sens, a gdzie lepiej go nie stosować
Zawór RTL, czyli ogranicznik temperatury powrotu, reaguje na temperaturę wody wracającej z pętli podłogowej. Gdy czynnik osiągnie ustawioną wartość, zawór ogranicza albo zamyka przepływ. Nie mierzy temperatury powietrza i nie działa jak klasyczny termostat pokojowy.
Najczęściej stosuję go przy jednej pętli ogrzewania podłogowego podłączonej do instalacji grzejnikowej. Dobrym przykładem jest łazienka o powierzchni kilku metrów kwadratowych, w której działa już grzejnik drabinkowy. Producent konkretnego zestawu może dopuszczać pętlę do około 15 m² i 100 m rury 16 x 2 mm, ale te wartości zawsze trzeba sprawdzić w dokumentacji wybranego modelu.
RTL nie jest zaworem do instalacji ciepłej wody użytkowej. Nie montuje się go na przewodzie zasilającym baterię, cyrkulacji c.w.u. ani przy zasobniku. Jego zastosowanie dotyczy obiegu grzewczego, przede wszystkim małych pętli podłogowych.
Przy kilku pętlach, dużej powierzchni albo ogrzewaniu zasilanym przez pompę ciepła trzeba dokładnie sprawdzić projekt. W takich układach częściej potrzebny jest rozdzielacz z przepływomierzami, pompą i zaworem mieszającym. RTL może ograniczyć temperaturę powrotu, ale nie miesza aktywnie gorącego zasilania z chłodniejszym powrotem, więc jego możliwości są ograniczone.
Co przygotować przed rozpoczęciem pracy
Przed zakupem zaworu sprawdzam trzy rzeczy: średnicę i materiał rury, rodzaj przyłączy oraz zakres regulacji. Do rury PEX 16 x 2 mm potrzebna jest odpowiednia złączka, a do miedzi lub rury wielowarstwowej inny typ połączenia. Sam gwint zaworu, często G 3/4, nie oznacza jeszcze, że każda złączka będzie pasować.
Do typowego montażu potrzebne są:
- zawór RTL z głowicą lub wkładem termostatycznym,
- złączki dopasowane do rury i gwintu zaworu,
- obcinak do rur, kalibrator oraz gratownik przy rurach z tworzywa,
- dwa klucze płaskie lub nastawne,
- materiał uszczelniający przeznaczony do danego połączenia gwintowanego,
- pojemnik na wodę, wąż do napełniania i odpowietrzania oraz termometr kontaktowy.
Przy złączce zaciskowej nie uszczelniam taśmą teflonową miejsca, w którym stożek dociska rurę. Szczelność powstaje tam mechanicznie. Taśma, pakuły albo nić uszczelniająca są potrzebne wyłącznie na tych gwintach, dla których przewidział je producent. Nie warto uszczelniać wszystkiego tym samym sposobem, bo łatwo zablokować element albo doprowadzić do nieszczelności.
Obieg trzeba wyłączyć, zamknąć zawory odcinające i spuścić wodę z odcinka, przy którym pracuję. Jeśli instalacja nie ma wygodnych odcięć, przeróbka może wymagać opróżnienia większej części centralnego ogrzewania. W takiej sytuacji lepiej zaplanować pracę razem z serwisem kotła lub instalatorem, zamiast próbować odkręcać element pod ciśnieniem.Montaż zaworu RTL krok po kroku

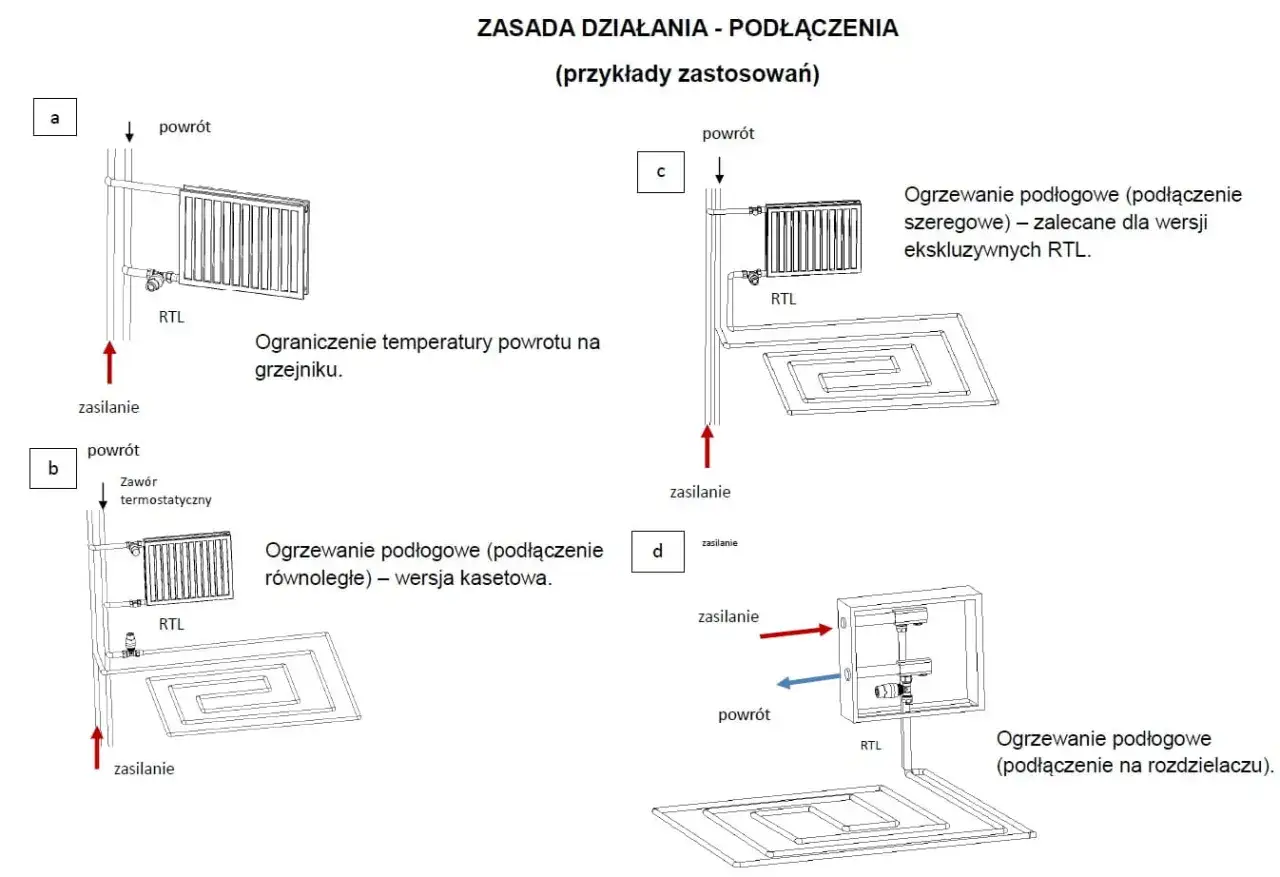

Najważniejsza zasada jest prosta. RTL montuje się na powrocie pętli, czyli na przewodzie, którym woda opuszcza ogrzewanie podłogowe. W instalacji z rozdzielaczem zawór może znaleźć się na belce powrotnej albo na przewodzie powrotnym zgodnie ze schematem danego zestawu.-
Ustal kierunek przepływu. Na korpusie zaworu znajduje się strzałka. Musi wskazywać kierunek przepływu wody w konkretnym wariancie podłączenia. Odwrotne zamontowanie może spowodować słabą regulację, hałas albo całkowite ograniczenie przepływu.
-
Przygotuj końce rur. Rurę tnę prostopadle, usuwam zadziory i kalibruję jej koniec. Przy PEX-ie pominięcie kalibracji często kończy się nieszczelnością przy tulei lub pierścieniu złączki.
-
Zamontuj złączki. Wkręcam element gwintowany z odpowiednim uszczelnieniem, przytrzymując korpus zaworu drugim kluczem. Nie przenoszę siły na głowicę termostatyczną, plastikowe pokrętło ani cienką rurę.
-
Połącz rurę z zaworem. Rura powinna wejść w złączkę na pełną głębokość, bez naprężenia i ostrego załamania tuż przy korpusie. Jeśli trzeba ją mocno wyginać, miejsce montażu jest źle dobrane.
-
Sprawdź dostęp do głowicy. Głowica musi dać się odczytać i regulować po zakończeniu prac. Przy montażu w kasecie lub szafce zostawiam także miejsce na późniejszy demontaż.
-
Wykonaj próbę szczelności. Najpierw napełniam obieg i sprawdzam połączenia na zimno. Dopiero po pozytywnym wyniku uruchamiam ogrzewanie i kontroluję instalację przy wyższej temperaturze.
W instrukcjach różnych producentów można spotkać odmienne momenty dokręcania, zakresy temperatur i sposoby przyłączenia. Przykładowa wartość momentu, taka jak 60 Nm, dotyczy określonego zestawu, a nie wszystkich zaworów RTL. Dlatego kartę konkretnego modelu traktuję jako ważniejszą niż ogólną poradę znalezioną w internecie.
Jak napełnić, odpowietrzyć i ustawić obieg
Po mechanicznym montażu nie ustawiam od razu maksymalnej temperatury. Najpierw zamykam pozostałe obiegi, jeśli instalacja ma rozdzielacz, otwieram odpowietrznik i powoli napełniam pętlę. Powietrze w rurze może całkowicie zablokować przepływ, dlatego samo stwierdzenie, że zawór jest ciepły, nie oznacza jeszcze prawidłowej pracy całej podłogówki.
Gdy z odpowietrznika przestaje uchodzić powietrze, kontroluję ciśnienie i wszystkie połączenia. Parametry próby szczelności dobieram zgodnie z projektem, instrukcją instalacji i dokumentacją zaworu. Ciśnienie maksymalne zapisane na korpusie nie jest zalecaną wartością roboczą.
Skala na głowicy RTL może obejmować na przykład zakres od 10 do 50°C, ale oznaczenia różnią się między modelami. Ustawiam wartość początkową zgodnie z tabelą producenta. W małej podłogówce często zaczyna się od około 30-35°C temperatury powrotu, a potem koryguje nastawę po obserwacji pracy pomieszczenia. Nie traktuję tego jako uniwersalnej recepty, ponieważ znaczenie mają rodzaj posadzki, długość pętli i temperatura zasilania.
Po uruchomieniu daję instalacji czas na reakcję. Podłoga nie nagrzewa się tak szybko jak grzejnik, a pierwsza ocena po kilkunastu minutach bywa myląca. Sprawdzam temperaturę zasilania i powrotu, obserwuję równomierność nagrzewania oraz upewniam się, że zawór nie zamyka się zbyt wcześnie.W nowej posadzce nie uruchamiam ogrzewania według własnego uznania. Czas dojrzewania jastrychu zależy od technologii i zaleceń producenta. Często spotyka się orientacyjnie około 21 dni dla jastrychu cementowego i 7 dni dla anhydrytowego, ale konkretna wylewka może wymagać innego postępowania oraz stopniowego programu wygrzewania.
Błędy, przez które podłogówka z RTL nie działa
Zawór zamontowany na zasilaniu
To jeden z najczęstszych błędów. Ogranicznik powinien kontrolować temperaturę wody wracającej z pętli, a nie gorące medium dopiero do niej wpływające. Przed skręceniem instalacji porównuję schemat z rzeczywistym przebiegiem rur i jeszcze raz sprawdzam strzałkę na korpusie.
Odwrócony kierunek przepływu
Nawet gdy zawór znajduje się na powrocie, może być zamontowany odwrotnie. Objawem bywa zimna podłoga mimo otwartej głowicy, szum w instalacji albo gwałtowne zmiany temperatury. Strzałka na zaworze ma pierwszeństwo przed wygodą ułożenia rur.
Za długa pętla albo zbyt duża powierzchnia
RTL nie zwiększy wydajności hydraulicznej obiegu. Jeśli jedna pętla ma obsłużyć dużą strefę, pojawiają się nierównomierne temperatury i problem z przepływem. W takich warunkach lepszy będzie rozdzielacz z regulacją przepływu i układem mieszającym.
Brak równoważenia instalacji
Podłogówka może nie grzać, ponieważ pompa kieruje wodę łatwiejszą drogą przez grzejniki. Wtedy trzeba wyregulować przepływy, sprawdzić zawory odcinające i odpowietrzyć obieg. Samo przekręcenie głowicy RTL na wyższą wartość zwykle nie rozwiązuje przyczyny.
Przeczytaj również: Instalacja CO w domu - koszty, montaż i najczęstsze błędy
Głowica zasłonięta lub niedostępna
W szafce podtynkowej zostawiam przestrzeń pozwalającą na odczyt nastawy i serwis. Nie zaklejam elementu na stałe płytką ani pianą montażową. Dostęp serwisowy jest częścią poprawnego montażu, a nie dodatkiem, o którym można przypomnieć sobie dopiero przy awarii.
Kiedy zamiast RTL wybrać grupę mieszającą
RTL jest rozsądnym rozwiązaniem dla małej, pojedynczej pętli, zwłaszcza gdy modernizuję istniejącą instalację grzejnikową. Jego zaletą jest niski koszt, prostota i brak osobnej pompy. Ograniczeniem pozostaje jednak mały zakres zastosowań.
| Rozwiązanie | Najlepsze zastosowanie | Najważniejsze ograniczenie |
|---|---|---|
| Zawór RTL | Jedna mała pętla, zwykle do około 15 m² | Nie miesza aktywnie wody i ma ograniczoną regulację przepływu |
| Rozdzielacz z grupą mieszającą | Kilka pętli lub większa powierzchnia | Wyższy koszt, więcej miejsca i konieczność prawidłowego wyregulowania |
| Oddzielny obieg niskotemperaturowy | Instalacje projektowane od początku z podłogówką | Wymaga właściwego projektu źródła ciepła i automatyki |
Jeżeli w domu działa kilka obiegów podłogowych, posadzka ma być ogrzewana w wielu pomieszczeniach albo źródłem ciepła jest pompa ciepła, nie dobieram RTL wyłącznie dlatego, że jest tańszy. Najpierw sprawdzam temperaturę zasilania, wymagany przepływ i długość pętli. Dopiero z tych danych wynika, czy prosty ogranicznik wystarczy.
Co sprawdzić po pierwszym tygodniu pracy
Po kilku dniach ponownie oglądam wszystkie połączenia, zwłaszcza gdy instalacja była wcześniej opróżniana i napełniana. Sprawdzam też, czy podłoga nagrzewa się równomiernie, czy zawór nie wydaje nietypowych dźwięków i czy grzejnik w tym samym obiegu nadal pracuje prawidłowo.
Jeżeli podłoga jest stale zimna, zaczynam od odpowietrzenia i sprawdzenia kierunku przepływu. Gdy jest zbyt gorąca, kontroluję nastawę RTL, temperaturę zasilania oraz sposób prowadzenia pętli. Takie podejście pozwala odróżnić błąd montażowy od sytuacji, w której sam zawór został po prostu zastosowany poza swoim przeznaczeniem.
Dobrze zamontowany RTL nie wymaga ciągłego kręcenia pokrętłem. Ustawiam go raz, obserwuję reakcję układu i wprowadzam niewielką korektę, jeśli rzeczywiste warunki odbiegają od założeń projektu. Właśnie ta spokojna regulacja, a nie maksymalna nastawa, daje zwykle najlepszy komfort i stabilną pracę ogrzewania.
