Podczas układania instalacji łatwo zabraknie kilku metrów rury albo dojdzie do jej przypadkowego uszkodzenia. Pytanie, czy można łączyć rury ogrzewania podłogowego, ma więc prostą odpowiedź: technicznie tak, ale tylko właściwą złączką i w określonych warunkach. Wyjaśniam, kiedy takie połączenie jest dopuszczalne, czego nie wolno zakrywać wylewką oraz jak postępować przy awarii gotowej podłogi.
Najważniejsza zasada to ciągła pętla bez przypadkowych połączeń
- Najlepsze rozwiązanie to jedna rura od rozdzielacza do rozdzielacza, bez łączenia jej na trasie.
- Złączka musi być przeznaczona do konkretnego typu rury, jej średnicy i systemu producenta.
- Połączeń skręcanych nie należy zatapiać w wylewce, ponieważ powinny pozostać dostępne do kontroli.
- Każde połączenie trzeba sprawdzić próbą ciśnieniową przed wykonaniem jastrychu.
- Uszkodzonej rury nie naprawia się taśmą, klejem ani przypadkową złączką hydrauliczną.
Czy łączenie rur podłogówki jest dopuszczalne
Przy nowej instalacji zawsze dążę do tego, aby każda pętla ogrzewania podłogowego była wykonana z jednego, nieprzerwanego odcinka rury. Ogranicza to liczbę potencjalnych miejsc awarii i ułatwia późniejszą diagnostykę. Rurę prowadzi się od króćca rozdzielacza, przez całą ogrzewaną powierzchnię, aż do powrotu na rozdzielacz.
Połączenie może być uzasadnione podczas naprawy przewierconej rury albo w sytuacji, gdy projektant lub producent systemu przewidział konkretną technikę łączenia. Nie oznacza to jednak, że każda złączka do rur PEX lub PERT będzie odpowiednia. Liczy się kompatybilność całego systemu, a nie tylko zgodna średnica nominalna.
Trzeba też odróżnić dwa przypadki. Podłączenie rury do rozdzielacza jest normalnym elementem montażu. Łączenie dwóch kawałków rury w środku pętli to rozwiązanie awaryjne, które powinno być stosowane możliwie rzadko.
Przeczytaj również: Jak podłączyć zawór trójdrożny bez błędów?
Dlaczego jedna rura jest bezpieczniejsza
W pętli podłogowej panują zmiany temperatury i ciśnienia. Rura pracuje, wydłuża się i kurczy, a połączenie musi znosić te cykle przez wiele lat. Każda dodatkowa złączka zwiększa liczbę elementów wymagających poprawnego montażu, dlatego nie warto dodawać jej tylko po to, aby wykorzystać zbyt krótki odcinek materiału.
Jeśli rura 16 x 2 mm okaże się za krótka, zwykle lepszym rozwiązaniem jest zmiana przebiegu pętli, zastosowanie nowego odcinka od rozdzielacza albo wykonanie dodatkowego obwodu. Typowa długość pętli zależy od projektu, rozstawu rur i oporów przepływu, ale w wielu domowych instalacjach mieści się w granicach około 60-100 metrów dla rury 16 x 2 mm. Nie jest to jednak uniwersalna wartość dla każdego budynku.
Jaką złączkę można zastosować
Do naprawy stosuje się złączkę przeznaczoną do rur grzewczych, najczęściej zaciskaną, zaprasowywaną albo z tuleją przesuwną. Konkretna technika zależy od materiału rury. Inne rozwiązanie będzie odpowiednie dla PE-Xa, inne dla PE-RT, a jeszcze inne dla rury wielowarstwowej PE-RT/Al/PE-RT.
| Rodzaj połączenia | Gdzie ma sens | Najważniejsze ograniczenie |
|---|---|---|
| Złączka zaciskana lub zaprasowywana | Naprawa rury, jeśli producent dopuszcza jej zastosowanie w podłodze | Wymaga właściwego narzędzia, kalibracji i kontroli połączenia |
| Złączka z tuleją przesuwną | Systemy wykorzystujące konkretną rurę i dedykowane narzędzia | Nie można mieszać elementów różnych systemów |
| Złączka skręcana | Połączenia przy rozdzielaczu lub w miejscu dostępnym | Nie powinna zostać trwale zakryta wylewką |
| Uniwersalna złączka hydrauliczna | Co do zasady nie stosować do pętli podłogowej | Może nie mieć wymaganej trwałości i odporności na pracę cieplną |
Nie łączyłbym bezpośrednio rur z różnych materiałów za pomocą elementu dobranego wyłącznie po średnicy. Rura 16 x 2 mm może mieć inną grubość warstwy, tolerancję i sposób uszczelnienia niż produkt innego producenta. Najbezpieczniej użyć rury i złączki z jednego, sprawdzonego systemu albo potwierdzić kompatybilność w dokumentacji technicznej.
Rura grzewcza powinna mieć także barierę antydyfuzyjną, zwykle zgodną z wymaganiami dla instalacji grzewczych. Chroni ona instalację przed przenikaniem tlenu i ogranicza ryzyko korozji elementów metalowych, takich jak pompa, zawory czy rozdzielacz.
Gdzie wolno umieścić połączenie
Najłatwiejsza sytuacja występuje wtedy, gdy złączka znajduje się w szafce rozdzielaczowej albo w innym miejscu z pełnym dostępem. Można ją wtedy obejrzeć, dokręcić zgodnie z instrukcją lub wymienić bez rozkuwania podłogi. Połączenie dostępne zawsze daje większy margines bezpieczeństwa.
Połączenia trwale szczelne, wykonane techniką przewidzianą przez producenta, mogą w niektórych systemach znaleźć się pod jastrychem. Muszą jednak spełniać jednocześnie kilka warunków. Złączka powinna być nierozłączna, właściwie zamontowana, zabezpieczona przed uszkodzeniem i zaakceptowana do takiego zastosowania w dokumentacji systemu.
- Nie zakrywaj złączki skręcanej, jeśli producent wymaga dostępu serwisowego.
- Nie umieszczaj połączenia bezpośrednio w miejscu dylatacji ani w przejściu przez przegrodę.
- Nie prowadź złączki w punkcie, w którym może zostać uszkodzona przez mocowanie posadzki lub późniejszy montaż wyposażenia.
- Zaznacz dokładne położenie naprawy na zdjęciach i rzucie instalacji.
Właśnie ostatni punkt bywa pomijany. Sam robię dokumentację przebiegu rur, bo po kilku latach informacja o lokalizacji złączki może oszczędzić właścicielowi niepotrzebnego kucia dużej części posadzki.
Jak wykonać naprawę krok po kroku
Najpierw trzeba ustalić miejsce uszkodzenia. Spadek ciśnienia nie zawsze oznacza dziurę w rurze podłogowej. Przyczyną może być również odpowietrznik, zawór, rozdzielacz albo nieszczelne połączenie przy kotłowni. Przed rozkuwaniem podłogi należy odizolować podejrzaną pętlę i wykonać próbę szczelności.
- Wyłącz źródło ciepła i zamknij obieg, jeśli instalacja na to pozwala.
- Opróżnij uszkodzoną pętlę oraz zabezpiecz miejsce pracy przed zalaniem.
- Odkryj rurę z zapasem po obu stronach uszkodzenia.
- Wytnij zdeformowany lub przewiercony fragment prostopadle do osi rury.
- Sprawdź, czy końce są czyste, niepęknięte i pozbawione zadziorów.
- Wykonaj połączenie narzędziem wymaganym przez dany system.
- Napełnij pętlę, dokładnie ją odpowietrz i przeprowadź próbę ciśnieniową.
- Dopiero po pozytywnym wyniku odtwórz warstwy podłogi.

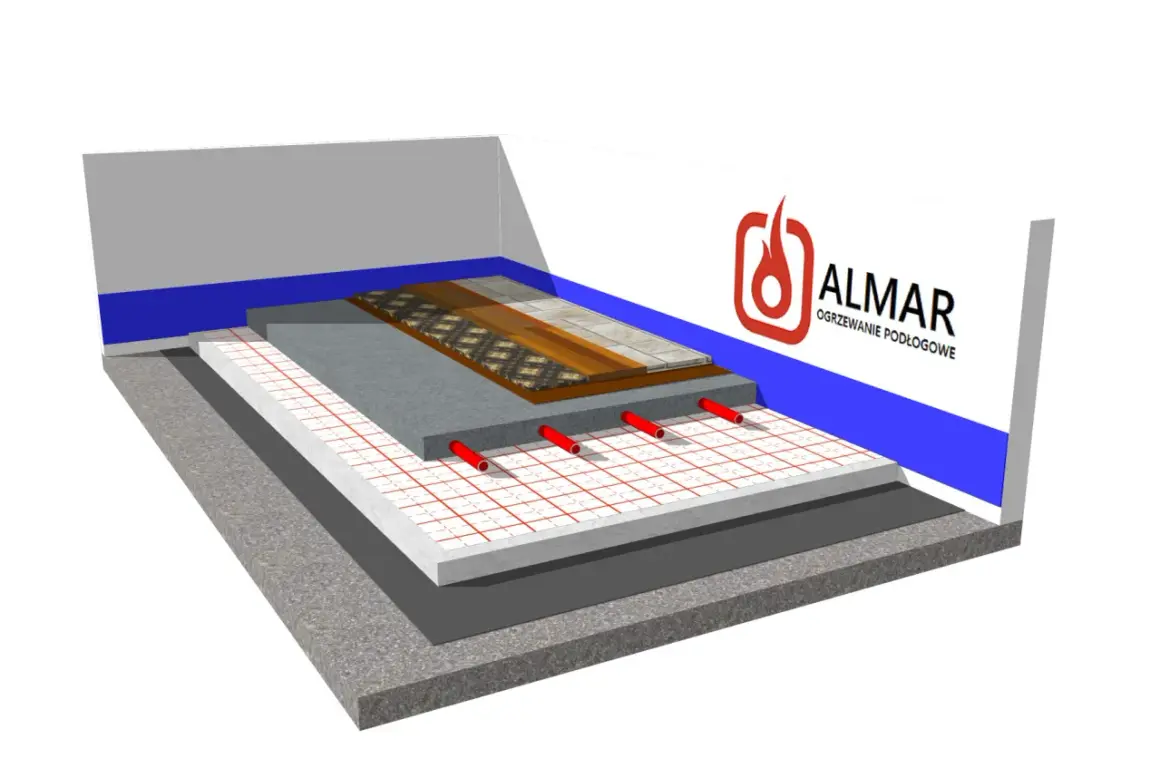

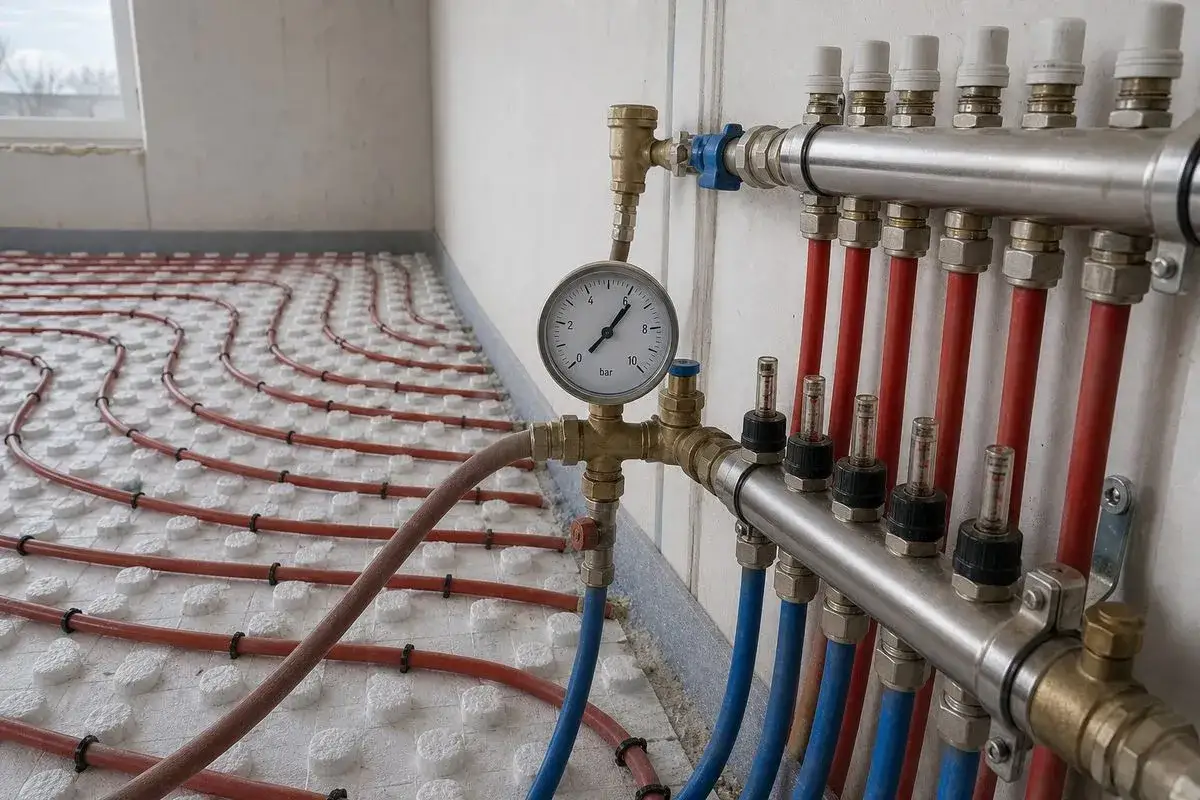

Wartość ciśnienia oraz czas próby powinny wynikać z instrukcji producenta i projektu. W praktyce często spotyka się próbę na poziomie około 0,6 MPa, ale nie należy traktować tej liczby jako zasady obowiązującej dla każdej instalacji. Podczas wykonywania jastrychu obieg zwykle pozostawia się pod ciśnieniem zgodnie z zaleceniami systemu.
Połączenie trzeba ocenić nie tylko zaraz po montażu. Dobrze jest sprawdzić manometr po kilku godzinach, obejrzeć miejsce naprawy i potwierdzić, że ciśnienie nie spada w sposób niewyjaśniony. Protokół z próby ciśnieniowej warto zachować razem ze zdjęciami instalacji.
Co zrobić, gdy rura została przewiercona w gotowej podłodze
Jeżeli w rurę trafiło wiertło, natychmiast przerwij pracę i nie próbuj zaklejać otworu. Najpierw zamknij dopływ wody do instalacji, a potem ustal, która pętla została uszkodzona. Pomaga w tym próba ciśnieniowa, kamera termowizyjna podczas pracy ogrzewania albo lokalizator przebiegu rur.
Po odkryciu uszkodzenia wycina się krótki fragment i wstawia dedykowaną złączkę naprawczą. Otwór w posadzce powinien być na tyle duży, aby instalator mógł poprawnie użyć narzędzia i sprawdzić połączenie. Nie wolno zginać rury na siłę ani montować złączki pod naprężeniem.
Po naprawie trzeba odtworzyć izolację i warstwę jastrychu wokół rury. W miejscu, gdzie znajduje się złączka, należy zastosować rozwiązanie przewidziane przez producenta, na przykład osłonę lub materiał umożliwiający swobodną pracę elementu. Nie zalewa się jej przypadkową zaprawą bez sprawdzenia, czy takie wykonanie jest dopuszczalne.
Jeśli uszkodzenie znajduje się blisko ściany lub rozdzielacza, czasem korzystniej jest wymienić cały odcinek do punktu dostępnego niż ukrywać naprawę w podłodze. Najlepsza naprawa to ta, która pozostawia jak najmniej niewidocznych elementów, nawet jeśli wymaga nieco większego zakresu prac.
Błędy, które później kosztują najwięcej
Najczęstszy błąd polega na użyciu złączki przeznaczonej do instalacji wodnej albo centralnego ogrzewania, ale nie do konkretnej rury podłogowej. Taki element może wyglądać solidnie, a mimo to nie zapewniać właściwego uszczelnienia. W instalacji ogrzewania podłogowego liczą się także cykle cieplne, odporność na ciśnienie i sposób zabezpieczenia rury.
- Łączenie bez narzędzia systemowego, na przykład zwykłymi szczypcami.
- Zatapianie złączki skręcanej w jastrychu bez dostępu serwisowego.
- Brak próby ciśnieniowej przed wylaniem posadzki.
- Przypadkowe mieszanie producentów rur, złączek i tulei.
- Naprawa bez wycięcia uszkodzonego fragmentu, gdy rura jest spłaszczona lub pęknięta.
- Brak dokumentacji przebiegu rur przed ułożeniem płytek, paneli lub stałej zabudowy.
Osobną sprawą jest mylenie ogrzewania podłogowego z instalacją c.w.u. Pętla podłogowa należy do zamkniętego obiegu grzewczego i nie służy do przesyłania wody użytkowej. Rury, złączki i zasady kontroli muszą odpowiadać konkretnemu przeznaczeniu instalacji.
Jeśli nie znamy typu rury, producenta albo historii instalacji, nie podejmowałbym naprawy na podstawie samego wyglądu elementu. W takiej sytuacji lepiej odczytać oznaczenia z rury, ustalić jej wymiar i sprawdzić dokumentację przed zakupem złączki.
Połączenie może uratować instalację, ale nie powinno zastępować dobrego projektu
Rury ogrzewania podłogowego można łączyć, lecz tylko przy użyciu dedykowanej, trwale szczelnej złączki i po wykonaniu próby ciśnieniowej. Przy nowej instalacji najlepszym standardem pozostaje jedna rura na całą pętlę, a połączenia w podłodze powinny być wyjątkiem związanym z naprawą lub szczególnymi wymaganiami systemu.
Jeżeli połączenie ma zostać zakryte wylewką, trzeba mieć pewność, że producent dopuszcza takie rozwiązanie. Gdy tej pewności brakuje, bezpieczniej zostawić złączkę w miejscu dostępnym albo wymienić odcinek rury. To właśnie kontrola przed zalaniem jastrychu, poprawne narzędzie i zachowana dokumentacja decydują o tym, czy naprawa będzie służyć przez lata.
