Podczas modernizacji kotłowni często pojawia się pozornie proste pytanie: czy zawór czterodrogowy powinien znaleźć się przed pompą, czy za nią. Odpowiedź zależy przede wszystkim od tego, który obieg obsługuje pompa oraz czy zawór reguluje temperaturę instalacji, chroni kocioł, czy pełni obie funkcje jednocześnie.
O położeniu pompy decyduje funkcja obiegu
- Pompa obiegu grzewczego zwykle znajduje się po stronie instalacji, za punktem mieszania zaworu.
- Pompa kotłowa pracuje w krótkim obiegu między kotłem a zaworem i często jest montowana przed nim w kierunku przepływu.
- Nie istnieje jedna uniwersalna kolejność odpowiednia dla każdej kotłowni.
- Zawór czterodrogowy miesza wodę zasilającą z powrotną i może jednocześnie ograniczać ryzyko zbyt chłodnego powrotu do kotła.
- Obieg c.w.u. powinien mieć własną pompę i nie może być przypadkowo podporządkowany zaworowi regulującemu ogrzewanie.
Nie ma jednej pozycji dla każdej pompy
Zawór czterodrogowy ma cztery króćce, dlatego nie działa jak zwykły zawór zamontowany szeregowo na jednej rurze. Łączy gorące zasilanie kotła z chłodniejszym powrotem z instalacji, a jednocześnie kieruje odpowiednio przygotowaną wodę do grzejników lub rozdzielacza. Właśnie dlatego samo określenie „przed pompą” jest niewystarczające.
Najpierw ustalam, czy mam do czynienia z pompą obiegu grzewczego, czy z pompą kotłową. Pierwsza tłoczy wodę do odbiorników, druga zapewnia przepływ przez kocioł i pomaga utrzymać właściwą temperaturę powrotu. W większych instalacjach pracują obie, a każda może znajdować się po innej stronie zaworu.
Trzeba też patrzeć na kierunek przepływu, a nie tylko na położenie elementów na rysunku. Pompa zamontowana „za zaworem” oznacza pompę znajdującą się za nim w kierunku przepływu danego obiegu, niekoniecznie fizycznie po jego prawej stronie.

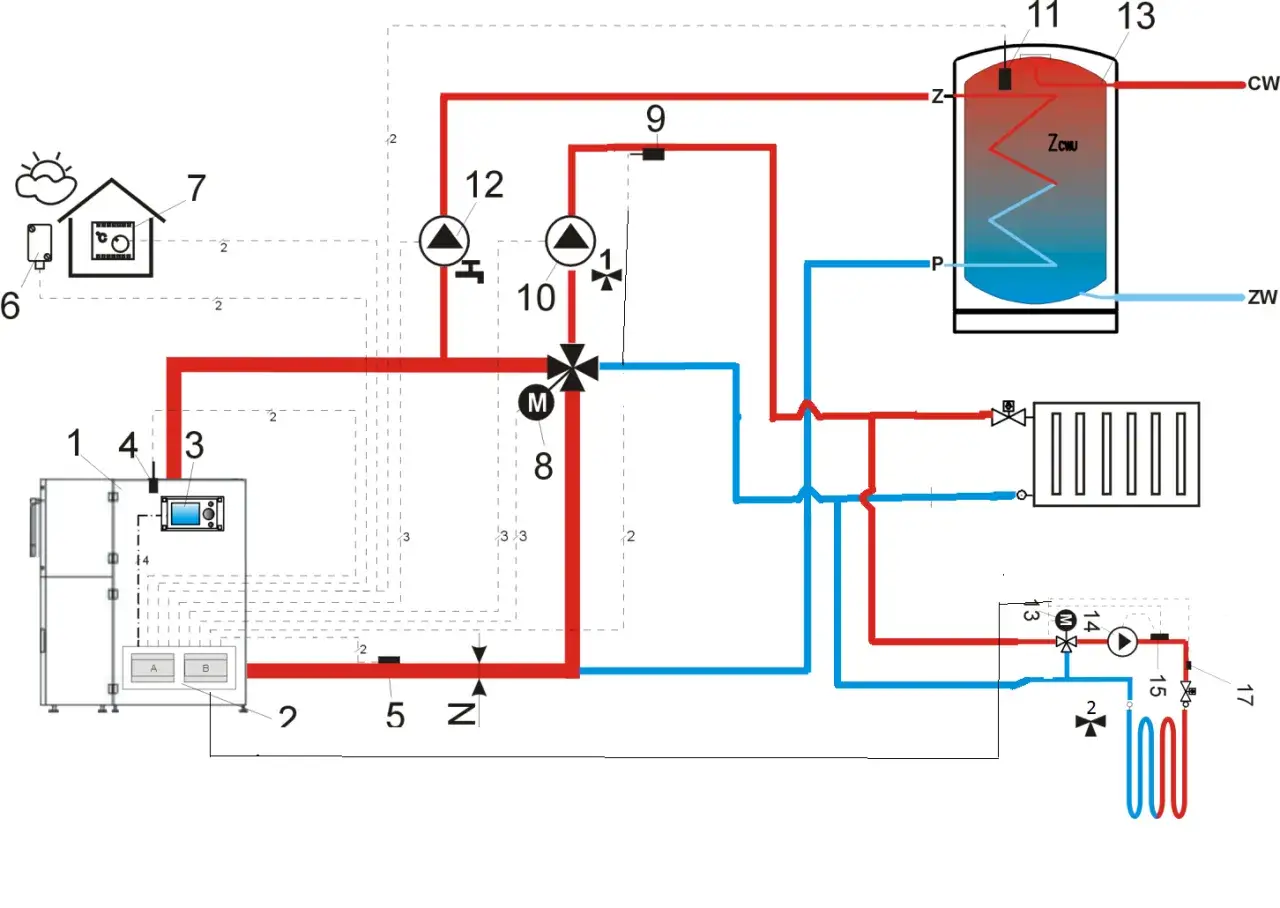

Pompa obiegu grzewczego zwykle trafia za zawór
Jeżeli zawór 4D ma przygotować temperaturę wody dla grzejników albo ogrzewania podłogowego, pompę obiegu grzewczego najczęściej umieszcza się po stronie instalacji, za punktem mieszania. Pompa tłoczy wtedy wodę o temperaturze już ustalonej przez zawór i kieruje ją do odbiorników.
W praktyce może to wyglądać tak: kocioł podaje wodę o temperaturze 70-80°C, zawór miesza ją z chłodniejszym powrotem, a pompa wysyła do instalacji wodę o temperaturze na przykład 35-45°C dla podłogówki albo 45-65°C dla grzejników. Konkretne wartości zależą od projektu, izolacji budynku i temperatury obliczeniowej.
Takie ustawienie daje pompie stabilniejsze warunki pracy. Nie tłoczy ona bezpośrednio bardzo gorącej wody z kotła, tylko czynnik o temperaturze przeznaczonej dla danego obiegu. W grupach mieszających pompa znajduje się zwykle właśnie za zaworem mieszającym, przed rozdzielaczem lub innymi odbiornikami.
Dlaczego pompa po stronie instalacji działa logiczniej
Jeśli pompa zostanie ustawiona w niewłaściwym miejscu, może wymuszać przepływ najłatwiejszą drogą zamiast przez odbiorniki. Zawór zaczyna wtedy mieszać nie tak, jak przewidziano, a temperatura zasilania skacze albo pozostaje zbyt niska.
- podłogówka może nagrzewać się nierównomiernie,
- grzejniki mogą dostawać zbyt chłodną wodę,
- siłownik zaworu może stale zmieniać położenie,
- pompa może pracować głośniej i pobierać więcej energii.
Sam fakt, że instalacja grzeje, nie oznacza jeszcze poprawnego montażu. Zdarza się, że układ działa przy jednej pozycji zaworu, ale traci stabilność po zmianie temperatury zewnętrznej albo po zamknięciu części grzejników.
Pompa kotłowa pracuje w krótkim obiegu
W instalacji z kotłem na paliwo stałe, biomasę albo innym źródłem wymagającym ochrony powrotu często stosuje się dodatkową pompę kotłową. Jej zadaniem jest szybkie rozgrzanie kotła i utrzymanie odpowiedniej temperatury wody wracającej do wymiennika.
W takim układzie pompa pracuje w krótkim obiegu kotłowym, między kotłem a zaworem 4D. Patrząc zgodnie z kierunkiem przepływu, często znajduje się przed zaworem, ponieważ najpierw wymusza obieg przez kocioł, a dopiero później zawór kieruje część strumienia do instalacji.
Ma to znaczenie przy rozruchu. Zawór może przez pewien czas ograniczać przepływ do grzejników i zawracać gorącą wodę do kotła. Dzięki temu powrót szybciej osiąga temperaturę wymaganą przez producenta, co ogranicza ryzyko kondensacji, korozji niskotemperaturowej i osadzania się smoły w kotłach na paliwo stałe.
Nie należy jednak przyjmować jednej wartości dla każdego kotła. W wielu urządzeniach na paliwo stałe spotyka się wymaganie utrzymania powrotu na poziomie około 55-60°C, ale ostateczna wartość zawsze wynika z instrukcji konkretnego źródła ciepła.
Przeczytaj również: Instalacja CO w domu - koszty, montaż i najczęstsze błędy
Kiedy jedna pompa może nie wystarczyć
Jedna pompa może obsługiwać cały układ, jeśli opory przepływu są niewielkie, a producent kotła i zaworu przewidział takie rozwiązanie. Przy długich rurach, dużej liczbie grzejników, kilku strefach albo kotle o dużej mocy bezpieczniejszy jest układ z oddzielną pompą kotłową i instalacyjną.
Pompa kotłowa zapewnia wtedy właściwy przepływ przez źródło ciepła, a pompa instalacyjna odpowiada za odbiorniki. Zawór 4D może spokojnie regulować temperaturę zasilania bez zakłócania obiegu kotła. To rozwiązanie kosztuje więcej, ale zwykle daje lepszą kontrolę i większy margines bezpieczeństwa.
Jak sprawdzić, czy układ został podłączony logicznie
Przed uruchomieniem nie zaczynam od regulacji siłownika. Najpierw sprawdzam, co dokładnie ma zasilać każda pompa, gdzie prowadzą cztery króćce zaworu i czy strzałki na korpusie zgadzają się z rzeczywistym kierunkiem przepływu.
| Objaw | Możliwa przyczyna | Co sprawdzić |
|---|---|---|
| Grzejniki są chłodne mimo gorącego kotła | Pompa pracuje w niewłaściwym obiegu albo zawór ogranicza przepływ | Kierunek przepływu, położenie pompy i ustawienie zaworu |
| Temperatura zasilania mocno się waha | Pompa wymusza przepływ przez niewłaściwy króciec lub zawór ma złą konfigurację | Oznaczenia portów i schemat producenta |
| Powrót do kotła jest zbyt chłodny | Brak skutecznej ochrony powrotu albo zbyt mały przepływ w obiegu kotłowym | Temperaturę powrotu, pompę kotłową i nastawę siłownika |
| Pompa hałasuje | Powietrze, zabrudzony filtr, za duża prędkość albo kawitacja | Odpowietrzenie, filtr siatkowy, ciśnienie i wysokość podnoszenia |
Przed pompą warto przewidzieć filtr oraz zawory odcinające, aby można było ją wyczyścić lub wymienić bez opróżniania całej instalacji. Przy zaworze z siłownikiem trzeba dodatkowo sprawdzić, czy czujnik temperatury mierzy właściwy odcinek przewodu, zwykle zasilanie za zaworem, a nie przypadkowy fragment obiegu.
W układach, w których zawór może odciąć obieg kotła od reszty instalacji, trzeba prawidłowo rozwiązać również kwestię naczynia przeponowego i zabezpieczeń. To nie jest detal kosmetyczny. Zawór, który odcina źródło ciepła od naczynia, zmienia warunki pracy całego zamkniętego obiegu.
Co zmienia instalacja c.w.u.
Obieg ciepłej wody użytkowej rządzi się innymi zasadami niż obieg grzejnikowy. Pompa ładująca zasobnik powinna pracować w obiegu między źródłem ciepła a wężownicą zasobnika i zwykle korzysta z wody o wyższej temperaturze niż ta, która trafia do podłogówki.
Dlatego pompy ładowania zasobnika nie montuje się przypadkowo za zaworem 4D regulującym ogrzewanie. Taki zawór mógłby ograniczyć temperaturę lub przepływ potrzebny do szybkiego podgrzania zasobnika. W typowym układzie obieg c.w.u. jest podłączony po stronie kotła przed mieszaniem na instalację grzewczą, z własną pompą, zaworem zwrotnym i sterowaniem.
Jeżeli sterownik realizuje priorytet c.w.u., na czas ładowania zasobnika może wyłączyć pompę ogrzewania albo ograniczyć jej pracę. Sposób działania zależy od regulatora, kotła i zastosowanej hydrauliki, dlatego przy połączeniu c.o. i c.w.u. trzeba analizować cały schemat, a nie tylko położenie samego zaworu.
Najbezpieczniejsza decyzja przy modernizacji kotłowni
Jeżeli pytam, czy zawór czterodrogowy ma być przed pompą, czy za nią, najpierw przypisuję pompie konkretną funkcję. Dla pompy instalacyjnej wybieram stronę mieszaną, za zaworem w kierunku przepływu. Dla pompy kotłowej wybieram krótki obieg źródła ciepła, często przed zaworem.
Nie przestawiałbym pompy na podstawie samego zdjęcia kotłowni ani ogólnego schematu znalezionego w internecie. Trzeba uwzględnić typ kotła, liczbę obiegów, opory instalacji, wymagany przepływ, temperaturę powrotu i instrukcję konkretnego zaworu.
Najprostsza praktyczna zasada brzmi więc tak: pompa ma znajdować się po tej stronie zaworu, której obieg ma obsługiwać. Po poprawnym montażu instalacja utrzymuje stabilną temperaturę, kocioł pracuje w bezpiecznych warunkach, a obieg c.w.u. nie konkuruje przypadkowo z ogrzewaniem o ten sam przepływ.
