W instalacji grzewczej separator powietrza może wyciszyć pracę rur, ograniczyć korozję i poprawić działanie pompy, ale tylko wtedy, gdy trafi w odpowiednie miejsce. Najważniejsze pytanie brzmi: gdzie zamontować separator powietrza, aby urządzenie skutecznie usuwało zarówno większe pęcherze, jak i mikropęcherzyki. Poniżej wyjaśniam, na której rurze go umieścić, jak ustawić go względem kotła i pompy oraz kiedy osobne odpowietrzniki nadal będą potrzebne.
Najważniejsze zasady montażu separatora powietrza
- Instalacja grzewcza: separator zwykle montuje się na zasilaniu, możliwie blisko źródła ciepła.
- Najlepsze warunki pracy: wysoka temperatura wody i relatywnie niskie ciśnienie sprzyjają oddzielaniu gazów.
- Pompa obiegowa: układ trzeba zaplanować zgodnie ze schematem producenta, często z separatorem przed pompą po stronie ssawnej.
- Odpowietrznik: urządzenie musi stać pionowo, a jego górna część powinna być dostępna do kontroli i serwisu.
- Ciepła woda użytkowa: zwykły separator do CO nie nadaje się automatycznie do wody pitnej.
Najlepsze miejsce znajduje się zwykle na zasilaniu za źródłem ciepła
W typowej instalacji centralnego ogrzewania separator powietrza umieszcza się na przewodzie zasilającym, za kotłem, wymiennikiem lub innym źródłem ciepła. To odcinek, na którym woda ma wysoką temperaturę, a rozpuszczone w niej gazy łatwiej tworzą mikropęcherzyki możliwe do oddzielenia przez urządzenie.

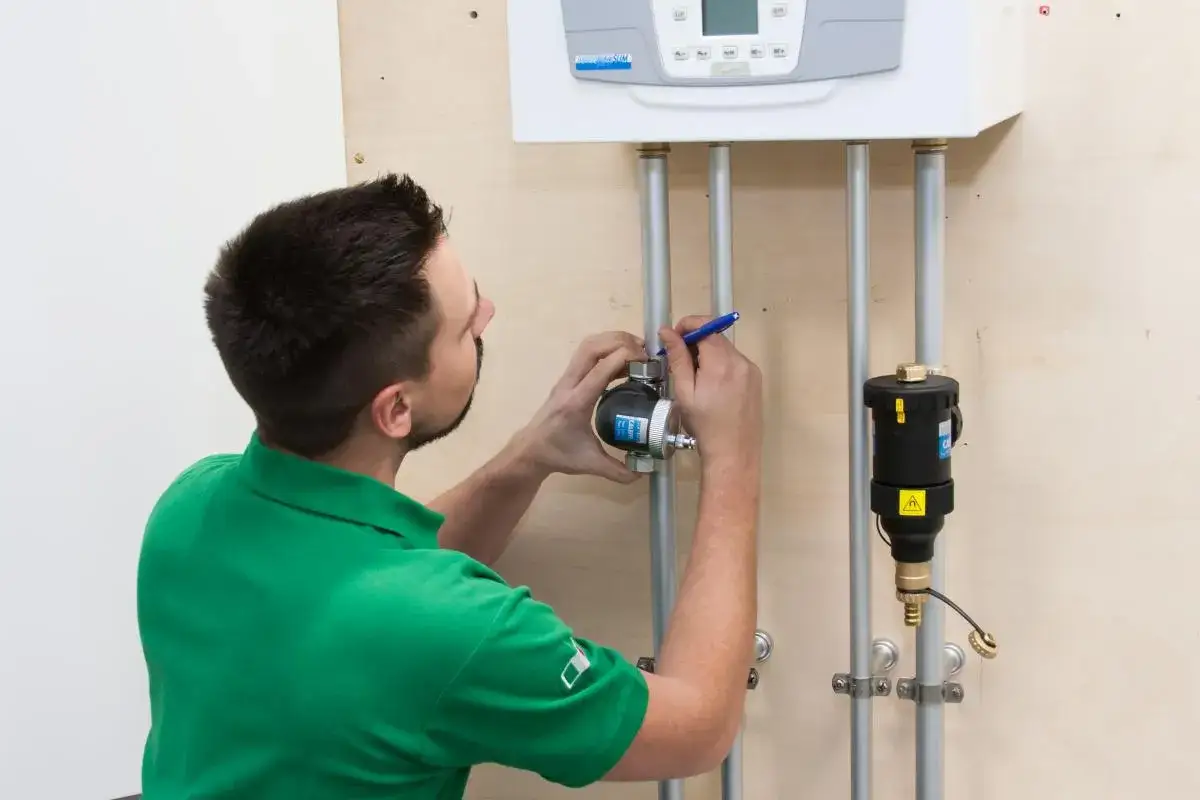

W praktyce nie chodzi jednak o przypadkowy fragment rury „gdzieś przy kotle”. Najczęściej wybieram miejsce blisko wyjścia ze źródła ciepła, przed rozgałęzieniem instalacji i zgodnie ze schematem konkretnego modelu. Dzięki temu separator chroni większą część układu, zanim powietrze trafi do pomp, zaworów, rozdzielaczy i grzejników.
W wielu układach separator znajduje się przed pompą obiegową, po stronie jej ssawnej. Trzeba tu zachować ostrożność, bo kolejność elementów zależy od sposobu wykonania instalacji, położenia naczynia przeponowego oraz tak zwanego punktu neutralnego ciśnienia. Instrukcja producenta ma pierwszeństwo przed ogólną zasadą montażową.
Dlaczego nie montować go wyłącznie w najwyższym punkcie
Najwyższy punkt instalacji sprzyja gromadzeniu się większych ilości powietrza, dlatego często montuje się tam automatyczny odpowietrznik. Separator powietrza działa jednak inaczej. Nie czeka tylko na pęcherz, który sam uniesie się do góry, lecz oddziela również drobne gazy niesione przez strumień wody.
Z tego powodu umieszczenie separatora wyłącznie na najwyższej kondygnacji nie jest uniwersalnym rozwiązaniem. W dużym domu potrzebne mogą być jednocześnie separator przy źródle ciepła, odpowietrzniki na pionach oraz odpowietrzniki przy rozdzielaczach ogrzewania podłogowego.
Jak ustawić separator względem pompy, kotła i naczynia
Samo wybranie zasilania nie wystarczy. Liczy się także kolejność elementów, kierunek przepływu i orientacja korpusu. Na obudowie zwykle znajduje się strzałka wskazująca kierunek przepływu. Jej odwrócenie może pogorszyć działanie urządzenia albo naruszyć warunki gwarancji.

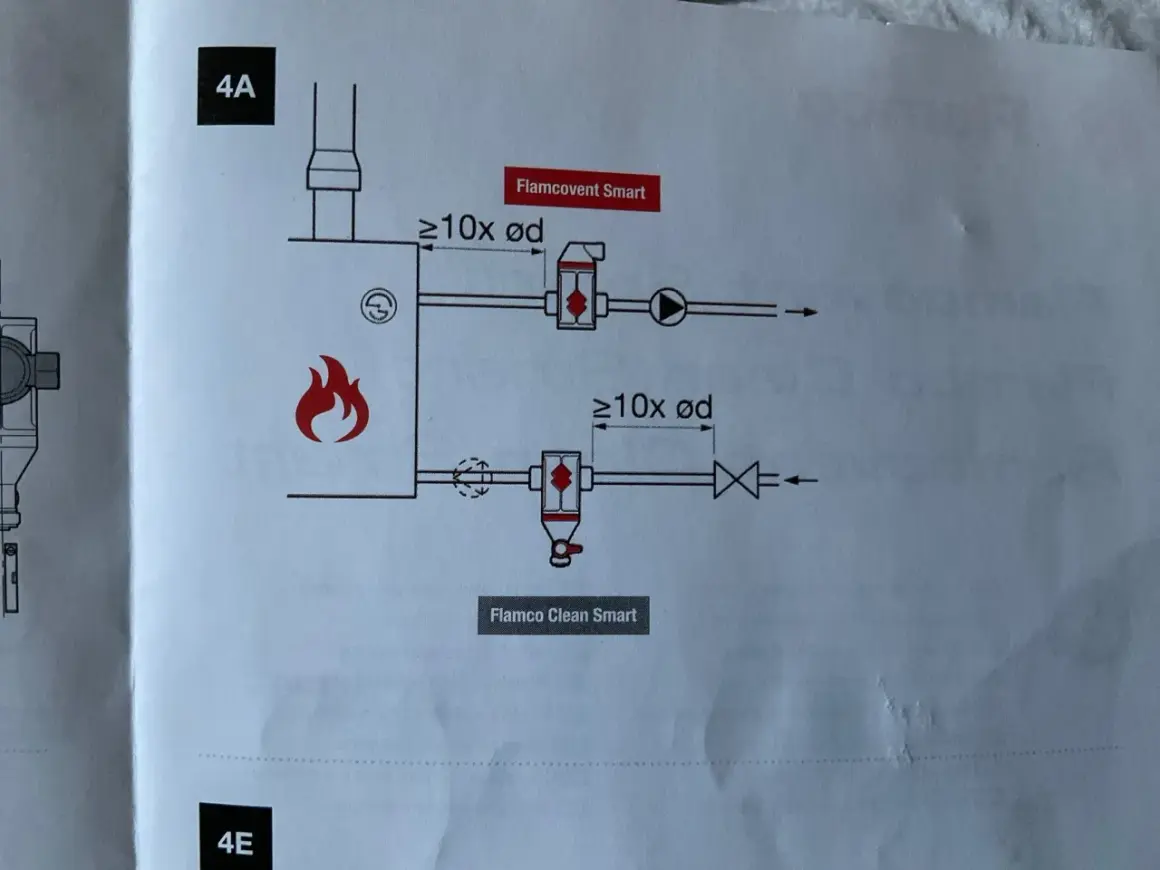

W typowym układzie można spotkać następującą logikę: źródło ciepła, separator powietrza, pompa obiegowa, instalacja odbiorcza. Nie należy traktować tego jako schematu dla każdego kotła. W niektórych konfiguracjach pompa znajduje się po innej stronie, a separator montuje się w punkcie wskazanym przez producenta urządzenia.
Najważniejsza jest pozycja odpowietrznika
Jeżeli separator ma automatyczny odpowietrznik, jego część odpowietrzająca musi być ustawiona pionowo. Przechylenie korpusu, montaż „do góry nogami” albo pozostawienie go w miejscu, do którego nie da się dosięgnąć, utrudni późniejszą obsługę.
Nad separatorem trzeba zostawić przestrzeń na kontrolę, czyszczenie i wymianę odpowietrznika. Nie zabudowywałbym go na stałe za płytą gipsową bez rewizji. W razie nieszczelności lub zabrudzenia dostęp serwisowy oszczędza dużo czasu i ogranicza ryzyko zalania kotłowni.
Naczynie przeponowe zmienia układ ciśnień
W zamkniętej instalacji centralnego ogrzewania naczynie przeponowe stabilizuje ciśnienie, ale nie zastępuje separatora. Jego położenie względem pompy wpływa na rozkład ciśnienia w obiegu, dlatego montaż trzeba analizować jako całość. Nie warto przesuwać pompy ani naczynia tylko po to, aby dopasować je do gotowego schematu z internetu.
Gdzie montować urządzenie w różnych typach instalacji
Najczęstszy przypadek to kocioł gazowy, pelletowy lub olejowy z instalacją grzejnikową. W takim układzie separator trafia zazwyczaj na zasilanie za kotłem. Przy większych instalacjach z kilkoma obiegami warto sprawdzić, czy potrzebny jest jeden separator główny, czy także dodatkowe rozwiązanie na obiegu wtórnym.
| Rodzaj instalacji | Typowe miejsce | Co sprawdzić |
|---|---|---|
| Grzejniki i kocioł | Zasilanie za źródłem ciepła | Kierunek przepływu, średnicę i położenie pompy |
| Ogrzewanie podłogowe | Główny obieg zasilający, przed rozdzieleniem na pętle | Obecność odpowietrzników na rozdzielaczu |
| Układ z buforem | Zależnie od schematu, często na gorącym zasilaniu źródła | Podział na obieg pierwotny i wtórny |
| Pompa ciepła | Po stronie instalacji wodnej, według projektu producenta | Minimalny przepływ, temperaturę i wymagania gwarancyjne |
| Instalacja chłodnicza | Zwykle na powrocie z obiegu chłodzenia | Odporność separatora na niską temperaturę i kondensację |
Ogrzewanie podłogowe
Podłogówka ma długie pętle i dużo połączeń, więc powietrze może powodować nierównomierne grzanie, szumienie oraz problemy z przepływem. Separator zamontowany przed rozdzielaczem pomaga oczyścić główny obieg, ale nie zastępuje odpowietrzenia każdej pętli.
Sam rozdzielacz powinien mieć elementy odpowietrzające zgodne z jego konstrukcją. Jeżeli po uruchomieniu jedna część podłogi pozostaje chłodna, nie zakładałbym od razu awarii separatora. Przyczyną może być zapowietrzona pętla, źle ustawiony przepływomierz, zamknięty siłownik albo niewłaściwe równoważenie hydrauliczne.
Bufor i kilka obiegów
W instalacji z buforem ciepła występują często dwa obiegi. Separator zamontowany przy kotle może dobrze chronić obieg źródła, ale nie zawsze rozwiązuje problem powietrza w obiegu odbiorczym. W takim przypadku trzeba przeanalizować każdy obieg o dużym przepływie, zwłaszcza gdy ma własną pompę i mieszacz.
Czy separator powietrza montuje się w instalacji ciepłej wody użytkowej
To pytanie często prowadzi do nieporozumień. Separator przeznaczony do centralnego ogrzewania nie może być automatycznie zastosowany w instalacji ciepłej wody użytkowej. Woda użytkowa ma kontakt z ludźmi, dlatego urządzenie musi mieć wyraźne dopuszczenie do pracy z wodą pitną i odpowiednie materiały konstrukcyjne.
W typowej instalacji c.w.u. problem powietrza rozwiązuje się inaczej, między innymi przez prawidłowe prowadzenie przewodów, odpowietrzenie punktów wysokich, ograniczenie miejsc sprzyjających powstawaniu poduszek powietrznych i kontrolę ciśnienia. Separator z obiegu kotłowego nie powinien być montowany na przewodzie wody użytkowej tylko dlatego, że występują tam szumy.
Jeżeli hałas pojawia się przy baterii, podgrzewaczu lub cyrkulacji, najpierw sprawdziłbym ciśnienie, zawory zwrotne, reduktor i sposób poprowadzenia rur. Objaw podobny do zapowietrzenia nie zawsze oznacza, że potrzebny jest separator.
Błędy, które odbierają separatorowi skuteczność
Najczęściej spotykam sytuację, w której urządzenie zostało dobrane poprawnie, ale zamontowano je w niekorzystnym miejscu. Separator na zimnym powrocie może działać, lecz w instalacji grzewczej zwykle wykorzystuje gorsze warunki niż model umieszczony na gorącym zasilaniu.
- Zła orientacja korpusu i odpowietrznika.
- Brak dostępu do elementu serwisowego.
- Nieprawidłowy kierunek przepływu względem oznaczeń na obudowie.
- Za mała średnica lub przypadkowe zwężenie rury przy urządzeniu.
- Brak zaworów odcinających, jeśli instrukcja przewiduje je przed i za separatorem.
- Montaż na wodzie użytkowej bez potwierdzenia dopuszczenia higienicznego.
- Traktowanie separatora jako zamiennika odpowietrzników na pionach i rozdzielaczach.
Przed zakupem sprawdzam nie tylko średnicę przyłączy, lecz także maksymalną temperaturę, ciśnienie robocze, przepływ i sposób montażu. Rozmiar gwintu nie jest jedynym kryterium doboru. Zbyt mały separator może zwiększać opory przepływu, a zbyt duży nie zawsze będzie uzasadniony ekonomicznie.
Przeczytaj również: Płytowy wymiennik ciepła w ogrzewaniu - dobór i montaż
Co sprawdzić przed uruchomieniem
- Porównać kierunek przepływu z oznaczeniem na urządzeniu.
- Sprawdzić, czy separator stoi w pozycji przewidzianej przez producenta.
- Upewnić się, że odpowietrznik i zawory są dostępne.
- Napełnić instalację zgodnie z jej projektem i odpowietrzyć odbiorniki.
- Skontrolować szczelność po osiągnięciu temperatury roboczej.
- Po kilku cyklach pracy ponownie sprawdzić ciśnienie i działanie odpowietrznika.
Jeśli instalacja jest stara, zabrudzona albo często traci ciśnienie, sam separator nie usunie przyczyny problemu. W takim przypadku trzeba sprawdzić nieszczelności, naczynie przeponowe, zawór bezpieczeństwa i jakość wody w obiegu.
Jak podjąć decyzję w konkretnej kotłowni
Najprostsza reguła brzmi: w instalacji grzewczej szukam odcinka gorącego zasilania możliwie blisko źródła ciepła, zapewniam prawidłową pozycję odpowietrznika i uwzględniam pracę pompy. Potem sprawdzam, czy układ ma dodatkowe obiegi, bufory, sprzęgło hydrauliczne lub rozdzielacze, które mogą wymagać osobnej analizy.
W małym, prostym obiegu kotłowym montaż jest zwykle nieskomplikowany. Przy pompie ciepła, kotle na paliwo stałe, kilku strefach grzewczych albo instalacji mieszanej nie kierowałbym się samym zdjęciem z katalogu. Schemat hydrauliczny konkretnego układu ma większe znaczenie niż uniwersalna porada.
Jeżeli nie ma pewności co do kolejności pompy, naczynia i separatora, bezpieczniej zlecić ocenę instalatorowi. Błąd montażowy może nie spowodować natychmiastowej awarii, ale będzie widoczny w postaci hałasu, spadku przepływu, częstego odpowietrzania i szybszego zużycia elementów.
Jedno dobre miejsce nie rozwiązuje każdego problemu z powietrzem
Separator powietrza najlepiej sprawdza się wtedy, gdy jest zamontowany na właściwym odcinku zasilania, ma poprawną orientację i pracuje w układzie o prawidłowym ciśnieniu. W instalacji CO najczęściej będzie to miejsce za źródłem ciepła, przed główną pompą lub zgodnie ze schematem producenta.
Jeśli mimo montażu nadal słychać przelewanie, grzejniki są nierówne albo rozdzielacz nie osiąga właściwych przepływów, trzeba szukać szerzej. Separator usuwa powietrze, ale nie naprawia nieszczelności, złego doboru pompy ani błędów hydraulicznych. To ważne rozróżnienie pozwala uniknąć kosztownej wymiany sprawnego urządzenia na kolejne.
