Jak podłączyć sprzęgło hydrauliczne do kotła?

Olaf Szewczyk

Olaf Szewczyk

|

17 czerwca 2026

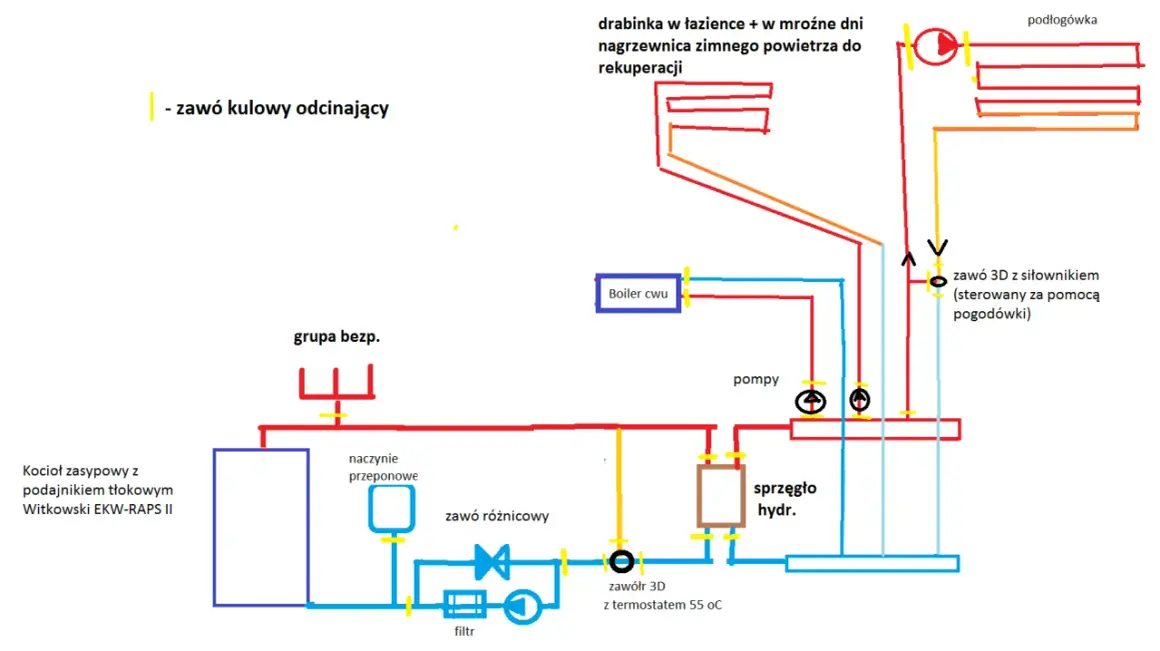

Schemat instalacji CO z kotłem zasypowym, zasobnikiem CWU, pompami i sprzęgłem hydraulicznym. Pokazuje jak podłączyć sprzęgło hydrauliczne w systemie.

Gdy ktoś pyta, jak podłączyć sprzęgło hydrauliczne, zwykle chce połączyć kocioł z kilkoma obiegami grzewczymi bez wzajemnego zakłócania pracy pomp. Prawidłowy montaż wymaga dobrania przepływów, zachowania kierunku zasilania i powrotu oraz poprawnego sterowania pompami. Poniżej pokazuję praktyczny schemat dla instalacji c.o. z grzejnikami, podłogówką i przygotowaniem c.w.u.

Najważniejsze zasady poprawnego podłączenia sprzęgła hydraulicznego

  • Pionowy montaż ułatwia odpowietrzanie i odmulanie urządzenia.
  • Górne króćce służą zwykle do zasilania, a dolne do powrotu.
  • Pompa kotłowa pracuje po stronie źródła ciepła, a pompy obiegowe po stronie instalacji.
  • Każdy obieg podłogowy z wyższą temperaturą źródła wymaga zaworu mieszającego.
  • Sprzęgło dobiera się do maksymalnego przepływu, a nie wyłącznie do mocy kotła.
  • Po napełnieniu instalacji trzeba wykonać odpowietrzenie, próbę szczelności i kontrolę temperatur.

Sprzęgło hydrauliczne nie jest zwykłym rozdzielaczem

Sprzęgło hydrauliczne rozdziela obieg źródła ciepła od obiegów odbiorczych. Po stronie kotła pracuje pompa, która zapewnia przepływ przez wymiennik, a po drugiej stronie znajdują się pompy grzejników, podłogówki lub zasobnika. Dzięki temu pompy nie „walczą” ze sobą i mogą mieć różne wydajności.

W środku sprzęgła prędkość przepływu jest niewielka. Jeżeli przepływ po stronie kotłowej i instalacyjnej jest taki sam, woda przepływa niemal bezpośrednio z zasilania do obiegu grzewczego. Gdy pompy mają różne wydajności, część wody miesza się wewnątrz urządzenia, co stabilizuje pracę całego układu.

Nie montuję sprzęgła automatycznie w każdej kotłowni. Przy jednym kotle, jednej pompie i jednym prostym obiegu często jest ono zbędne. Najwięcej sensu ma przy kilku pompach, różnych temperaturach zasilania, kotłach o wymaganym minimalnym przepływie albo instalacji łączącej grzejniki z ogrzewaniem podłogowym.

Zacznij od przepływów i właściwego ustawienia

Najpierw sprawdzam moc źródła, temperaturę zasilania i powrotu oraz przepływ wymagany przez każdy obieg. Do wstępnych obliczeń można użyć wzoru Q = 0,86 × P / ΔT, gdzie Q oznacza przepływ w m³/h, P moc w kW, a ΔT różnicę temperatur w kelwinach.

Dla przykładu kocioł o mocy 24 kW przy różnicy temperatur 20°C potrzebuje przepływu około 1,03 m³/h. Sprzęgło powinno obsłużyć co najmniej taki przepływ, najlepiej z rozsądnym zapasem wynikającym z dokumentacji producenta. Zbyt małe urządzenie zwiększa opory i może ograniczać przepływ.

Jak ustawić urządzenie

Sprzęgło montuje się zazwyczaj pionowo, z odpowietrznikiem w najwyższym punkcie i zaworem spustowym na dole. Taki układ pozwala usuwać powietrze oraz zanieczyszczenia bez demontażu urządzenia. Przed montażem trzeba sprawdzić oznaczenia króćców, bo w sprzęgłach wielosekcyjnych ich układ może różnić się od prostego modelu czterokróćcowego.

Urządzenie powinno być zamontowane w miejscu dostępnym do serwisu. Izolacja ogranicza straty ciepła, ale nie może zasłaniać odpowietrznika, termometru ani spustu. Rury należy podeprzeć niezależnie, żeby ciężar instalacji nie obciążał króćców sprzęgła.

Element Typowe położenie Znaczenie
Odpowietrznik Góra sprzęgła Usuwa powietrze z instalacji
Zasilanie z kotła Górny króciec po stronie źródła Doprowadza gorącą wodę do sprzęgła
Zasilanie obiegów Górny króciec po stronie instalacji Zasila pompy grzewcze
Powrót z obiegów Dolny króciec po stronie instalacji Doprowadza schłodzoną wodę
Powrót do kotła Dolny króciec po stronie źródła Zamyka obieg kotłowy

Jak połączyć kocioł z obiegami grzewczymi

W typowym układzie czterokróćcowym przewód zasilający kocioł łączy się z górnym króćcem po stronie źródła. Dolny króciec tej samej strony prowadzi powrót do kotła. Po stronie instalacji górny króciec zasila rozdzielacz lub grupy pompowe, a dolny odbiera powrót z obiegów.

Pompa kotłowa powinna pracować między kotłem a sprzęgłem zgodnie ze schematem danego urządzenia. Pompy obiegów grzewczych montuje się za sprzęgłem, po stronie odbiorczej. Przy grupie pompowej trzeba zachować kierunek wskazany strzałką na korpusie pompy i przewidzieć zawory odcinające, filtr oraz zawór zwrotny tam, gdzie wymaga tego układ.

Obieg grzejnikowy

Grzejniki mogą być podłączone do obiegu bezpośredniego, jeżeli temperatura zasilania odpowiada ich zapotrzebowaniu. W takim przypadku pompa tłoczy wodę ze sprzęgła do rozdzielacza lub pionów grzewczych, a regulacja odbywa się przez automatykę kotła i zawory termostatyczne.

Przeczytaj również: Instalacja CO w domu - koszty, montaż i najczęstsze błędy

Obieg podłogowy

Podłogówka zwykle potrzebuje niższej temperatury niż grzejniki, dlatego za sprzęgłem montuje się grupę mieszającą z zaworem trójdrogowym lub czterodrogowym. Zawór miesza gorącą wodę z kotła z chłodniejszym powrotem, aby do rozdzielacza trafiła temperatura odpowiednia dla posadzki.

Nie ustawiam temperatury podłogówki wyłącznie „na oko”. Typowy zakres zasilania wynosi około 25-40°C, ale dokładna wartość zależy od projektu pętli, rodzaju podłogi i aktualnego obciążenia budynku. Zbyt wysoka temperatura może powodować dyskomfort, przegrzewanie pomieszczeń i problemy z wykończeniem podłogi.

Co zmienia przygotowanie c.w.u.

Sprzęgło hydrauliczne nie służy do prowadzenia wody użytkowej. Ciepła woda powstaje w zasobniku, wymienniku płytowym albo innym urządzeniu przeznaczonym do c.w.u., natomiast sprzęgło rozdziela obieg grzewczy źródła od obiegu zasilającego ten wymiennik.

Przy zasobniku c.w.u. za sprzęgłem można zastosować osobną pompę ładującą. Sterownik powinien otrzymywać sygnał z czujnika temperatury zasobnika i w razie potrzeby uruchamiać pompę z priorytetem c.w.u. Oznacza to, że kocioł najpierw podgrzewa zasobnik, a dopiero później wraca do ogrzewania budynku.

Obieg zasobnika wymaga własnych zabezpieczeń, między innymi zaworu bezpieczeństwa, naczynia przeponowego po stronie wody użytkowej oraz właściwego zaworu zwrotnego. W instalacji c.w.u. przydaje się także zawór antypoparzeniowy, który ogranicza temperaturę wody kierowanej do punktów poboru.

Przy kilku obiegach grzewczych dobrze działa układ, w którym każdy obieg ma własną pompę, a obieg podłogowy dodatkowo własny zawór mieszający. Trzeba jednak sprawdzić, czy automatyka kotła obsługuje wszystkie pompy, siłowniki i czujniki. Czasem potrzebny jest dodatkowy moduł strefowy.

Uruchomienie i błędy, które psują cały układ

Po zakończeniu prac instalację trzeba przepłukać, napełnić wodą i odpowietrzyć. Robię to etapami, ponieważ powietrze może zatrzymać się zarówno w sprzęgle, jak i w wysokich punktach poszczególnych obiegów. Dopiero po sprawdzeniu szczelności uruchamiam pompy i źródło ciepła.

  1. Sprawdź kierunek przepływu na wszystkich pompach i zaworach.
  2. Otwórz zawory odcinające oraz odpowietrznik sprzęgła.
  3. Napełnij instalację do ciśnienia zgodnego z projektem i instrukcją kotła.
  4. Odpowietrz rozdzielacze, grzejniki i grupy pompowe.
  5. Uruchom pompy na niskim biegu, a potem ustaw ich wydajność według potrzeb.
  6. Zmierz temperaturę zasilania i powrotu po stronie kotła oraz każdego obiegu.
  7. Sprawdź, czy sterownik wyłącza pompę po zakończeniu zapotrzebowania na ciepło.

Najczęstszy błąd to odwrócenie zasilania i powrotu. Instalacja może wtedy częściowo działać, ale sprzęgło będzie mieszać wodę w nieprzewidywalny sposób, a temperatury na obiegach przestaną odpowiadać ustawieniom. Drugim problemem jest brak zaworu zwrotnego, przez co wyłączona pompa może być przepychana przez pracującą pompę innego obiegu.

Spotykam też przewymiarowane sprzęgła montowane bez analizy przepływu. Duże urządzenie samo w sobie nie poprawia instalacji, a przy małych przepływach może zwiększać bezwładność układu i utrudniać ocenę rzeczywistego mieszania. Równie niekorzystne jest uruchamianie kotła bez wody lub bez sprawdzenia zabezpieczeń, czego zabraniają instrukcje urządzeń grzewczych.

Prace przy instalacji gazowej, elektrycznej i zabezpieczeniach kotła powinien wykonać uprawniony instalator. Samodzielnie można ocenić układ rur i oznaczenia, ale końcowe uruchomienie musi uwzględniać dokumentację konkretnego kotła, pomp, automatyki oraz sprzęgła.

Co sprawdzić przed pierwszym sezonem grzewczym

Po kilku dniach pracy ponownie kontroluję ciśnienie, odpowietrzenie i temperatury na wszystkich obiegach. Jeżeli sprzęgło jest gorące tylko z jednej strony albo temperatura powrotu gwałtownie rośnie, może to oznaczać źle ustawione pompy, odwrotnie podłączone króćce lub zbyt mały przepływ po stronie instalacji.

Dobrze wykonane podłączenie poznaje się po spokojnej pracy pomp, stabilnych temperaturach i braku szumów w rurach. Najważniejsze nie jest samo zastosowanie sprzęgła, lecz zbilansowanie całego układu oraz takie ustawienie automatyki, aby każda pompa pracowała tylko wtedy, gdy rzeczywiście jest potrzebna.

Artykuł ma charakter wyłącznie informacyjny i edukacyjny. Materiał został opracowany przy wsparciu nowoczesnych narzędzi analitycznych i językowych (AI). Przed podjęciem decyzji skonsultuj się z ekspertem.

FAQ - Najczęstsze pytania

Sprzęgło ma największy sens przy kilku pompach, różnych temperaturach zasilania, kotłach wymagających minimalnego przepływu oraz instalacjach łączących grzejniki z ogrzewaniem podłogowym. Przy jednym kotle, jednej pompie i prostym obiegu często można je pominąć.

Dobór powinien uwzględniać maksymalny przepływ, a nie tylko moc kotła. Do wstępnych obliczeń służy wzór Q = 0,86 × P / ΔT. Dla kotła 24 kW i różnicy temperatur 20°C przepływ wynosi około 1,03 m³/h, dlatego sprzęgło powinno obsłużyć co najmniej taką wartość zgodnie z dokumentacją producenta.

Pompy obiegów montuje się po stronie instalacji, za sprzęgłem. Grzejniki mogą pracować w obiegu bezpośrednim, natomiast podłogówka zwykle wymaga grupy mieszającej z zaworem trójdrogowym lub czterodrogowym. Typowa temperatura zasilania podłogówki wynosi około 25-40°C, lecz dokładną wartość należy dobrać do projektu pętli i rodzaju podłogi.

Najpierw trzeba przepłukać i napełnić instalację, odpowietrzyć sprzęgło, rozdzielacze, grzejniki i grupy pompowe oraz wykonać próbę szczelności. Następnie należy sprawdzić kierunek przepływu, ustawić pompy, zmierzyć temperatury zasilania i powrotu oraz upewnić się, że sterownik wyłącza pompy po zakończeniu zapotrzebowania na ciepło. Szczególną uwagę trzeba zwrócić na odwrócone zasilanie i powrót oraz brak zaworów zwrotnych.
