Gdy w mieszkaniu długo czeka się na ciepłą wodę, problem zwykle nie leży w samym podgrzewaczu, lecz w źle zaprojektowanym albo rozregulowanym obiegu. Cyrkulacja ciepłej wody w budynku wielorodzinnym wpływa jednocześnie na komfort mieszkańców, zużycie energii i bezpieczeństwo higieniczne instalacji. Wyjaśniam, jak działa taki system, jakie elementy są potrzebne, dlaczego piony się wychładzają oraz jak rozsądnie podejść do modernizacji.
Sprawny obieg c.w.u. łączy komfort, higienę i rozsądne zużycie energii
- Stały obieg ogranicza czas oczekiwania na ciepłą wodę w odległych mieszkaniach.
- W punktach poboru trzeba zapewnić zwykle 55-60°C, a instalacja powinna umożliwiać dezynfekcję cieplną.
- Najczęstszy błąd to brak równoważenia hydraulicznego, przez który jedne piony są przegrzane, a inne zimne.
- Podstawowe elementy układu to pompa, zawory zwrotne, filtr, armatura odcinająca i zawory regulacyjne na pionach.
- Modernizację najlepiej zacząć od pomiaru temperatur i przepływów, a nie od przypadkowej wymiany pompy.

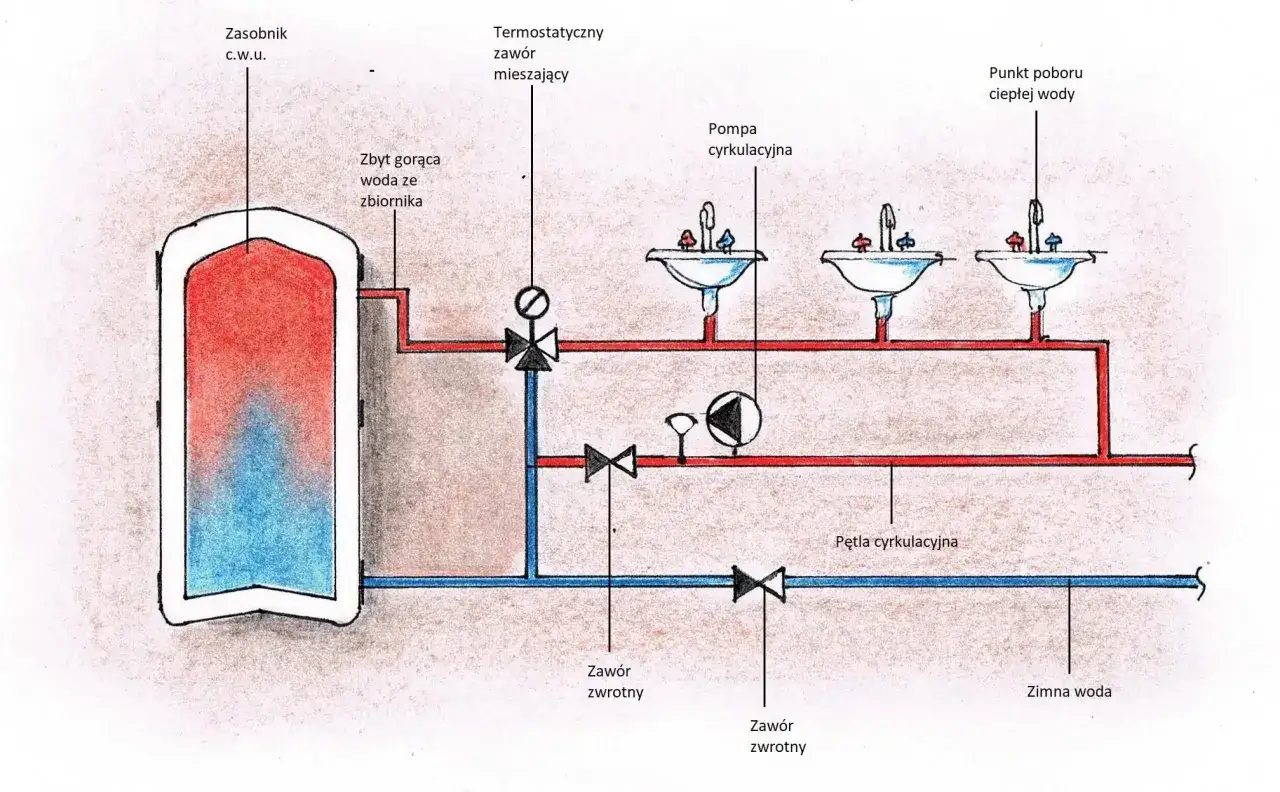

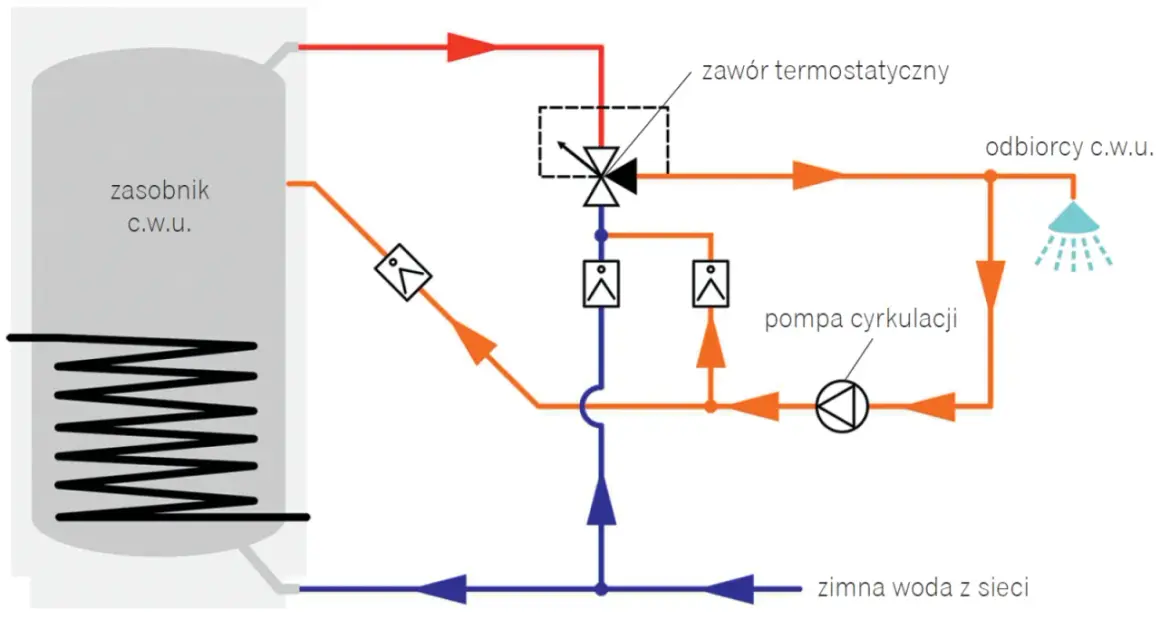

Jak działa obieg ciepłej wody w bloku
W typowym budynku wielorodzinnym ciepła woda płynie przewodem z węzła cieplnego, kotłowni lub centralnego podgrzewacza do pionów i mieszkań. Drugi przewód, czyli przewód cyrkulacyjny, odbiera wodę z końców instalacji i kieruje ją z powrotem do źródła ciepła. Dzięki temu woda nie stoi długo w wychłodzonych rurach.
Za ruch wody odpowiada najczęściej pompa cyrkulacyjna zamontowana na powrocie, blisko wymiennika lub zasobnika. Pompa nie dostarcza wody do mieszkań pod ciśnieniem wodociągowym. Jej zadaniem jest pokonanie oporów przepływu i utrzymanie krążenia w zamkniętej pętli.
Bez cyrkulacji mieszkańcy lokali położonych daleko od węzła musieliby spuścić kilka, a czasem kilkanaście litrów zimnej wody, zanim pojawiłaby się właściwa temperatura. W dużym budynku oznacza to nie tylko irytację, lecz także realne straty wody i energii.
W budynkach wielorodzinnych stały obieg ciepłej wody wynika również z warunków technicznych. Przepisy wskazują też na odcinki prowadzące do punktów czerpalnych, których objętość przekracza 3 dm³. To ważna granica projektowa, ponieważ za długie odgałęzienie bez obiegu staje się miejscem zalegania wody.
Co powinno znaleźć się w dobrze zaprojektowanym układzie
Sama pompa nie naprawi instalacji, która ma złe średnice, niedrożne przewody albo nieprawidłowo wykonane odgałęzienia. W praktyce liczy się cały zestaw urządzeń oraz ich wzajemne dopasowanie.
- Pompa cyrkulacyjna dobrana do wymaganej wydajności i wysokości podnoszenia.
- Filtr siatkowy chroniący pompę i zawory przed zanieczyszczeniami.
- Zawór zwrotny zapobiegający cofaniu się wody po zatrzymaniu pompy.
- Zawory odcinające ułatwiające serwis bez wyłączania całego budynku.
- Zawory termostatyczne lub regulacyjne na powrotach poszczególnych pionów.
- Izolacja cieplna przewodów ciepłej wody i cyrkulacji.
- Termometry lub czujniki pozwalające kontrolować temperaturę zasilania i powrotu.
Największą różnicę w dużym budynku robi prawidłowe równoważenie hydrauliczne. Polega ono na takim ustawieniu oporów w poszczególnych gałęziach, aby każdy pion otrzymywał odpowiedni przepływ. Bez tego woda wybiera najłatwiejszą drogę, więc piony blisko pompy są przegrzewane, a dalsze pozostają niedogrzane.
Izolacja nie służy wyłącznie oszczędzaniu ciepła. Ogranicza też niekontrolowane różnice temperatur między pionami i zmniejsza czas pracy pompy. W budynku referencyjnym opisanym przez NAPE przyjęto między innymi otulinę o grubości 20 mm dla mniejszych rur i 30 mm dla rur o większej średnicy, przy określonym współczynniku przewodzenia ciepła. Konkretna grubość zawsze powinna wynikać z projektu i parametrów materiału.
W nowych instalacjach dobrze sprawdzają się zawory regulacyjne montowane na każdym pionie. Ułatwiają rozruch, późniejszą diagnostykę i okresową dezynfekcję. W starych budynkach często trzeba najpierw udrożnić przewody i usunąć stare kryzy, osady lub przypadkowe przewężenia, bo sama wymiana armatury nie przyniesie oczekiwanego efektu.
Temperatura decyduje o komforcie i bezpieczeństwie
Warunki techniczne wymagają, aby instalacja umożliwiała uzyskanie w punktach czerpalnych temperatury od 55 do 60°C. To przedział, który trzeba rozumieć praktycznie. Woda nie powinna być stale chłodniejsza, bo sprzyja to problemom higienicznym, ale zbyt wysoka temperatura zwiększa ryzyko oparzeń i straty ciepła.
W praktyce projektowej często przyjmuje się, że woda opuszcza źródło z temperaturą nieco przekraczającą 60°C, a powrót z obiegu utrzymuje się w okolicy 55°C. Dzięki temu przewody mają zapas potrzebny do pokonania strat ciepła. Nie oznacza to jednak, że każdy punkt poboru powinien dostarczać wodę o temperaturze znacznie wyższej niż dopuszczalna.
Instalacja musi również umożliwiać okresową dezynfekcję. Podczas przegrzewu temperatura jest czasowo podnoszona zwykle do 65-70°C lub wyżej, zgodnie z procedurą przyjętą dla konkretnego obiektu i zastosowanych materiałów. Mieszkańcy powinni być o takim działaniu uprzedzeni, ponieważ woda w kranach może wtedy powodować oparzenia.
Ważne są także czynności, które łatwo przeoczyć. Portal Gov.pl zaleca między innymi usuwanie ślepych odcinków, płukanie instalacji, czyszczenie końcówek baterii i ograniczanie miejsc, w których woda pozostaje nieruchoma. Martwy odcinek to fragment przewodu bez regularnego przepływu, który może pogarszać jakość wody.
Nie należy jednak podnosić temperatury bez kontroli, licząc na to, że większa moc rozwiąże każdy problem. Jeżeli instalacja jest źle wyregulowana, wyższa temperatura może tylko zwiększyć straty energii, przyspieszyć zużycie armatury i pogorszyć komfort użytkowników.
Dlaczego ciepła woda długo nie dociera do mieszkań
Objawy zwykle podpowiadają, gdzie szukać przyczyny. Jeżeli problem występuje w całym budynku, podejrzewałbym źródło ciepła, pompę, filtr lub główny przewód powrotny. Gdy wychładza się tylko jeden pion, bardziej prawdopodobny jest lokalny problem z zaworem, przepływem albo izolacją.
| Objaw | Prawdopodobna przyczyna | Pierwsze działanie |
|---|---|---|
| Ciepła woda długo czeka w całym budynku | Wyłączona lub źle dobrana pompa, zapowietrzenie, zabrudzony filtr | Sprawdzić pracę pompy, kierunek przepływu, filtr i temperaturę powrotu |
| Jeden pion jest zimniejszy od pozostałych | Brak równoważenia, zablokowany zawór, zbyt mały przepływ | Zmierzć temperatury na pionach i wyregulować armaturę |
| Rura cyrkulacyjna jest gorąca, ale kran nadal podaje zimną wodę | Długi odcinek bez obiegu, lokalny mieszacz, zabrudzony perlator | Sprawdzić odgałęzienie w mieszkaniu i punkt poboru |
| Pompa hałasuje lub drży | Powietrze, zanieczyszczenia, niewłaściwy dobór lub praca poza zakresem | Odpowietrzyć układ i skontrolować parametry pracy |
| Temperatura mocno się waha | Niestabilna regulacja, błędna nastawa zaworów, niedostateczna moc źródła | Porównać temperaturę zasilania, powrotu i punktów poboru |
Do pomiaru nie wystarczy sprawdzenie jednego kranu. Przy diagnozie zapisuję temperatury na zasilaniu i powrocie, a następnie porównuję je na początku oraz na końcu każdego pionu. Różnice między pionami są często bardziej pouczające niż pojedynczy odczyt w węźle.
Częstym błędem jest montaż mocniejszej pompy bez wcześniejszego sprawdzenia instalacji. Może to wywołać szumy, nadmierne przepływy i rozregulowanie układu. W dobrze działającym systemie pompa ma zapewnić wymagany obieg, a nie „przepchnąć” wodę przez źle wykonane przewody.
Modernizacja i koszty zależą od zakresu prac
Najtańszy wariant obejmuje zwykle regulację istniejącej instalacji, wymianę filtra, pompy lub pojedynczych zaworów. Sama pompa cyrkulacyjna do mniejszych układów może kosztować około 150-400 zł, natomiast modele elektroniczne i urządzenia przeznaczone do większych instalacji często kosztują od kilkuset do ponad 1000 zł. Do tego dochodzi armatura, robocizna, próby i regulacja.
Jeżeli budynek ma wiele pionów, trzeba doliczyć zawory regulacyjne, izolację i pomiary. W takim przypadku pozornie atrakcyjna oferta ograniczona do wymiany pompy może być nietrafiona. Największy koszt często wynika z dostępu do przewodów, odtworzenia zabudów, przejść przez stropy i pracy w zamieszkałym budynku.
Przed zamówieniem robót zarządca powinien zebrać podstawowe dane:
- liczbę pionów i lokali podłączonych do instalacji,
- średnice oraz materiał przewodów,
- temperatury na zasilaniu i powrocie,
- stan izolacji i dostępność armatury,
- historię awarii, płukań i dezynfekcji,
- parametry obecnej pompy oraz sposób jej sterowania.
Dopiero na tej podstawie można ocenić, czy wystarczy regulacja, czy potrzebna jest częściowa wymiana przewodów. W niektórych budynkach opłaca się zastosować sterowanie czasowe lub temperaturowe, ale wyłączanie cyrkulacji na noc nie powinno być automatyczną receptą. Trzeba uwzględnić wymagania higieniczne, profil zużycia wody i czas potrzebny na ponowne rozgrzanie pionów.
Przy odbiorze prac poprosiłbym o protokół z nastaw zaworów i pomiarów temperatury. Bez takiego dokumentu trudno później ustalić, czy instalacja działa zgodnie z projektem, a jeszcze trudniej szybko znaleźć przyczynę problemu po kilku miesiącach.
Dobry obieg zaczyna się od pomiaru, nie od zgadywania
Najrozsądniejszy schemat działania jest prosty. Najpierw trzeba sprawdzić temperatury i stan techniczny instalacji, później wyregulować przepływy, a dopiero na końcu dobierać pompę lub planować większą modernizację. Taka kolejność ogranicza koszty i zmniejsza ryzyko, że nowy element będzie pracował w źle przygotowanym układzie.
Właściciel lub zarządca powinien pilnować, aby obieg nie był przypadkowo dławiony, izolacja nie była przerwana, a nieużywane odgałęzienia nie tworzyły zastoin. Komfort ciepłej wody jest wynikiem kilku dobrze ustawionych elementów, a nie jednego urządzenia reklamowanego jako mocniejsze lub energooszczędne.
Jeżeli woda długo płynie zimna, jeden pion wyraźnie odstaje od reszty albo pompa pracuje głośno, warto zamówić pomiary instalacji c.w.u. u fachowca. Kilka prawidłowo wykonanych odczytów często pokazuje problem szybciej niż kosztowna wymiana wyposażenia na chybił trafił.
