Przy planowaniu podłogówki najczęściej pojawia się proste pytanie: ile miejsca zajmie cała konstrukcja i czy zmieści się pod drzwiami, przy schodach oraz przy istniejących posadzkach? Sama średnica rury to dopiero początek, ponieważ o wysokości podłogi decydują także izolacja, jastrych, warstwy oddzielające i wykończenie. Poniżej pokazuję typowy układ warstw, konkretne grubości, sposoby liczenia oraz sytuacje, w których lepiej wybrać system cienkowarstwowy albo suchy.
Najważniejsze liczby pomagają szybko ocenić wysokość podłogi
- Rura w standardowej instalacji ma zwykle 14, 16 albo 17 mm średnicy.
- Przy klasycznej wylewce cementowej często przyjmuje się około 45 mm jastrychu nad rurą, ale ostateczna wartość wynika z systemu i obciążeń.
- Typowa izolacja podłogi na gruncie ma około 12-20 cm, lecz jej grubość trzeba dobrać z obliczeń cieplnych.
- Taśma brzegowa ma zwykle około 8 mm i pozwala jastrychowi pracować bez napierania na ściany.
- Standardowa podłoga grzewcza na stropie zajmuje często około 9-12 cm bez uwzględniania warstw konstrukcyjnych poniżej izolacji.
Ogrzewanie podłogowe i grubość poszczególnych warstw

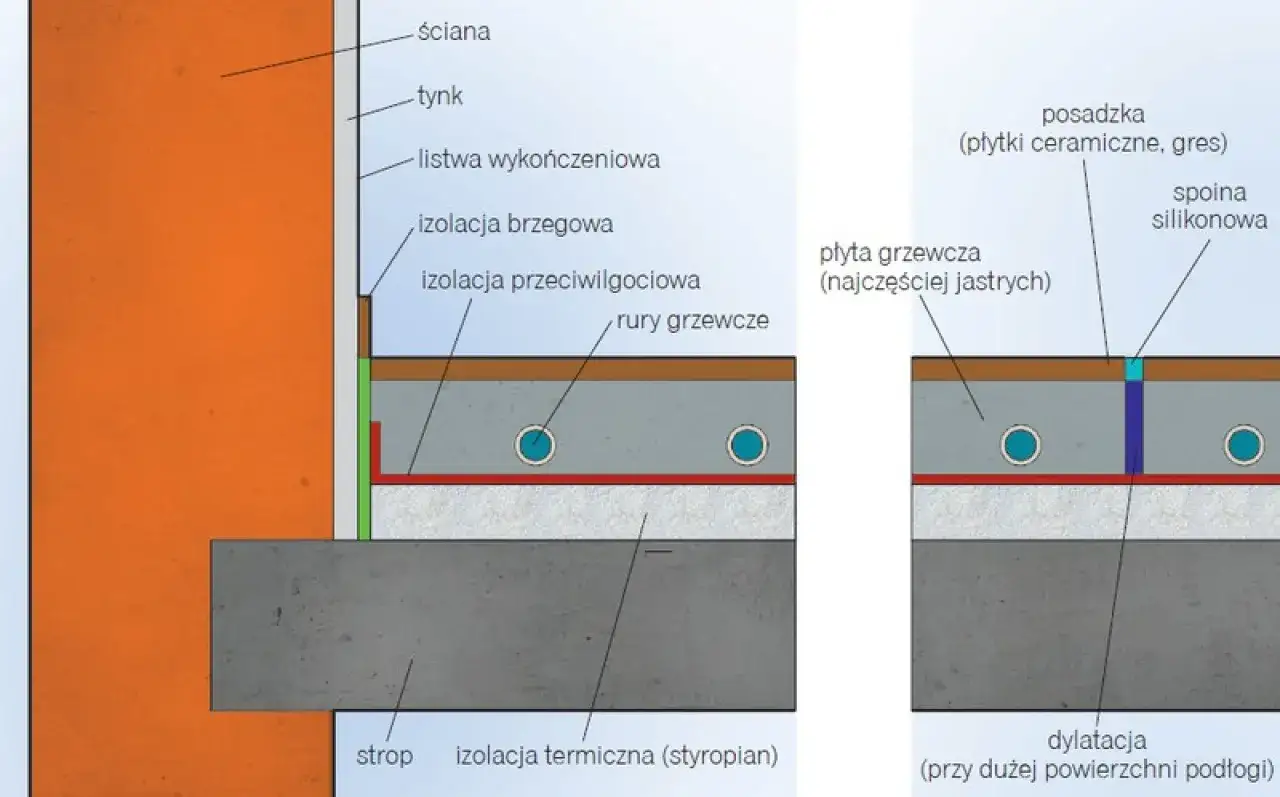

W typowym systemie mokrym rury są zatopione w jastrychu, czyli podkładzie podłogowym, który rozkłada obciążenia i przekazuje ciepło na powierzchnię. Pod spodem znajduje się izolacja cieplna, a na górze okładzina, na przykład płytki, panele lub deska warstwowa. Każda z tych warstw ma inne zadanie, dlatego zmniejszanie jednej z nich bez sprawdzenia całego układu może pogorszyć działanie podłogówki.
| Warstwa | Typowa grubość | Znaczenie praktyczne |
|---|---|---|
| Podłoże konstrukcyjne | według projektu budowlanego | Przenosi obciążenia i musi być równe oraz stabilne. |
| Izolacja cieplna lub akustyczna | około 4-20 cm | Ogranicza ucieczkę ciepła w dół i może poprawiać akustykę stropu. |
| Folia lub warstwa systemowa | około 0,2 mm albo według systemu | Oddziela i zabezpiecza poszczególne warstwy oraz ułatwia montaż rur. |
| Rura grzewcza | 14-17 mm | Przenosi wodę grzewczą; najczęściej spotyka się wymiar 16 x 2 mm. |
| Jastrych nad rurą | zwykle 35-45 mm | Chroni przewody, rozprowadza ciepło i tworzy stabilne podłoże pod posadzkę. |
| Klej i wykończenie | około 8-20 mm | Wpływa na końcową wysokość oraz opór cieplny podłogi. |
W obliczeniach trzeba uważać na sposób podawania wymiaru jastrychu. Jedni wykonawcy mówią o grubości liczonej od wierzchu izolacji do górnej powierzchni wylewki, a inni podają wyłącznie warstwę nad rurą. Dla rury 16 mm i 45 mm jastrychu nad nią otrzymujemy więc około 61 mm całkowitej warstwy od góry izolacji, a nie 45 mm.
Izolacja decyduje o stratach ciepła bardziej niż sama rura
Podłoga na gruncie wymaga wyraźnie grubszej izolacji niż podłoga nad ogrzewanym pomieszczeniem. W nowym domu często stosuje się łącznie około 12-20 cm styropianu podłogowego, czasem w dwóch warstwach z przesuniętymi stykami. Nie jest to jednak uniwersalna wartość dla każdego budynku, ponieważ znaczenie ma współczynnik przewodzenia ciepła materiału, konstrukcja podłogi i wynik obliczeń energetycznych.
W Polsce dla podłogi na gruncie w ogrzewanym pomieszczeniu maksymalny współczynnik przenikania ciepła U wynosi co do zasady 0,30 W/(m²·K). Sama liczba centymetrów nie gwarantuje spełnienia tego wymagania. Styropian o lepszej lambdzie może zapewnić podobny opór cieplny przy mniejszej grubości, ale przy podłogówce nie warto oszczędzać na izolacji tylko po to, żeby odzyskać kilka centymetrów wysokości.
Podłoga na gruncie
Praktyczny układ może wyglądać tak: zagęszczona podbudowa, płyta betonowa, izolacja przeciwwilgociowa, 15 cm styropianu podłogowego, folia lub płyta systemowa, rura, jastrych i posadzka. W razie wysokiego poziomu wód gruntowych albo szczególnych warunków wilgotnościowych hydroizolację trzeba rozwiązać zgodnie z projektem, a nie zastępować jej przypadkową folią budowlaną.
Strop nad ogrzewanym pomieszczeniem
Jeżeli pod spodem znajduje się ogrzewane mieszkanie, główną rolę może odgrywać izolacja akustyczna. Często stosuje się wtedy około 3-5 cm twardej izolacji przeznaczonej do podłóg pływających. Zbyt miękki materiał może osiąść pod ciężarem jastrychu, a w efekcie doprowadzić do pęknięć, skrzypienia lub różnic poziomu.
Przy stropie nad garażem, piwnicą albo innym nieogrzewanym pomieszczeniem izolacja powinna być większa. W takich miejscach 5 cm bywa niewystarczające, a dokładną wartość trzeba ustalić po analizie przegrody. Izolacja pod rurami nie jest miejscem na przypadkową redukcję grubości, bo ciepło łatwo ucieknie do chłodniejszej przestrzeni.
Jastrych cementowy, anhydrytowy czy cienkowarstwowy
Najwięcej nieporozumień dotyczy grubości wylewki. Nie istnieje jedna wartość dobra dla każdej zaprawy, średnicy rury i obciążenia. Liczą się parametry konkretnego produktu, sposób wykonania podłogi pływającej oraz wymagania producenta systemu.
| Rodzaj rozwiązania | Orientacyjna warstwa nad rurą | Kiedy ma sens |
|---|---|---|
| Klasyczny jastrych cementowy | około 45 mm, czasem więcej | Nowe budynki, duża trwałość i popularna technologia wykonania. |
| Jastrych anhydrytowy | często około 35 mm | Duże powierzchnie, dobra otulina rur i równomierne przekazywanie ciepła. |
| Specjalny jastrych do systemu cienkiego | około 20 mm lub według karty produktu | Remonty, gdy każdy centymetr wysokości ma znaczenie. |
| System suchy | około 15-25 mm dla modułu systemowego | Stropy o ograniczonej nośności i prace bez mokrych wylewek. |
Klasyczna wylewka cementowa jest rozwiązaniem wytrzymałym, ale ma większą bezwładność. Podłoga wolniej się nagrzewa i stygnie, co nie musi być wadą w domu pracującym stabilnie przez całą dobę. Przy pompie ciepła i dobrej automatyce większe znaczenie ma poprawne zaprojektowanie temperatury zasilania niż samo dążenie do możliwie cienkiej warstwy.
Anhydryt dokładnie otula przewody i dobrze przewodzi ciepło, dlatego w wybranych systemach można ograniczyć grubość jastrychu. Nie oznacza to jednak, że każdą wylewkę anhydrytową można wylać cieniej. Minimalne 20 mm nad rurą dotyczy specjalnie opracowanych produktów, a nie standardowej mieszanki z przypadkowej betoniarni.
W systemach cienkowarstwowych materiał często pełni jednocześnie funkcję wyrównującą i grzewczą. To dobre rozwiązanie remontowe, lecz podłoże musi być stabilne, czyste i odpowiednio zagruntowane. Cienka warstwa szybciej reaguje na termostat, ale jest też mniej wyrozumiała dla nierówności, błędów dylatacyjnych i niewłaściwego podparcia.
Jak policzyć całkowitą wysokość podłogi na konkretnym przykładzie
Najprościej zsumować warstwy od istniejącego podłoża do gotowej posadzki. Nie doliczam osobno średnicy rury, jeżeli grubość jastrychu podaję od góry izolacji do jego powierzchni, ponieważ rura znajduje się już w tej warstwie. To drobny szczegół, przez który na budowie często powstaje błąd rzędu kilkunastu milimetrów.
Przykład dla nowego domu na gruncie
- styropian podłogowy: 150 mm,
- rura i jastrych cementowy jako warstwa od izolacji do góry wylewki: 50-60 mm,
- klej i płytka: 12-18 mm.
Łącznie otrzymujemy około 212-228 mm ponad płytą konstrukcyjną. W tym wariancie największą część wysokości zajmuje izolacja, nie sama instalacja grzewcza. Dlatego poziomy posadzek, wysokość drzwi i schody trzeba ustalić przed wykonaniem tynków oraz zamówieniem stolarki.
Przykład dla stropu między ogrzewanymi kondygnacjami
- izolacja akustyczna: 40 mm,
- jastrych z rurą: 50-60 mm,
- płytka z klejem albo panel z podkładem: 10-18 mm.
Wysokość gotowej warstwy wyniesie zwykle około 100-118 mm. Przy panelach różnica względem płytek może być niewielka, ale przy grubym drewnie, kamieniu albo dodatkowej warstwie wyrównującej szybko rośnie do kilku centymetrów.
Przeczytaj również: Jak podłączyć zawór trójdrożny bez błędów?
Remont z ograniczoną wysokością
W mieszkaniu, w którym nie można podnieść podłogi o 10 cm, stosuje się systemy renowacyjne z rurą o mniejszej średnicy, specjalną masą albo suchymi płytami rozprowadzającymi ciepło. Niektóre rozwiązania mają wysokość systemową około 16-20 mm, a po dodaniu okładziny cała nowa warstwa może zamknąć się w około 3-4 cm.
Trzeba jednak pamiętać, że cienki system ułożony na istniejącej posadzce nie zastąpi izolacji cieplnej. Jeśli pod spodem znajduje się zimna piwnica lub nieogrzewany garaż, samo zmniejszenie jastrychu nie rozwiąże problemu strat. W takim przypadku najpierw oceniam przegrodę, nośność i możliwość docieplenia, a dopiero potem wybieram technologię.
Błędy, przez które grubość przestaje działać na korzyść
Najczęstszy błąd to wykonanie wylewki „na oko”, bez zaznaczenia poziomu gotowej podłogi i bez sprawdzenia wymagań zaprawy. Za cienki jastrych może pękać i słabo chronić rurę, a zbyt gruby zwiększa bezwładność oraz utrudnia szybkie sterowanie temperaturą. Grubsza warstwa nie jest automatycznie lepsza.
- Brak taśmy brzegowej powoduje, że rozszerzający się jastrych naciska na ściany.
- Pomijanie dylatacji zwiększa ryzyko przypadkowych pęknięć, szczególnie w dużych i nieregularnych pomieszczeniach.
- Złe rozstawy rur mogą wymusić wyższą temperaturę zasilania, nawet gdy grubość warstw jest prawidłowa.
- Brak próby ciśnieniowej przed zalaniem utrudnia wykrycie uszkodzenia przewodu.
- Układanie podłogi na wilgotnym jastrychu może doprowadzić do odspajania, wybrzuszeń i problemów z drewnem lub panelami.
- Brak pomiaru wysokości przy drzwiach kończy się podcinaniem skrzydeł, progów albo problemem z pierwszym stopniem schodów.
Rury podczas wykonywania jastrychu powinny być zabezpieczone i, zgodnie z instrukcją systemu, pozostawać pod odpowiednim ciśnieniem. Po związaniu i wyschnięciu podkładu wykonuje się procedurę wygrzewania, a wilgotność sprawdza metodą wymaganą przez producenta okładziny. Sam upływ kilku dni nie potwierdza gotowości podłogi.
Na końcową pracę instalacji wpływa również opór cieplny wykończenia. Płytka i kamień przewodzą ciepło bardzo dobrze, natomiast grube drewno, filcowy podkład lub wykładzina mogą wyraźnie ograniczyć moc. Przy wyborze materiału sprawdzam deklarowany opór cieplny i dopuszczalną temperaturę pracy, zamiast kierować się wyłącznie wyglądem.
Praktyczna kontrola przed wylaniem jastrychu
Przed zamknięciem instalacji sprawdzam przede wszystkim poziom warstw, ciągłość izolacji i sposób prowadzenia rur. Dobrze przygotowany przekrój powinien być znany wykonawcy, kierownikowi budowy oraz osobie odpowiedzialnej za późniejsze ułożenie posadzki.
- Ustal poziom gotowej podłogi w każdym pomieszczeniu.
- Dobierz grubość izolacji do rodzaju stropu lub podłoża na gruncie.
- Potwierdź średnicę rur i wymaganą otulinę jastrychu w dokumentacji systemu.
- Wykonaj taśmę brzegową oraz zaplanuj dylatacje przy drzwiach i zmianach geometrii.
- Przeprowadź próbę szczelności przed wykonaniem wylewki.
- Zapisz przebieg pętli na zdjęciach i na szkicu, zanim rury zostaną zakryte.
- Po wyschnięciu wykonaj wygrzewanie i pomiar wilgotności przed ułożeniem okładziny.
Zdjęcia z ułożenia rur są bardzo pomocne przy późniejszym wierceniu w podłodze, montażu drzwi albo ustawianiu stałej zabudowy. Ja traktuję je jako prostą dokumentację instalacji, która może oszczędzić sporo nerwów po kilku latach.
Dobrze policzona podłoga nie musi być ani najgrubsza, ani najcieńsza
W typowym domu bezpieczny punkt wyjścia to odpowiednia izolacja, rura 16 mm i jastrych dobrany do konkretnego systemu, często z warstwą około 45 mm nad przewodem. W remoncie można zejść do około 2-4 cm całkowitej zabudowy, ale wymaga to specjalnych materiałów i bardzo równego podłoża.
Najważniejsza zasada jest prosta: najpierw ustala się cały przekrój podłogi, a dopiero potem wybiera grubość poszczególnych warstw. Dzięki temu ogrzewanie działa równomiernie, nie zabiera przypadkowo wysokości pomieszczeń i współpracuje z wybraną posadzką oraz źródłem ciepła.
