Jak podłączyć bufor do pieca? Schemat i najczęstsze błędy

Olaf Szewczyk

Olaf Szewczyk

|

28 sierpnia 2026

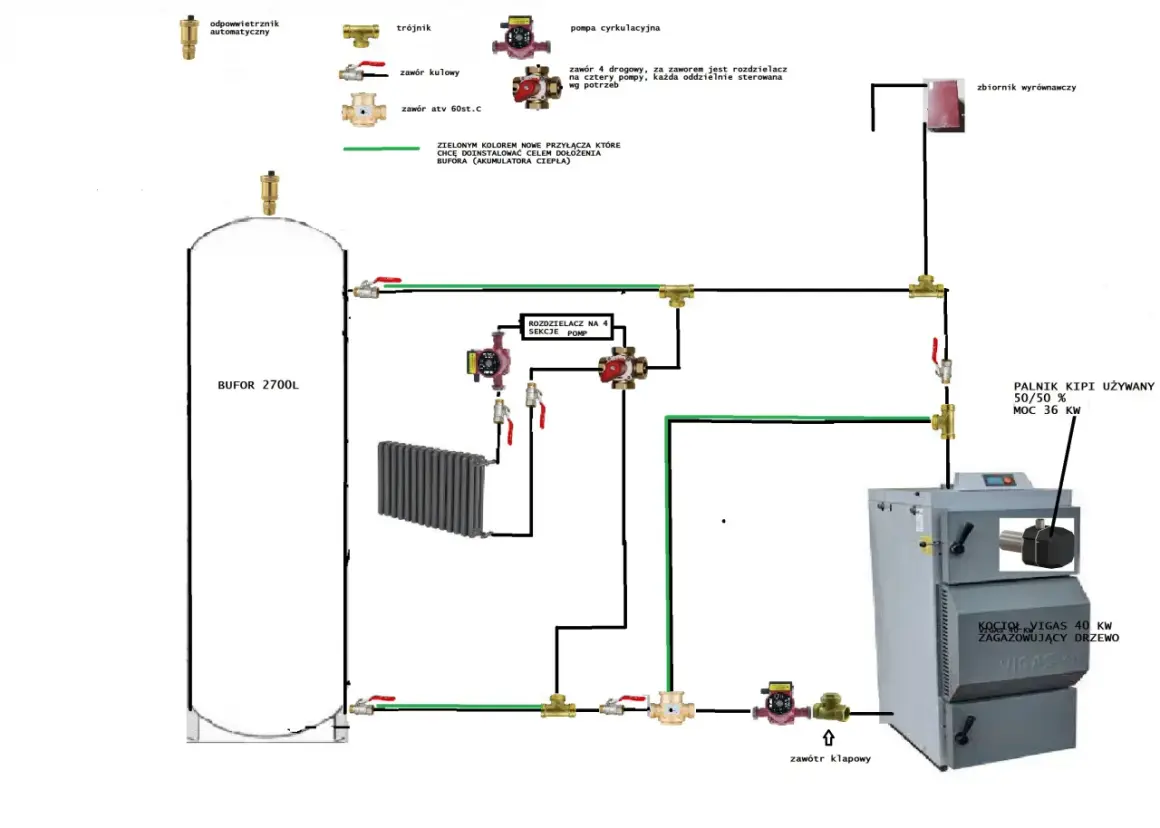

Schemat instalacji centralnego ogrzewania z buforem 2700L i kotłem VIGAS 40 kW. Pokazuje, jak podłączyć bufor do pieca, uwzględniając pompy, zawory i rozdzielacze.

Gdy kocioł szybko się nagrzewa, a instalacja nie odbiera całej mocy, bufor ciepła przejmuje nadwyżkę energii i oddaje ją później do grzejników lub podłogówki. Pytanie, jak podłączyć bufor do pieca, sprowadza się przede wszystkim do poprawnego rozdzielenia obiegu kotłowego, grzewczego i ewentualnie c.w.u. Poniżej pokazuję praktyczny schemat, zasady doboru pojemności, ochronę powrotu oraz błędy, których sam unikałbym w każdej kotłowni.

Najważniejsze decyzje przed montażem bufora

  • Dwa niezależne obiegi są podstawą: ładowanie bufora przez kocioł i pobieranie ciepła przez instalację.
  • Ochrona powrotu chroni kocioł przed pracą na zbyt niskiej temperaturze i kondensacją.
  • Pojemność zbiornika dobiera się do mocy, rodzaju kotła, paliwa oraz zapotrzebowania budynku.
  • Podłogówka i grzejniki zwykle wymagają osobnych pomp i zaworów mieszających.
  • Ciężar napełnionego bufora trzeba uwzględnić już na etapie wyboru miejsca montażu.

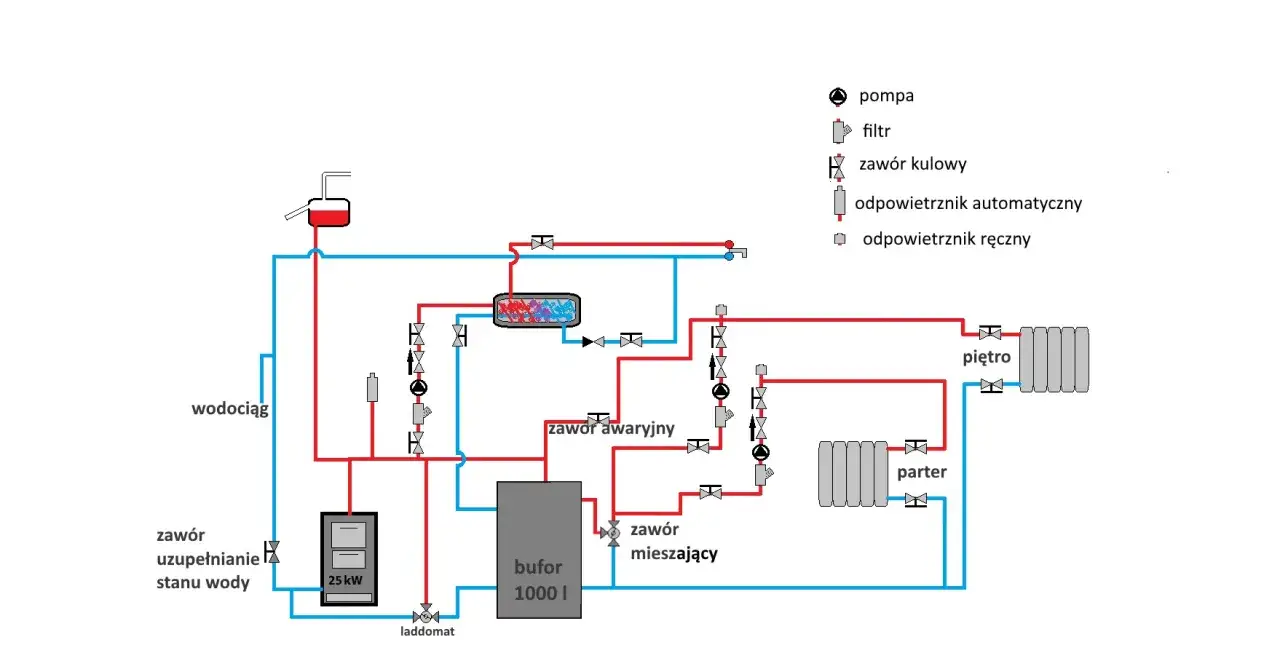

Schemat instalacji grzewczej z buforem 1000l, kotłem 25kW i pompą. Pokazuje, jak podłączyć bufor do pieca, zapewniając efektywne ogrzewanie.

Bufor nie jest zwykłym zbiornikiem na wodę

Bufor ciepła to izolowany zbiornik, który magazynuje wodę podgrzaną przez źródło ciepła. Kocioł może dzięki temu pracować dłużej z większą mocą, a instalacja pobiera energię wtedy, gdy jest potrzebna. W praktyce oznacza to mniej krótkich cykli pracy, stabilniejszą temperaturę i lepsze wykorzystanie paliwa.

Największy sens bufor ma przy kotłach na drewno, zgazowujących i części kotłów na paliwo stałe. Takie źródła nie zawsze da się szybko wygasić, więc nadmiar energii musi trafić do zbiornika. Przy kotle gazowym lub elektrycznym bufor nie zawsze jest potrzebny, a przy pompie ciepła jego wielkość musi wynikać z instrukcji producenta i charakterystyki instalacji.

Sam zbiornik nie poprawi instalacji, jeśli zostanie źle wpięty. Woda powinna zachować warstwowy układ temperatur, czyli gorąca woda ma gromadzić się u góry, a chłodniejsza pozostawać niżej. Dlatego króćce, średnice rur i przepływy mają znaczenie większe niż sama obecność dużego zbiornika.

Schemat podłączenia kotła i bufora krok po kroku

Obieg ładowania bufora

W najczęściej stosowanym układzie zasilanie z kotła prowadzi się do górnego króćca bufora, a powrót do kotła pobiera się z jego dolnej części. Obieg ten powinien mieć własną pompę oraz urządzenie chroniące temperaturę powrotu, na przykład zawór termostatyczny lub gotową grupę ładującą.

Podczas rozpalania zawór ochrony powrotu kieruje część gorącej wody z zasilania z powrotem do kotła. Dopiero gdy kocioł osiągnie odpowiednią temperaturę, otwiera przepływ w stronę bufora. Najczęściej spotyka się nastawy 55-65°C, ale dokładną wartość trzeba dopasować do instrukcji konkretnego kotła.

Obieg instalacji grzewczej

Pompa instalacji pobiera gorącą wodę z górnej części bufora i tłoczy ją do grzejników albo rozdzielacza podłogówki. Woda schłodzona przez odbiorniki wraca do dolnego króćca. Taki układ pomaga zachować stratyfikację, czyli rozdzielenie warstw wody o różnej temperaturze.

W praktyce schemat można zapisać bardzo prosto:

  • kocioł, pompa kotłowa i ochrona powrotu tworzą obieg ładowania,
  • bufor i górne źródło odbiorników tworzą obieg rozładowania,
  • każdy obieg powinien mieć właściwą pompę, zawory odcinające i możliwość odpowietrzenia,
  • sterownik powinien mierzyć temperaturę przynajmniej w górnej części bufora, a często także w jego środku i dole.

Nie montowałbym zaworów odcinających między kotłem a elementami wymaganymi do ochrony bezpieczeństwa. Jeżeli instalacja ma pracować w układzie zamkniętym, trzeba sprawdzić, czy dany kocioł jest do tego dopuszczony i jakie zabezpieczenia przewidział producent. Przy kotłach na paliwo stałe znaczenie mogą mieć między innymi naczynie wzbiorcze, zawór bezpieczeństwa, wężownica schładzająca i termiczny zawór bezpieczeństwa.

Rury i przepływ

Rury między kotłem a buforem powinny mieć średnicę dobraną do mocy i wymaganego przepływu. Orientacyjnie przepływ można oszacować ze wzoru Q = 0,86 × P / ΔT, gdzie P oznacza moc w kilowatach, a ΔT różnicę temperatur zasilania i powrotu.

Dla kotła o mocy 20 kW i różnicy temperatur 20°C wychodzi około 0,86 m³/h. To nie jest jeszcze gotowy dobór średnicy, ponieważ trzeba uwzględnić długość rur, kolana, zawory i opory pompy, ale taki rachunek szybko pokazuje, czy projekt nie jest przewymiarowany albo zdławiony.

Dobór pojemności zależy od źródła ciepła

Nie ma jednej pojemności odpowiedniej dla każdego budynku. Bufor dobiera się do mocy kotła, rodzaju paliwa, sposobu palenia, zapotrzebowania cieplnego oraz tego, czy zbiornik ma także przygotowywać c.w.u. Zbyt mały szybko się napełni, a zbyt duży wydłuży nagrzewanie i zwiększy koszty inwestycji.

Źródło ciepła Typowe podejście Na co zwrócić uwagę
Kocioł zgazowujący drewno często około 40-70 l na 1 kW mocy zbiornik powinien przyjąć energię z pełnego załadunku paliwa
Kocioł na pellet często 300-800 l, ale tylko gdy wymaga tego układ bufor nie zawsze jest konieczny, szczególnie przy dobrze modulującym kotle
Kocioł na paliwo stałe zwykle dobierany indywidualnie, często od 500 l wzwyż ważna jest ochrona powrotu i możliwość bezpiecznego odbioru nadmiaru ciepła
Pompa ciepła często mały bufor albo brak bufora decyduje minimalny przepływ, liczba obiegów i wymagania producenta

Dla orientacyjnego obliczenia energii można przyjąć wzór E = V × 1,163 × ΔT / 1000, gdzie V oznacza objętość w litrach, a ΔT użyteczny zakres temperatur. Bufor 1000 l przy różnicy 40°C magazynuje około 46,5 kWh energii. To pokazuje, dlaczego duży zbiornik może być bardzo skuteczny, ale też dlaczego jego ogrzanie wymaga odpowiedniej mocy kotła.

Trzeba policzyć również miejsce i konstrukcję budynku. Woda waży około 1 kg na litr, więc bufor 1000 l po napełnieniu wraz z izolacją i osprzętem może obciążać podłoże masą przekraczającą 1,1 tony. Przed montażem sprawdzam nośność posadzki, szerokość drzwi, możliwość wniesienia zbiornika i drogę prowadzenia rur.

Przeczytaj również: Ile miejsca zajmuje ogrzewanie podłogowe? Sprawdź grubość

Ile może kosztować wykonanie

Orientacyjnie w 2026 roku sam bufor o pojemności 500-1000 l może kosztować około 3000-8000 zł, zależnie od izolacji, liczby wężownic i wyposażenia. Przeróbka kotłowni z pompami, armaturą, sterowaniem i uruchomieniem to często kolejne 4000-12 000 zł, a trudna modernizacja może kosztować więcej.

Najtańszy zbiornik nie zawsze jest dobrą oszczędnością. Słaba izolacja zwiększa straty postojowe, a brak odpowiednich króćców utrudnia zachowanie warstw temperatury i późniejszą rozbudowę instalacji.

Ciepła woda użytkowa i różne obiegi grzewcze

Bufor może współpracować z c.w.u. na kilka sposobów. Najprostszy wariant to osobny zasobnik, który jest ładowany z kotła albo z bufora przez pompę i zawór przełączający. Druga możliwość to bufor kombinowany z wężownicą do podgrzewania wody użytkowej.

Przy osobnym zasobniku łatwiej kontrolować temperaturę i serwisować poszczególne elementy. Bufor z wężownicą oszczędza miejsce, ale wymaga odpowiedniej powierzchni wymiany ciepła. Dla większej rodziny zbyt mała wężownica może powodować długie oczekiwanie na ciepłą wodę, nawet gdy sam bufor jest gorący.

W instalacji z grzejnikami temperatura zasilania może być wyższa, natomiast podłogówka wymaga zwykle obniżenia temperatury. Dlatego obieg podłogowy powinien mieć zawór mieszający i własną pompę. Podłączenie pętli bezpośrednio do gorącego króćca bufora może doprowadzić do przegrzewania posadzki i nieprawidłowej pracy sterowania.

Jeżeli w domu są grzejniki, podłogówka i zasobnik c.w.u., każdy odbiornik powinien być traktowany jako osobny obieg regulowany. Dobrze zaprojektowany sterownik może wtedy pobierać energię z bufora zależnie od temperatury zewnętrznej, priorytetu ciepłej wody i aktualnego zapotrzebowania budynku.

Błędy, które psują działanie całej instalacji

Najczęstszy problem to odwrócone króćce albo podłączenie wszystkich obiegów do przypadkowych przyłączy. Woda zaczyna mieszać cały zbiornik zamiast tworzyć warstwy, przez co kocioł musi długo pracować, a odbiorniki szybko tracą temperaturę.

  • Brak ochrony powrotu powoduje pracę kotła na zbyt chłodnej wodzie, ryzyko kondensacji i korozji.
  • Jedna pompa do wszystkiego utrudnia regulację przepływów i często powoduje wzajemne zakłócanie obiegów.
  • Zbyt małe rury ograniczają moc ładowania bufora i zwiększają hałas oraz zużycie pompy.
  • Brak izolacji rur zamienia kotłownię w niekontrolowany grzejnik i podnosi straty energii.
  • Źle dobrane naczynie przeponowe powoduje duże wahania ciśnienia po nagrzaniu instalacji.
  • Brak odpowietrzania prowadzi do hałasu, spadku przepływu i korozji elementów stalowych.
  • Brak sprawdzenia automatyki może uruchamiać pompę wtedy, gdy bufor jest jeszcze zimny albo całkowicie rozładowany.

Szczególnie ostrożnie podchodzę do schematów kopiowanych bez sprawdzenia typu kotła. Ten sam bufor może być podłączony inaczej przy kotle zgazowującym, inaczej przy pellecie, a jeszcze inaczej przy pompie ciepła. Liczy się nie tylko hydraulika, lecz także logika sterownika, dopuszczalny układ pracy i fabryczne zabezpieczenia.

Po montażu trzeba wykonać próbę szczelności, odpowietrzyć instalację, sprawdzić działanie zaworu bezpieczeństwa, pomp, czujników i ochrony powrotu. Przy urządzeniach spalających paliwo konieczna jest również kontrola ciągu kominowego, wentylacji kotłowni oraz obecność sprawnego czujnika tlenku węgla.

Ostatnia kontrola przed pierwszym rozpaleniem

  • Sprawdzam, czy zasilanie kotła trafia do górnej części bufora, a powrót pobierany jest z dołu.
  • Potwierdzam temperaturę otwarcia ochrony powrotu zgodnie z instrukcją kotła.
  • Kontroluję kierunek pracy każdej pompy i działanie zaworów mieszających.
  • Upewniam się, że bufor, rury i armatura mają właściwą izolację.
  • Sprawdzam ciśnienie instalacji, naczynie wzbiorcze oraz wszystkie elementy bezpieczeństwa.
  • Testuję czujniki temperatury i reakcję sterownika na rozładowanie bufora.

Dobrze podłączony bufor nie powinien być zagadką po pierwszym sezonie. Kocioł ma pracować w bezpiecznych warunkach, zbiornik ma ładować się warstwowo, a odbiorniki powinny dostawać dokładnie taką temperaturę, jakiej potrzebują. Przy kotle na paliwo stałe wykonanie i uruchomienie instalacji zleciłbym fachowcowi, bo tutaj poprawny schemat jest równie ważny jak jakość samego urządzenia.

Artykuł ma charakter wyłącznie informacyjny i edukacyjny. Materiał został opracowany przy wsparciu nowoczesnych narzędzi analitycznych i językowych (AI). Przed podjęciem decyzji skonsultuj się z ekspertem.

FAQ - Najczęstsze pytania

Zasilanie kotła prowadzi się do górnego króćca bufora, a powrót pobiera z jego dolnej części. Obieg ładowania powinien mieć własną pompę oraz ochronę powrotu, najczęściej ustawioną zgodnie z instrukcją kotła w zakresie 55-65°C. Obieg grzewczy pobiera wodę z góry i odprowadza schłodzoną do dołu.

Dla kotła zgazowującego drewno często przyjmuje się około 40-70 l na 1 kW mocy, a dla kotła na pellet spotyka się zwykle 300-800 l, jeśli bufor jest potrzebny. Przy pompie ciepła może wystarczyć mały zbiornik albo nie będzie on potrzebny, zależnie od minimalnego przepływu i wymagań producenta. Bufor o pojemności 1000 l przy różnicy temperatur 40°C magazynuje około 46,5 kWh.

Nie jest to właściwe rozwiązanie, ponieważ podłogówka zwykle wymaga niższej temperatury zasilania niż grzejniki. Jej obieg powinien mieć własną pompę i zawór mieszający. Bez tego może dojść do przegrzewania posadzki oraz nieprawidłowej pracy sterowania.

Trzeba sprawdzić dopuszczalny typ układu kotła, naczynie wzbiorcze, zawór bezpieczeństwa, odpowietrzenie oraz ewentualną wężownicę schładzającą i termiczny zawór bezpieczeństwa. Po montażu należy wykonać próbę szczelności, sprawdzić pompy, czujniki, ochronę powrotu i działanie sterownika. Przy urządzeniach spalających paliwo ważne są także ciąg kominowy, wentylacja kotłowni i sprawny czujnik tlenku węgla.
