Przy rozstawie rur co 10 cm na każdy metr kwadratowy ogrzewanej powierzchni przypada orientacyjnie 10 metrów bieżących rury. To jednak dopiero punkt wyjścia, bo do wyniku trzeba doliczyć dojścia do rozdzielacza, podział na pętle oraz zapas montażowy. Poniżej pokazuję, jak policzyć materiał bez mylenia powierzchni całego pomieszczenia z realnie ogrzewaną podłogą.
Przy rozstawie 10 cm najczęściej potrzeba około 10 metrów rury na 1 m²
- 10 m rury przypada orientacyjnie na 1 m² aktywnej powierzchni.
- Dla zakupu materiału przyjmij zwykle 10-15% zapasu, ale osobno dolicz dojścia do rozdzielacza.
- Rura 16 x 2 mm ułożona co 10 cm ogrzewa około 8-10 m² z jednej pętli, zależnie od długości obiegu.
- Nie układa się rur pod stałą zabudową, wanną, brodzikiem czy szafami.
- Rozstaw 10 cm poprawia równomierność grzania, ale nie zastępuje projektu opartego na stratach ciepła budynku.
Ile metrów rury wychodzi przy rozstawie co 10 cm
Rachunek jest prosty. Jeden metr szerokości podłogi mieści około 10 odcinków rury, jeśli odległość między ich osiami wynosi 10 cm. Dlatego dla 1 m² otrzymujemy około 10 m rury grzewczej, bez uwzględniania przewodów biegnących od rozdzielacza do pomieszczenia.
Stosuję tu prosty wzór: długość rury = powierzchnia aktywna w m² × 10. Jest to wartość orientacyjna, ponieważ rzeczywiste ułożenie zależy od kształtu pomieszczenia, sposobu prowadzenia pętli i długości odcinków przyłączeniowych.
| Aktywna powierzchnia | Rura przy rozstawie 10 cm | Ilość z 10% zapasu |
|---|---|---|
| 1 m² | 10 m | 11 m |
| 5 m² | 50 m | 55 m |
| 10 m² | 100 m | 110 m |
| 15 m² | 150 m | 165 m |
| 20 m² | 200 m | 220 m |
Przykładowo, dla 12 m² ogrzewanej podłogi wychodzi około 120 m rury w samej strefie grzewczej. Do tego trzeba dodać odcinki od rozdzielacza, więc wynik zakupowy może zbliżyć się do 130-140 m. Nie oznacza to jednak, że całość powinna zostać ułożona jako jedna pętla.
Jak policzyć powierzchnię, która naprawdę będzie ogrzewana
Najczęstszy błąd polega na pomnożeniu całego metrażu pomieszczenia przez 10. W praktyce rury zwykle omija się pod trwałą zabudową kuchenną, szafami wnękowymi, wanną, brodzikiem, kominkiem i innymi elementami, których nie planuje się przesuwać.
Jeżeli pokój ma 18 m², ale 3 m² zajmuje stała zabudowa, do obliczeń przyjmuję około 15 m² powierzchni aktywnej. Przy rozstawie 10 cm daje to około 150 m rury w pomieszczeniu, a nie 180 m.
Przykład dla typowego pokoju
Załóżmy pokój o wymiarach 4 x 4,5 m. Powierzchnia wynosi 18 m², lecz po odjęciu szafy i fragmentu zabudowy pozostaje 15,5 m². Rachunek wygląda wtedy następująco:
- 15,5 m² × 10 m = 155 m rury w strefie grzewczej,
- około 10% zapasu daje 170,5 m,
- do tego należy doliczyć przewody prowadzone od rozdzielacza.
W takim przypadku nie zamawiałbym rury wyłącznie na podstawie jednej liczby z kalkulatora. Najpierw podzieliłbym pomieszczenie na pętle, a dopiero potem zsumował długości. Dzięki temu łatwiej uniknąć sytuacji, w której materiał kończy się kilka metrów przed rozdzielaczem.
Co daje rozstaw 10 cm i kiedy ma sens
Gęstsze ułożenie rur oznacza bardziej równomierne oddawanie ciepła przez posadzkę. Podłoga ma mniej wyraźne różnice temperatur między pasami nad rurą i przestrzeniami pomiędzy nimi, co szczególnie dobrze czuć w łazience, strefie przy dużych przeszkleniach oraz przy ścianach zewnętrznych.
Rozstaw 10 cm pozwala też pracować z niższą temperaturą zasilania niż przy bardzo rzadkim ułożeniu. To korzystne zwłaszcza przy pompie ciepła, ale sam rozstaw nie gwarantuje niskich rachunków. Równie ważne są izolacja podłogi, opór cieplny posadzki, temperatura zasilania i straty ciepła pomieszczenia.
Nie układałbym automatycznie rur co 10 cm na całej powierzchni domu. W dobrze ocieplonym salonie z płytkami często wystarcza rozstaw 15 lub 20 cm, natomiast zagęszczenie do 10 cm może być uzasadnione w łazience albo w pasie przy zimnej ścianie. Ostateczny dobór powinien wynikać z obliczeń zapotrzebowania na ciepło, a nie z samego przyzwyczajenia wykonawcy.
| Rozstaw rur | Orientacyjna ilość rury na 1 m² | Typowe zastosowanie |
|---|---|---|
| 10 cm | około 10 m | łazienki, strefy brzegowe, pomieszczenia o większych stratach |
| 15 cm | około 6,7 m | część pomieszczeń mieszkalnych |
| 20 cm | około 5 m | dobrze ocieplone pomieszczenia o niewielkim obciążeniu cieplnym |
Ta tabela pokazuje przede wszystkim wpływ rozstawu na ilość materiału. Nie można jednak traktować jej jako gotowej tabeli mocy grzewczej, ponieważ wynik zmienia się wraz z rodzajem posadzki i parametrami instalacji.

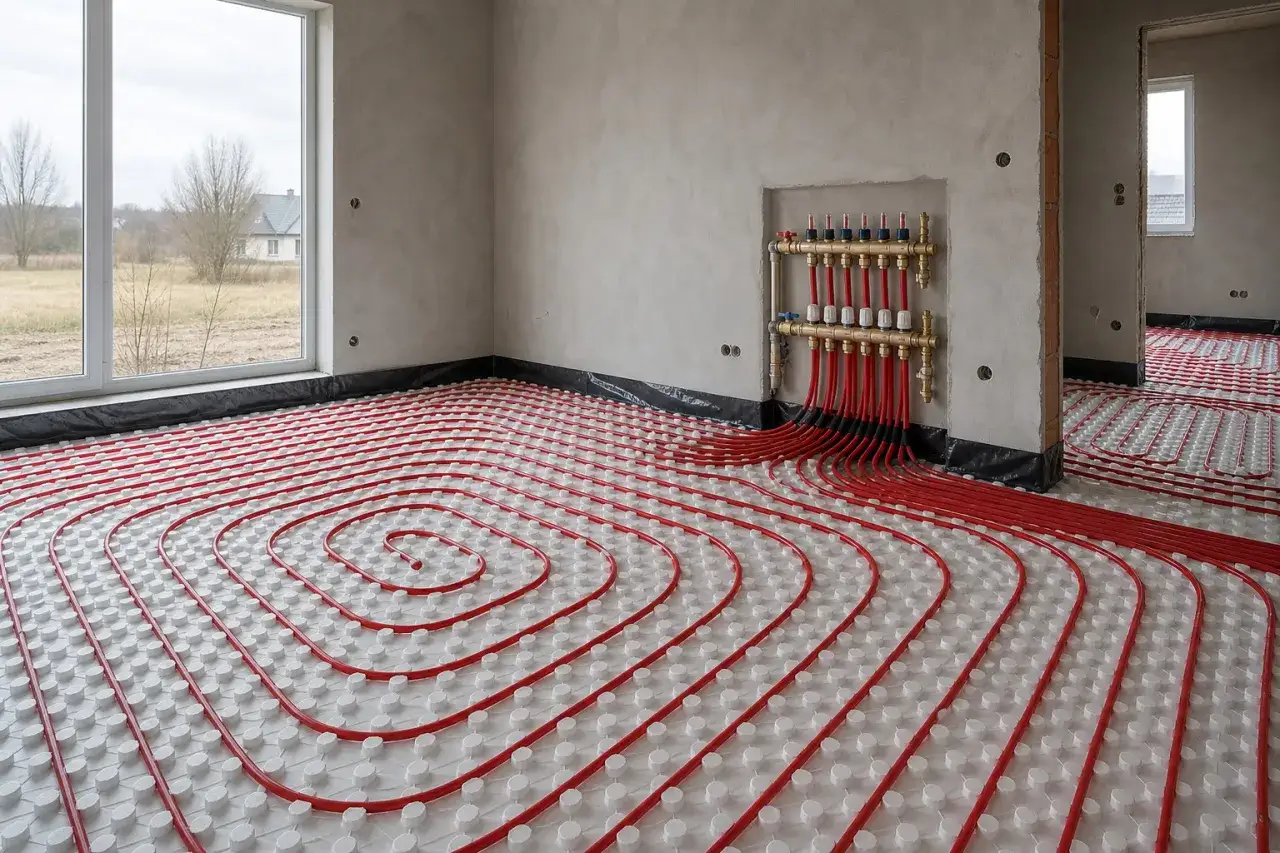

Jak podzielić rurę na pętle, żeby instalacja działała poprawnie
Przy rurze 16 x 2 mm często projektuje się pętle o długości około 70-100 m. W wielu instalacjach przyjmuje się, że całkowita długość obiegu nie powinna przekraczać mniej więcej 100-120 m, ale ostateczną granicę określa system, średnica rury i opory hydrauliczne.
Przy rozstawie 10 cm jedna pętla o długości 80 m pokryje mniej więcej 8 m² aktywnej powierzchni. Pętla 100-metrowa obsłuży około 10 m², lecz po dodaniu dojścia do rozdzielacza może już znaleźć się blisko górnej granicy.
Przeczytaj również: Krzywa grzewcza jak ustawić ogrzewanie bez zgadywania
Przykład podziału pomieszczenia
Dla 16 m² aktywnej podłogi wychodzi około 160 m rury. Rozsądny podział to dwie pętle po około 80 m, a nie jedna pętla o długości 160 m. Krótsze obiegi łatwiej wyregulować, mają mniejsze opory przepływu i zapewniają stabilniejszą pracę pompy obiegowej.
Każda pętla powinna mieć własne podłączenie do rozdzielacza. Nie łączy się rur zatopionych w wylewce przypadkowymi złączkami, dlatego długości trzeba zaplanować przed rozwijaniem materiału. Sam rozstaw 10 cm nie mówi jeszcze, ile obiegów będzie potrzebnych.
Najczęstsze błędy przy obliczaniu ilości rury
W praktyce problemy rzadko wynikają z trudnej matematyki. Częściej ktoś przyjmuje niewłaściwą powierzchnię albo zapomina, że rura biegnie również poza ogrzewanym polem. Zwracam uwagę szczególnie na te pomyłki:
- Liczenie całego metrażu zamiast powierzchni aktywnej.
- Traktowanie 10 cm jako odległości od krawędzi rury, a nie odległości między osiami rur.
- Dodawanie zapasu, ale pomijanie dojść do rozdzielacza.
- Próba ułożenia zbyt dużej powierzchni w jednej pętli.
- Układanie rur pod stałymi meblami bez sprawdzenia późniejszego układu pomieszczenia.
- Dobieranie rozstawu wyłącznie na podstawie ceny rury, bez uwzględnienia strat ciepła.
Nie przesadzałbym też z zapasem. 10-15% jest praktycznym dodatkiem zakupowym, ale nie powinno maskować braku projektu. Jeżeli po obliczeniach wychodzi 200 m rury, a kupimy 250 m bez podziału na obiegi, nadal możemy mieć źle zaplanowaną instalację.
Najważniejsza liczba przed zakupem rury
Dla rozstawu co 10 cm można przyjąć prostą wartość startową 10 m rury na 1 m² aktywnej podłogi. Następnie trzeba odjąć miejsca bez ogrzewania, doliczyć dojścia do rozdzielacza, rozdzielić całość na pętle i dopiero wtedy zamówić materiał z niewielkim zapasem.
Jeżeli instalacja ma współpracować z pompą ciepła, planujesz różne rodzaje posadzek albo budynek ma pomieszczenia o wyraźnie różnych stratach ciepła, sam przelicznik nie wystarczy. W takich warunkach dobrze wykonany projekt podłogówki jest wart więcej niż dodatkowy krąg kupionej na zapas rury, bo decyduje nie tylko o komforcie, lecz także o późniejszej regulacji i kosztach ogrzewania.
