Gdy dwa obiegi grzewcze mają różne ciśnienia, temperatury albo wymagania dotyczące bezpieczeństwa, bezpośrednie połączenie często nie jest dobrym pomysłem. Płytowy wymiennik ciepła pozwala przekazać energię bez mieszania mediów, dlatego znajduje zastosowanie przy kotłach, pompach ciepła, kominkach z płaszczem wodnym, instalacjach c.o. oraz przygotowaniu c.w.u. Poniżej wyjaśniam, jak działa, kiedy warto go zastosować, jak dobrać jego wielkość i jakich błędów unikać.
Najważniejsze informacje o wymienniku płytowym w ogrzewaniu
- Oddziela obiegi hydrauliczne, ale pozwala przekazywać między nimi ciepło.
- Najważniejszymi parametrami doboru są moc, przepływ, temperatury i dopuszczalny spadek ciśnienia.
- Wymiennik do pompy ciepła zwykle wymaga większej powierzchni wymiany niż model dla kotła wysokotemperaturowego.
- Po obu stronach potrzebne są między innymi filtry, pompy, armatura odcinająca i zabezpieczenia.
- Do c.w.u. trzeba dobrać urządzenie odpowiednie do wody pitnej i warunków higienicznych.
Po co montuje się wymiennik płytowy w instalacji c.o.
Wymiennik płytowy przekazuje ciepło z jednego obiegu do drugiego przez cienkie, profilowane płyty ze stali nierdzewnej. Woda po stronie źródła nie miesza się z wodą po stronie instalacji, a energia przepływa przez metalową przegrodę.
Najczęściej stosuję takie rozwiązanie wtedy, gdy instalacja wymaga fizycznego rozdzielenia. Dobrym przykładem jest połączenie kotła na paliwo stałe pracującego w układzie otwartym z grzejnikami w układzie zamkniętym. Wymiennik pozwala również oddzielić obieg starej, zanieczyszczonej instalacji od nowego obiegu z pompą ciepła albo ogrzewaniem podłogowym.
Nie jest to jednak urządzenie, które samo rozwiązuje wszystkie problemy hydrauliczne. Po obu stronach wymiennika nadal trzeba zaprojektować właściwe pompy, naczynia wzbiorcze, zawory bezpieczeństwa i odpowietrzenie. Rozdzielenie obiegów nie zastępuje zabezpieczeń, tylko zmienia sposób ich rozmieszczenia.
- separuje układ otwarty i zamknięty,
- ogranicza przenoszenie zanieczyszczeń i produktów korozji,
- pozwala niezależnie ustawić temperaturę oraz przepływ w każdym obiegu,
- ułatwia połączenie różnych źródeł ciepła,
- może zabezpieczyć delikatniejszą instalację przed niekorzystnymi warunkami pracy po stronie źródła.
Jeżeli oba obiegi mają podobne parametry, dobrą jakość wody i mogą pracować jako jeden układ, wymiennik nie zawsze jest potrzebny. Każdy dodatkowy element oznacza bowiem opory przepływu, koszt oraz konieczność konserwacji.
Jak działa płytowy wymiennik ciepła
Wewnątrz urządzenia znajduje się pakiet cienkich płyt ułożonych naprzemiennie. Między sąsiednimi płytami powstają osobne kanały, którymi płyną dwa media. Gorąca woda oddaje ciepło przez płytę, a chłodniejsza odbiera je po drugiej stronie.
Najlepsze warunki uzyskuje się przy przepływie przeciwprądowym. Oznacza to, że media płyną w przeciwnych kierunkach. Dzięki temu różnica temperatur utrzymuje się na większej długości wymiennika, a urządzenie może pracować efektywnie przy stosunkowo małych gabarytach.
Charakterystyczne przetłoczenia płyt zwiększają turbulencję przepływu. W praktyce poprawia to wymianę ciepła, ale jednocześnie może zwiększać opory hydrauliczne. Dlatego nie wybieram wymiennika wyłącznie na podstawie liczby płyt lub deklarowanej mocy z oferty. Ważny jest cały punkt pracy urządzenia, a nie jeden parametr z tabeli.

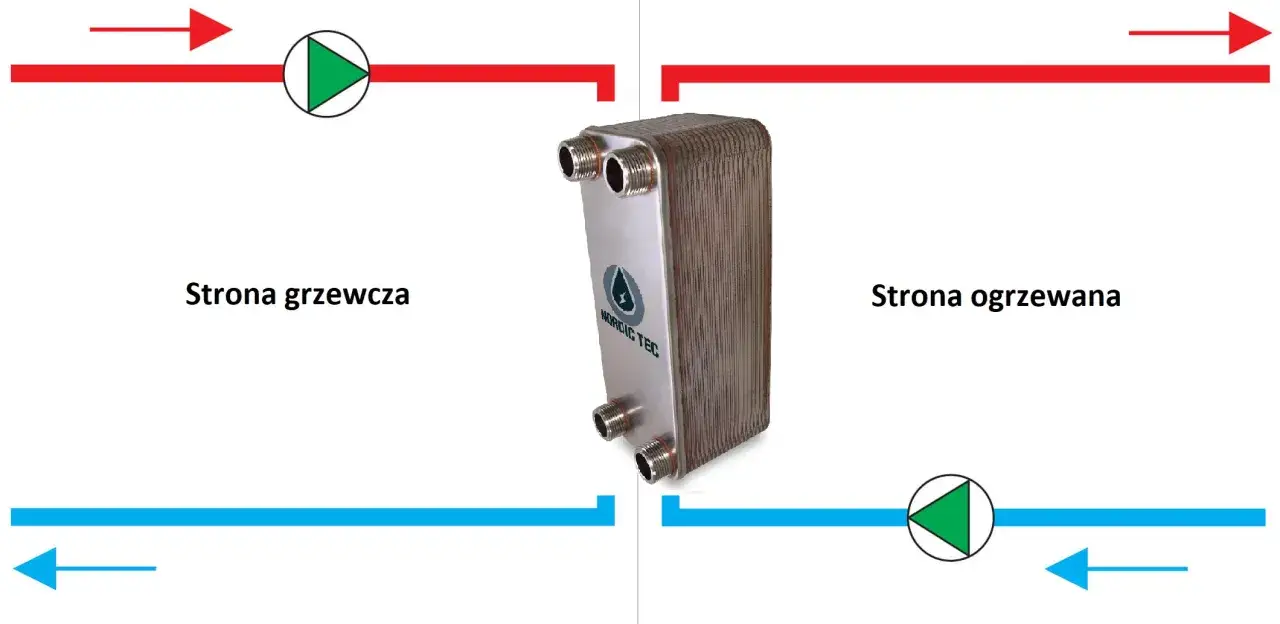

Przykład pracy dwóch obiegów
Załóżmy, że źródło ciepła podaje wodę o temperaturze 70°C, a instalacja odbiera ją przy parametrach 50/30°C. Wymiennik odbiera energię z gorącego obiegu i przekazuje ją do chłodniejszego obiegu grzejnikowego. Oba strumienie pozostają oddzielone, ale temperatura po stronie odbiorczej rośnie.
W instalacji z pompą ciepła sytuacja wygląda inaczej. Przy parametrach rzędu 35/30°C różnica temperatur jest niewielka, więc do przekazania tej samej mocy potrzebny będzie większy wymiennik i większy przepływ niż przy pracy kotła z temperaturą zasilania 70°C.
Jak dobrać wymiennik do mocy i temperatury
Dobór zaczynam od danych projektowych, a nie od pytania, ile płyt ma mieć urządzenie. Potrzebne są co najmniej moc cieplna, temperatury zasilania i powrotu po obu stronach, przepływy oraz dopuszczalny spadek ciśnienia.
Dla wody można orientacyjnie obliczyć przepływ ze wzoru V = P / 1,163 × ΔT, gdzie V oznacza przepływ w metrach sześciennych na godzinę, P moc w kilowatach, a ΔT różnicę temperatur w kelwinach. Przykładowo dla 20 kW i różnicy temperatur 20 K przepływ wynosi około 0,86 m³/h. Przy tej samej mocy i różnicy 5 K będzie to już około 3,44 m³/h.
To pokazuje, dlaczego urządzenie opisane jako „do 20 kW” nie musi sprawdzić się w każdym układzie. Producent może podawać moc dla konkretnych temperatur, określonego przepływu i niewielkiego spadku ciśnienia. Zmiana parametrów pracy może całkowicie zmienić wynik doboru.
| Parametr | Dlaczego ma znaczenie |
|---|---|
| Moc cieplna | Określa, ile energii trzeba przekazać między obiegami. |
| Temperatura zasilania i powrotu | Wpływa na wymaganą powierzchnię wymiany. |
| Przepływ po obu stronach | Decyduje o prędkości przepływu i oporach hydraulicznych. |
| Dopuszczalny spadek ciśnienia | Określa, jak mocne muszą być pompy obiegowe. |
| Rodzaj medium | Ma znaczenie przy wodzie, glikolu i wodzie przeznaczonej do spożycia. |
| Materiał i sposób łączenia płyt | Wpływa na trwałość, możliwość czyszczenia i odporność chemiczną. |
Liczba płyt zwiększa powierzchnię wymiany, ale nie jest jedynym kryterium. Liczą się także wymiary płyt, szerokość kanałów, układ przepływu, średnica przyłączy i rodzaj lutowania lub uszczelek. Wymiennik 50-płytowy jednego producenta nie musi mieć takich samych parametrów jak model 50-płytowy innej firmy.
Rodzaje wymienników i ich praktyczne zastosowanie
Wymienniki lutowane
Wymienniki lutowane są kompaktowe, lekkie i często stosunkowo niedrogie. Płyty ze stali nierdzewnej są połączone lutem, zwykle miedzianym, dlatego urządzenie zajmuje mało miejsca i dobrze sprawdza się w domowych instalacjach c.o., układach solarnych oraz przy separacji obiegów.
Ich wadą jest brak możliwości rozebrania pakietu płyt. Jeżeli dojdzie do silnego zakamienienia albo niedrożności, czyszczenie wykonuje się chemicznie, a w trudnych przypadkach urządzenie trzeba wymienić. Z tego powodu przed wymiennikiem montuję filtr siatkowy na każdym obiegu.
Wymienniki skręcane
Modele skręcane mają ramę, śruby i uszczelki. Można je otworzyć, wyczyścić i zmienić liczbę płyt, dlatego są popularne w większych instalacjach oraz tam, gdzie jakość wody jest gorsza.
Koszt zakupu jest wyższy, a urządzenie wymaga więcej miejsca i okresowej kontroli uszczelek. W budynku jednorodzinnym często będzie rozwiązaniem na wyrost, ale w kotłowni wielorodzinnej, obiekcie usługowym czy węźle cieplnym jego serwisowalność może mieć dużą wartość.
Przeczytaj również: Jak podłączyć zawór trójdrożny bez błędów?
Wymienniki do c.w.u.
Wymiennik przygotowujący ciepłą wodę użytkową pracuje po stronie wody wodociągowej, dlatego trzeba dobrać go z uwzględnieniem materiału, odporności na korozję i warunków higienicznych. W wielu układach stosuje się wykonanie całkowicie ze stali nierdzewnej albo rozwiązanie dopuszczone przez producenta do kontaktu z wodą użytkową.
Przy c.w.u. występują krótkotrwałe, ale wysokie pobory mocy. Wymiennik dobrany wyłącznie do średniego zużycia może nie zapewnić odpowiedniej temperatury podczas jednoczesnego korzystania z kilku punktów poboru. Ważny jest przepływ szczytowy, a nie tylko moc kotła.
Jak powinien wyglądać prawidłowy montaż
Wymiennik montuje się zgodnie z oznaczeniami króćców i kierunkiem przepływu wskazanym przez producenta. Najczęściej pracuje w pozycji pionowej, ale decydujące znaczenie ma dokumentacja konkretnego modelu. Błędne podłączenie może ograniczyć wymianę ciepła i utrudnić odpowietrzanie.
Po obu stronach urządzenia powinny znaleźć się zawory odcinające, aby można było wykonać serwis bez opróżniania całej instalacji. Przydatne są również termometry na zasilaniu i powrocie, manometry oraz zawory spustowe. Dzięki nim można szybko ocenić, czy problem wynika z braku przepływu, zapowietrzenia czy zabrudzenia.
- filtr lub separator zanieczyszczeń przed każdym wejściem do wymiennika,
- pompa obiegowa dobrana do rzeczywistego przepływu i oporów,
- odpowietrzenie w miejscach, w których może gromadzić się powietrze,
- zawory bezpieczeństwa właściwe dla każdego zabezpieczanego obiegu,
- naczynie wzbiorcze po stronie zamkniętej, a w razie potrzeby również po stronie źródła,
- izolacja cieplna ograniczająca straty energii i ryzyko kondensacji.
W układzie z dwoma pompami ich wydajność nie powinna być dobierana przypadkowo. Pompa po stronie źródła musi zapewnić przepływ wymagany przez źródło ciepła, a pompa po stronie instalacji musi pokonać opory całego obiegu wraz z wymiennikiem. Za mały przepływ daje niską temperaturę po stronie odbiorczej, natomiast zbyt duży zwiększa hałas i zużycie energii elektrycznej.
Najczęstsze błędy i objawy złego doboru
Najczęściej spotykam dobór wykonany na podstawie samej mocy kotła. To za mało, szczególnie przy pompie ciepła, ogrzewaniu podłogowym i przygotowaniu c.w.u. Drugi częsty błąd to pomijanie filtrów, przez co osad trafia bezpośrednio do wąskich kanałów wymiennika.
| Objaw | Możliwa przyczyna | Co sprawdzić |
|---|---|---|
| Niska temperatura po stronie instalacji | Za mały wymiennik, zbyt mały przepływ lub zapowietrzenie | Temperatury, przepływy, pompę i odpowietrzenie |
| Duża różnica ciśnień | Zabrudzenie kanałów albo zbyt małe przyłącza | Filtr, spadek ciśnienia i drożność wymiennika |
| Hałas w rurach | Za duża prędkość przepływu lub kawitacja pompy | Nastawę pompy, średnice rur i ciśnienie |
| Wahania temperatury c.w.u. | Niewłaściwy dobór do przepływu szczytowego | Przepływ chwilowy i automatykę regulacyjną |
| Częste zapychanie | Brak filtracji lub zanieczyszczony stary obieg | Stan instalacji i sposób ochrony wymiennika |
Nie powinno się także montować zwykłego wymiennika do c.o. w obiegu c.w.u. tylko dlatego, że ma odpowiednią moc. Kontakt z wodą użytkową wymaga właściwego materiału i przeznaczenia. Osobną kwestią jest temperatura c.w.u., którą trzeba kontrolować zgodnie z projektem, automatyką i wymaganiami dotyczącymi bezpieczeństwa użytkowników.
Ile kosztuje wymiennik i cały układ
Cena samego urządzenia zależy od rodzaju, liczby płyt, przyłączy, materiału oraz producenta. Orientacyjnie w 2026 roku mały wymiennik lutowany do instalacji domowej kosztuje zwykle około 250-900 zł, większe modele lutowane około 500-1500 zł, a wymienniki skręcane najczęściej od około 1500 zł wzwyż.
To jednak tylko cena korpusu. Do kosztu trzeba doliczyć filtry, zawory, pompy, zabezpieczenia, izolację, uchwyty i robociznę. W istniejącej kotłowni wykonanie kompletnego układu separacji może kosztować około 1500-4000 zł, a bardziej rozbudowane instalacje będą droższe.
Najtańszy wymiennik nie zawsze jest oszczędnością. Jeżeli ma małe przyłącza i duże opory, potrzebna będzie mocniejsza pompa. Jeżeli został dobrany zbyt mało, instalacja będzie pracowała z niedogrzaniem. Z mojego punktu widzenia lepiej zapłacić za poprawny dobór i dostęp do serwisu niż kupić przypadkowy model tylko dlatego, że ma dużo płyt.
Dobry wymiennik zaczyna się od danych
Płytowy wymiennik ciepła dobrze sprawdza się wtedy, gdy trzeba rozdzielić obiegi, a jednocześnie zachować sprawny transfer energii. Największą różnicę robią nie marketingowe deklaracje, lecz prawidłowo określone temperatury, przepływy, moc i jakość medium.
Przed zakupem warto przygotować parametry źródła ciepła, instalacji odbiorczej i ewentualnie c.w.u. Jeżeli brakuje danych o przepływie albo spadku ciśnienia, bezpieczniej zlecić dobór instalatorowi. Wymiennik jest mały, ale wpływa na pracę całej kotłowni, dlatego jego wybór powinien wynikać z obliczeń, a nie z samej liczby płyt.
