Największy błąd przy podłączaniu kolektora słonecznego polega na traktowaniu go jak dodatkowej grzałki, którą wystarczy wpiąć do zwykłego bojlera. Prawidłowa instalacja wymaga odpowiedniego zasobnika, zamkniętego obiegu glikolowego, automatyki, zabezpieczeń i właściwego połączenia z instalacją ciepłej wody. Poniżej pokazuję, jak zaplanować taki układ, w jakiej kolejności go wykonać i na co uważać, aby nie uszkodzić urządzeń ani nie stworzyć zagrożenia dla domowników.
Najważniejsze zasady skutecznego podłączenia instalacji solarnej
- Zasobnik biwalentny z dolną wężownicą solarną jest najlepszym partnerem dla kolektora.
- Obieg kolektorów powinien pracować jako zamknięty układ z płynem solarnym, pompą, naczyniem przeponowym i zaworem bezpieczeństwa.
- Do zwykłego bojlera bez wężownicy nie wolno wpuszczać glikolu ani wody z kolektora.
- Typowy układ dla domu jednorodzinnego obejmuje 2 kolektory, zasobnik 250-300 l i sterownik różnicowy, ale dobór zależy od liczby mieszkańców.
- Temperatura wody użytkowej wymaga ochrony przed poparzeniem, dlatego przy wyjściu z zasobnika montuje się zawór mieszający termostatyczny.
Zacznij od właściwego bojlera i schematu instalacji
Pytanie, jak podłączyć kolektor słoneczny do bojlera, ma sens dopiero po sprawdzeniu, jaki bojler znajduje się w budynku. Najwygodniej wykorzystać zasobnik biwalentny, czyli zbiornik z dwiema wężownicami. Dolna wężownica odbiera ciepło z kolektorów, a górna może być zasilana przez kocioł, pompę ciepła albo grzałkę elektryczną.
Zwykły bojler elektryczny z jedną grzałką nie ma miejsca, do którego można bezpiecznie podłączyć obieg solarny. W takiej sytuacji trzeba wymienić go na zasobnik z wężownicą albo zastosować dodatkowy wymiennik płytowy i osobny obieg pompowy. To drugie rozwiązanie jest możliwe, ale ma więcej elementów, kosztuje więcej i wymaga starannego sterowania.
Jak wygląda prawidłowy układ

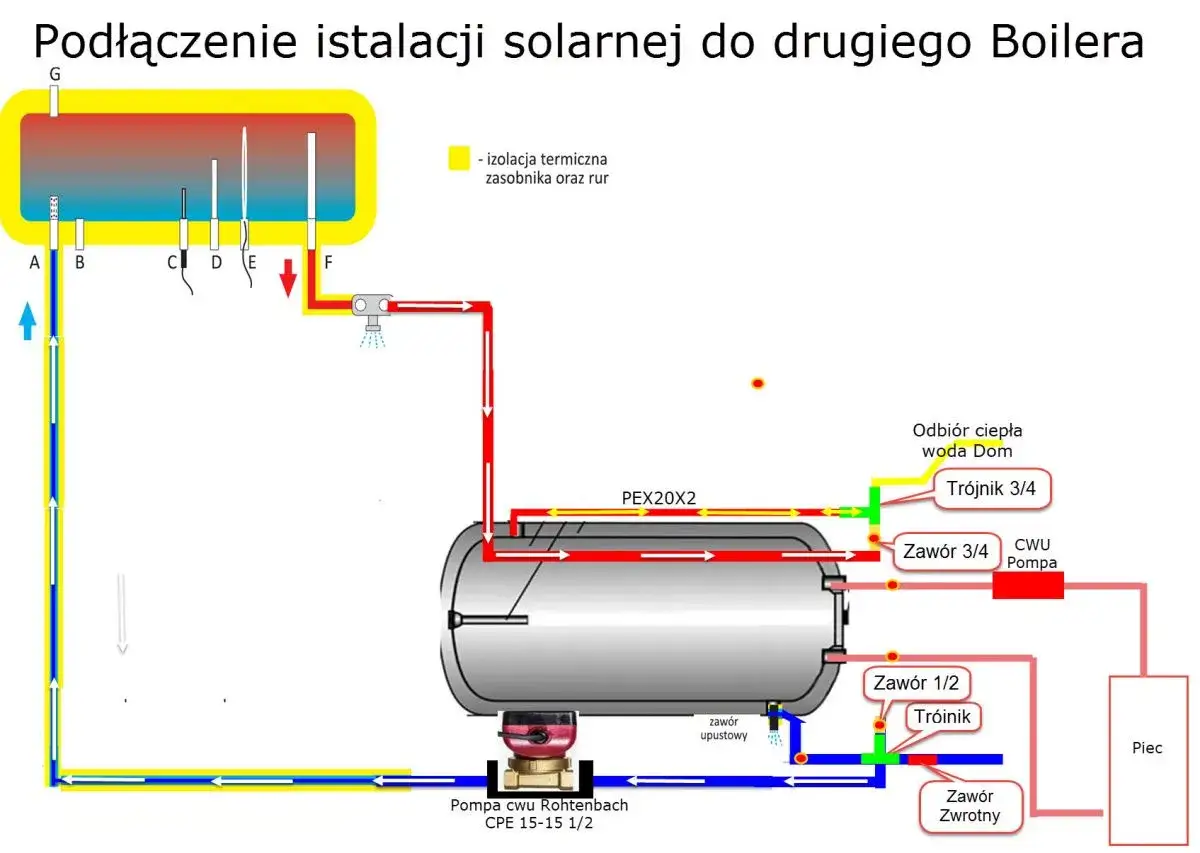

W obiegu solarnym płyn przepływa między kolektorami a dolną wężownicą zasobnika. Schemat można opisać następująco:
- kolektor podgrzewa płyn solarny,
- ciepły płyn trafia do odpowiedniego króćca dolnej wężownicy,
- wężownica przekazuje energię wodzie użytkowej w zbiorniku,
- schłodzony płyn wraca przez grupę pompową do kolektora.
Dokładne króćce zasilania i powrotu trzeba odczytać z instrukcji zasobnika. Nie zakładam, że ich położenie jest identyczne w każdym modelu. Błąd w kierunku przepływu może ograniczyć wydajność, a źle zamontowana pompa może powodować zapowietrzanie lub hałas.
Dobór pojemności zasobnika
W domowych instalacjach często przyjmuje się orientacyjnie 50-70 litrów pojemności na osobę oraz około 1-1,5 m² powierzchni kolektora na osobę. Dla czteroosobowej rodziny typowym punktem wyjścia będzie zasobnik 250-300 l i dwa kolektory płaskie, ale nie jest to sztywna reguła.
Za mały zbiornik szybko osiąga wysoką temperaturę i częściej przechodzi w stan zastoju. Za duży będzie trudniejszy do nagrzania zimą. Przy doborze trzeba uwzględnić zużycie wody, ustawienie dachu, zacienienie, rodzaj kolektorów oraz to, czy instalacja ma wspierać wyłącznie c.w.u., czy również ogrzewanie budynku.
Elementy potrzebne do bezpiecznego podłączenia
Samo połączenie rur między kolektorem a bojlerem nie tworzy kompletnej instalacji. Potrzebny jest cały obieg hydrauliczny, który wytrzyma wysoką temperaturę, ciśnienie i okresowe przegrzewanie latem. W praktyce największą różnicę robią właśnie elementy, których nie widać na pierwszy rzut oka.
| Element | Rola w instalacji |
|---|---|
| Grupa pompowa | Zawiera pompę obiegową, przepływomierz, zawory odcinające, manometr i często separator powietrza. |
| Sterownik różnicowy | Porównuje temperaturę kolektora i zasobnika, a następnie uruchamia lub wyłącza pompę. |
| Naczynie przeponowe solarne | Kompensuje wzrost objętości płynu podczas nagrzewania instalacji. |
| Zawór bezpieczeństwa | Chroni obieg przed nadmiernym ciśnieniem. Jego nastawa musi odpowiadać projektowi i elementom instalacji. |
| Płyn solarny | Najczęściej jest to mieszanina na bazie glikolu propylenowego odporna na niską i wysoką temperaturę. |
| Izolacja wysokotemperaturowa | Ogranicza straty ciepła na przewodach prowadzonych między dachem a zasobnikiem. |
| Czujniki temperatury | Mierzą temperaturę kolektora oraz wody w zasobniku i przekazują dane do sterownika. |
Przewody solarne wykonuje się zwykle z miedzi albo stali nierdzewnej przeznaczonej do instalacji wysokotemperaturowych. Zwykła otulina do zimnej wody może szybko sparcieć. Używam izolacji odpornej co najmniej na temperaturę przewidzianą przez producenta kolektora, a na zewnątrz zabezpieczam ją przed promieniowaniem UV i wilgocią.
Po stronie wody użytkowej potrzebne są między innymi zawór odcinający, zawór bezpieczeństwa, a często także reduktor ciśnienia i naczynie przeponowe do c.w.u. Zaworu bezpieczeństwa nie wolno odcinać zaworem kulowym, ponieważ w razie wzrostu ciśnienia zbiornik zostałby pozbawiony podstawowej ochrony.
Podłączenie kolektora do zasobnika krok po kroku
1. Przygotuj miejsce na zasobnik i automatykę
Zasobnik powinien stać na stabilnym podłożu, możliwie blisko kotłowni lub pomieszczenia technicznego. Zbiornik o pojemności 300 l po napełnieniu waży ponad 300 kg, dlatego trzeba uwzględnić ciężar wody, urządzenia i ewentualnej podstawy.
Grupę pompową oraz sterownik montuje się tak, aby można było odczytać manometr, odpowietrzyć układ i wykonać serwis. Nie chowam tych elementów za zabudową, która utrudnia dostęp. Instalacja solarna wymaga okresowej kontroli ciśnienia i stanu płynu.
2. Wykonaj obieg między kolektorem a dolną wężownicą
Od kolektora do zasobnika prowadzi się przewód zasilający i powrotny. Rury powinny mieć możliwie prosty przebieg, bez niepotrzebnych załamań, kieszeni powietrznych i odcinków, w których może zalegać płyn.
Zasilanie z kolektora łączy się z króćcem wężownicy wskazanym przez producenta jako wejściowy, a wyjście wężownicy prowadzi przez grupę pompową z powrotem do kolektora. Kierunek przepływu trzeba sprawdzić na schemacie konkretnego zasobnika, ponieważ podobnie wyglądające urządzenia mogą mieć różnie opisane przyłącza.
3. Zamontuj pompę, zawory i zabezpieczenia
Pompa obiegowa powinna znajdować się w grupie solarnej, razem z przepływomierzem i zaworami serwisowymi. Naczynie przeponowe oraz zawór bezpieczeństwa montuje się zgodnie z dokumentacją zestawu, zwykle na powrocie obiegu.
Wylot zaworu bezpieczeństwa należy odprowadzić w sposób widoczny i bezpieczny, aby można było zauważyć ewentualny zrzut płynu. Nie prowadzi się go do miejsca, w którym wyciek pozostałby niewidoczny. Przy pracach na dachu trzeba dodatkowo uwzględnić ochronę przewodów przed przegrzaniem i zamarzaniem.
4. Podłącz wodę użytkową
Zimna woda trafia do króćca zimnej wody zasobnika przez zawór odcinający i zespół zabezpieczający. Zawór bezpieczeństwa powinien być zamontowany bezpośrednio przy zbiorniku, bez elementu, który mógłby przypadkowo odciąć go od instalacji.
Na wyjściu ciepłej wody warto zastosować termostatyczny zawór mieszający. Woda w zasobniku może mieć więcej niż 60°C, szczególnie po słonecznym dniu z małym poborem. Zawór miesza ją z zimną wodą i ogranicza temperaturę na punktach czerpalnych, zmniejszając ryzyko poparzenia.
5. Zamontuj czujniki i ustaw sterownik
Czujnik kolektora umieszcza się w miejscu wskazanym przez producenta, zwykle w tulei pomiarowej przy wyjściu z kolektora. Drugi czujnik trafia do kieszeni pomiarowej zasobnika, najczęściej w dolnej części zbiornika, przy wężownicy solarnej.
Sterownik uruchamia pompę wtedy, gdy kolektor jest cieplejszy od zasobnika o określoną różnicę temperatur. Często spotyka się start przy różnicy około 6-10°C i wyłączenie przy różnicy około 2-4°C, ale nastawy powinny wynikać z instrukcji i charakterystyki instalacji. Zbyt mała różnica powoduje częste załączanie pompy, a zbyt duża obniża uzysk energii.
Przeczytaj również: Jak podłączyć zawór trójdrożny bez błędów?
6. Napełnij, odpowietrz i sprawdź szczelność
Obieg solarny napełnia się właściwym płynem za pomocą pompy do napełniania, a nie przez przypadkowe wlanie cieczy do rury. Po napełnieniu trzeba odpowietrzyć układ, ustawić ciśnienie robocze i sprawdzić wszystkie połączenia.
Próbę szczelności wykonuje się przed założeniem izolacji. Po uruchomieniu kontroluję również przepływ, wskazanie manometru, pracę pompy oraz temperatury z obu stron wężownicy. Brak przepływu przy nagrzanym kolektorze może oznaczać powietrze w instalacji, zablokowany zawór, źle podłączoną pompę albo zbyt niskie ciśnienie.
Najczęstsze błędy i sytuacje, w których układ nie działa
Najpoważniejszy błąd to próba połączenia kolektora bezpośrednio z wodą użytkową w bojlerze. Kolektor pracuje w zmiennych temperaturach, a jego płyn może być zanieczyszczony lub niezdatny do picia. Obieg solarny i woda użytkowa muszą być rozdzielone wężownicą albo wymiennikiem.
- Brak naczynia przeponowego powoduje gwałtowne skoki ciśnienia po nagrzaniu płynu.
- Zwykła izolacja rur może się stopić lub stracić właściwości na gorącym przewodzie.
- Nieprawidłowe położenie czujnika sprawia, że pompa włącza się za późno albo pracuje bez pożytku.
- Brak zaworu mieszającego zwiększa ryzyko poparzenia przy poborze wody.
- Zbyt cienkie lub zbyt długie przewody zwiększają opory przepływu i obniżają sprawność.
- Brak ochrony przed zastojem może doprowadzić do przegrzania płynu podczas urlopu i dużego nasłonecznienia.
Latem instalacja może osiągnąć stan stagnacji, czyli sytuację, w której kolektor jest gorący, ale pompa nie odbiera ciepła, bo zasobnik osiągnął ustawioną temperaturę. Nie jest to automatycznie awaria. Układ musi jednak mieć płyn, naczynie przeponowe, przewody i zabezpieczenia dobrane do takich warunków. Nie zasłaniałbym kolektora przypadkowymi materiałami ani nie spuszczał płynu bez konsultacji z producentem.
Osobnej uwagi wymaga ochrona mikrobiologiczna wody. Jeżeli instalacja solarna przez dłuższy czas nie podnosi temperatury w całym zasobniku, źródło dodatkowe powinno okresowo przeprowadzać cykl podgrzania zgodnie z zaleceniami producenta. Jednocześnie temperatura na kranach powinna być ograniczona przez zawór mieszający.
W praktyce często okazuje się też, że problem nie leży w samym kolektorze, lecz w zacienieniu, złym kącie montażu albo braku izolacji rur. Kolektor ustawiony na południowy wschód lub południowy zachód może działać dobrze, ale duży cień od komina, drzewa lub sąsiedniego budynku potrafi odebrać więcej energii niż niewielka różnica w orientacji dachu.
Ile kosztuje wykonanie takiego połączenia
Cena zależy od tego, czy montowana jest cała instalacja, czy tylko podłączany istniejący kolektor do nowego zasobnika. Dla orientacji, mały kompletny układ dla domu jednorodzinnego z dwoma kolektorami, zasobnikiem 250-300 l, automatyką i montażem może kosztować około 12 000-25 000 zł. To szeroki przedział, bo znaczenie ma typ kolektora, długość przewodów, konstrukcja dachowa i zakres prac.
| Zakres prac | Orientacyjny koszt | Co najbardziej zmienia cenę |
|---|---|---|
| Podłączenie istniejącego kolektora do przygotowanego zasobnika | około 3 000-8 000 zł | Długość przewodów, stan instalacji i konieczność wymiany osprzętu. |
| Nowy zasobnik biwalentny z automatyką | około 4 000-10 000 zł | Pojemność, liczba wężownic, izolacja i marka urządzenia. |
| Kompletna instalacja z kolektorami i montażem | około 12 000-25 000 zł | Liczba kolektorów, dach, konstrukcja i prace dodatkowe. |
| Wymiennik płytowy do zwykłego bojlera | około 3 000-7 000 zł za rozbudowę | Dodatkowa pompa, sterowanie, armatura i miejsce na montaż. |
Podane kwoty traktuję jako orientacyjne, a nie cennik. Jeżeli instalator proponuje podłączenie kolektora do istniejącego bojlera bez sprawdzenia wężownicy, zabezpieczeń i sposobu sterowania, niska cena nie jest dobrą wiadomością. Najdroższe bywają późniejsze poprawki po przegrzaniu instalacji albo połączeniu niewłaściwych materiałów.
Kiedy można wykonać instalację samodzielnie
Doświadczony majsterkowicz może przygotować uchwyty, trasę przewodów i część połączeń po stronie wodnej, ale obieg solarny wymaga większej ostrożności. Występują w nim wysokie temperatury, ciśnienie, praca na dachu oraz elementy elektryczne. Samodzielne wykonanie ma sens tylko wtedy, gdy użytkownik zna zasady hydrauliki, potrafi wykonać próbę szczelności i ma dokumentację wszystkich urządzeń.
Podłączenie elektryczne pompy i sterownika powinien wykonać elektryk z odpowiednimi uprawnieniami, a montaż dachowy musi uwzględniać obciążenie wiatrem i szczelność pokrycia. Po uruchomieniu warto spisać ciśnienie, rodzaj płynu, nastawy sterownika i datę pierwszego serwisu. Taka karta instalacji ułatwia późniejszą diagnostykę.
Jeżeli zasobnik nie ma wolnej wężownicy, kolektorów jest kilka, przewody są długie albo dach jest trudnodostępny, zleciłbym całość fachowcowi. Najważniejsze nie jest samo uruchomienie pompy, lecz uzyskanie stabilnego przepływu, bezpiecznego ciśnienia i kontrolowanej temperatury wody.
Dobrze podłączony kolektor pracuje spokojnie przez lata
Najrozsądniejszy układ dla większości domów to kolektor połączony z dolną wężownicą zasobnika biwalentnego, zamknięty obieg glikolowy, grupa pompowa, sterownik różnicowy oraz komplet zabezpieczeń. Zwykły bojler bez wężownicy nie powinien być łączony z kolektorem na skróty.
Po uruchomieniu sprawdzałbym instalację po kilku dniach pracy, przed sezonem letnim i po pierwszym okresie zimowym. Kontrola ciśnienia, przepływu, izolacji oraz koloru i stanu płynu solarnego zajmuje niewiele czasu, a pozwala wcześnie wykryć nieszczelność albo problem z odpowietrzeniem. Właśnie takie drobne kontrole robią większą różnicę niż szukanie kilku dodatkowych procent sprawności w samym kolektorze.
