Przy podłączaniu grzejnika drabinkowego najważniejsze jest nie to, czy rura biegnie z lewej, czy z prawej strony, lecz który króciec producent przeznaczył na zasilanie. Wyjaśniam, jak rozpoznać właściwy kierunek przepływu, kiedy można wybrać dowolną stronę, jak podłączyć grzejnik z grzałką elektryczną i jak uniknąć błędów powodujących hałas albo słabe grzanie.
O właściwym podłączeniu decyduje układ króćców, nie sama strona ściany
- Zasilanie najczęściej prowadzi się do górnego króćca, a powrót do dolnego.
- Lewa lub prawa strona zależy od konstrukcji grzejnika i instrukcji producenta.
- W modelach z podłączeniem dolnym trzeba zachować oznaczenia zasilania i powrotu.
- Głowicę termostatyczną montuje się zwykle na zasilaniu, a zawór odcinający na powrocie.
- Odwrócenie kierunku w zaworze jednokierunkowym może powodować szum i problemy z regulacją.
Z której strony doprowadzić zasilanie do grzejnika drabinkowego
W typowym grzejniku drabinkowym zasilanie podłącza się do górnego króćca, ponieważ gorąca woda powinna najpierw wypełnić górną część grzejnika. Schłodzona woda wraca instalacją przez króciec położony niżej. Taki układ zapewnia równomierne nagrzewanie szczebelków.
Nie ma jednak jednej uniwersalnej zasady, że zasilanie musi znajdować się po lewej albo zawsze po prawej stronie. W wielu symetrycznych modelach można wybrać stronę podłączenia, ale decydujące są oznaczenia na grzejniku, karta techniczna i typ zastosowanych zaworów.
Gdy patrzę na grzejnik od frontu, lewy górny króciec oznacza stronę lewą, a prawy górny stronę prawą. To drobne doprecyzowanie ma znaczenie, bo monter stojący za grzejnikiem może łatwo opisać strony odwrotnie.
Najczęstsze warianty przyłączy
| Układ podłączenia | Typowy sposób prowadzenia | Co trzeba sprawdzić |
|---|---|---|
| Boczne, naprzemienne | Zasilanie u góry po jednej stronie, powrót na dole po przeciwnej | Czy producent dopuszcza podłączenie krzyżowe |
| Boczne, jednostronne | Zasilanie i powrót po tej samej stronie, na różnych wysokościach | Kolejność króćców oraz kierunek zaworu |
| Dolne | Oba przewody wychodzą od dołu grzejnika | Oznaczenia zasilania i powrotu na przyłączach |
| Środkowe | Przewody są prowadzone przez centralny blok przyłączeniowy | Rozstaw, gwint i zgodność z dedykowanym zestawem |
Dlaczego zasilanie zwykle trafia do górnego króćca
Grzejnik oddaje ciepło wtedy, gdy woda przepływa przez niego w zaplanowany sposób. Gorąca woda wpływa do górnej części, a po przekazaniu energii opada i opuszcza grzejnik przez dolny króciec jako powrót o niższej temperaturze.
Podłączenie odwrotne nie zawsze od razu unieruchomi ogrzewanie. Grzejnik może częściowo działać, ale często nagrzewa się nierówno, wolniej reaguje na głowicę termostatyczną albo zaczyna wydawać szum. W małym grzejniku łazienkowym różnica może być niewielka, lecz przy niektórych zaworach i większych przepływach staje się wyraźna.
W instalacji z pompą obiegową przepływ wymusza pompa, ale nie zmienia to zasady poprawnego kierunku. Pompa nie naprawi błędnie zamienionego zasilania z powrotem, zwłaszcza gdy zawór termostatyczny ma określony kierunek przepływu.

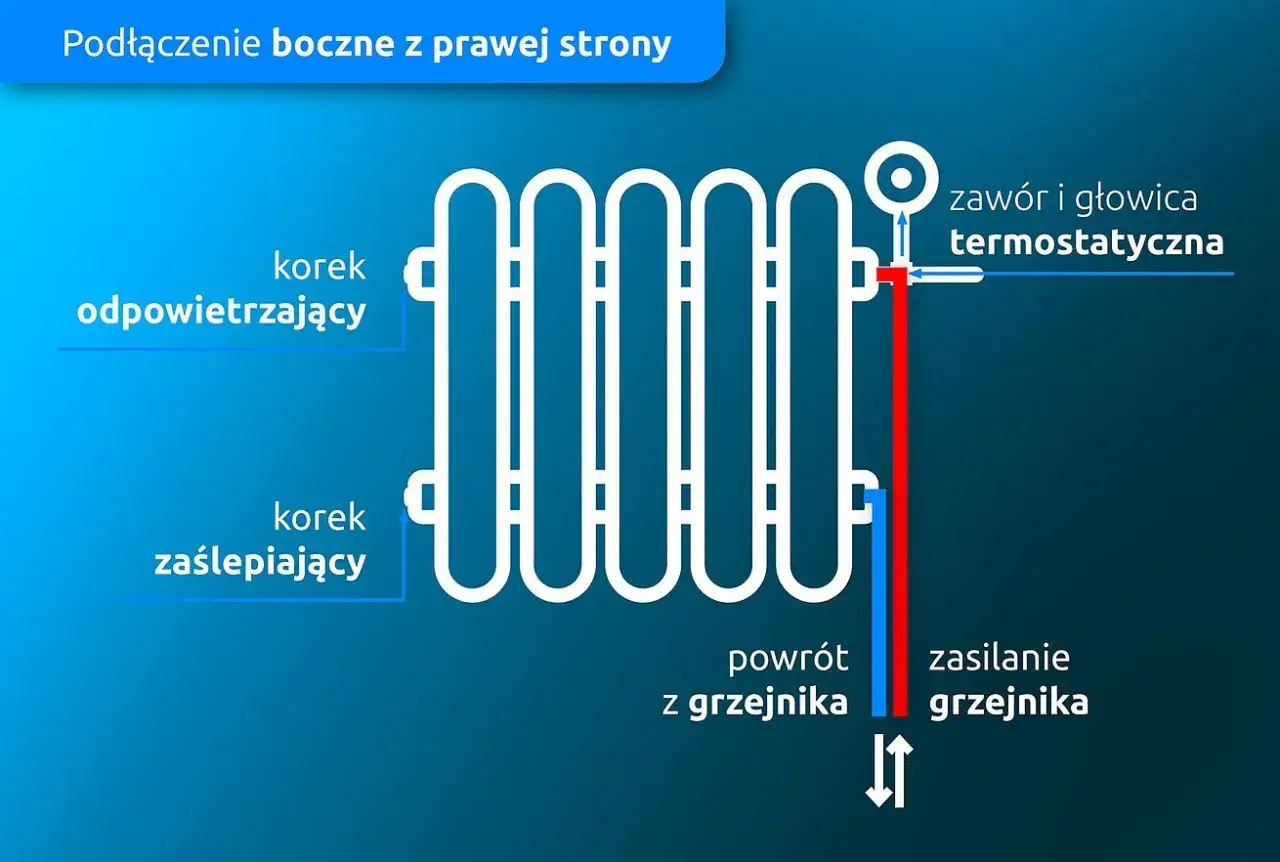

Podłączenie jednostronne i krzyżowe
Przy krótkim grzejniku drabinkowym podłączenie jednostronne, czyli zasilanie i powrót po tej samej stronie, zwykle działa poprawnie, jeśli producent przewidział taki wariant. Przy dłuższych lub wyższych modelach korzystniejsze może być podłączenie krzyżowe, ponieważ ułatwia doprowadzenie gorącej wody do całej powierzchni grzewczej.
Nie traktuję jednak podłączenia krzyżowego jako automatycznie lepszego. Jeżeli instrukcja wymaga układu jednostronnego albo grzejnik ma wewnętrzne przegrody, zmiana schematu może pogorszyć przepływ. Najpierw sprawdza się konstrukcję konkretnego modelu, dopiero później dobiera sposób prowadzenia rur.
Jak rozpoznać właściwy króciec przed montażem
Przed przykręceniem zaworów trzeba odczytać oznaczenia na grzejniku lub opakowaniu. Producenci stosują między innymi symbole zasilania i powrotu, strzałki kierunku przepływu oraz oznaczenia przyłączy dolnych. Jeśli oznaczeń nie ma, pomocna będzie instrukcja przypisana do dokładnego modelu, a nie tylko do całej serii.
- Ustaw grzejnik tak, jak będzie zamontowany na ścianie.
- Sprawdź, czy króćce są boczne, dolne, środkowe czy mieszane.
- Odczytaj oznaczenia FLOW, IN, zasilanie oraz RETURN, OUT, powrót, jeśli występują.
- Porównaj rozstaw przyłączy z przygotowanymi rurami.
- Sprawdź strzałkę na zaworze termostatycznym i zaworze powrotnym.
W standardowych instalacjach grzewczych często spotyka się przyłącza z gwintem G 1/2, ale nie wolno dobierać armatury wyłącznie na podstawie tego założenia. Liczy się również rozstaw, długość osi przyłączy, rodzaj rur oraz to, czy zestaw jest prosty, kątowy lub osiowy.
Praktyczna rada, która oszczędza sporo czasu, jest prosta. Zanim schowasz rury w ścianie, połóż grzejnik na podłodze i przyłóż zawory w docelowym układzie. Od razu widać wtedy, czy zasilanie rzeczywiście trafia do właściwego króćca i czy głowica nie będzie kolidowała ze ścianą.
Co zmienia podłączenie dolne
W grzejnikach z przyłączem dolnym zasilanie i powrót mogą znajdować się obok siebie albo być rozstawione symetrycznie. Z zewnątrz oba króćce wyglądają podobnie, dlatego nie należy podłączać rur na zasadzie „lewy do lewego”.
W niektórych modelach zasilanie znajduje się po lewej stronie bloku przyłączeniowego, a w innych po prawej. Zdarzają się także grzejniki odwracalne, w których kierunek można zmienić po odpowiednim ustawieniu wkładki lub zastosowaniu właściwego zaworu. Bez dokumentacji łatwo pomylić te warianty.
Przyłącze środkowe wymaga szczególnej dokładności. Zwykle przygotowuje się je w osi grzejnika, a rury powinny wyjść ze ściany w miejscu zgodnym z podanym przez producenta rozstawem, często wynoszącym 50 mm. Nawet niewielkie przesunięcie może później utrudnić montaż maskownic.
Głowica termostatyczna i powrót
Głowicę termostatyczną montuje się na zaworze zasilającym. Reguluje ona dopływ gorącej wody do grzejnika. Na powrocie stosuje się zawór odcinający lub regulacyjny, który pozwala odłączyć grzejnik i zrównoważyć przepływ w instalacji.
Jeśli głowica znajduje się na powrocie, regulacja może być mniej stabilna, a zawór może pracować w warunkach, do których nie został przeznaczony. Sam fakt, że grzejnik po takim montażu grzeje, nie oznacza jeszcze, że instalacja działa prawidłowo.

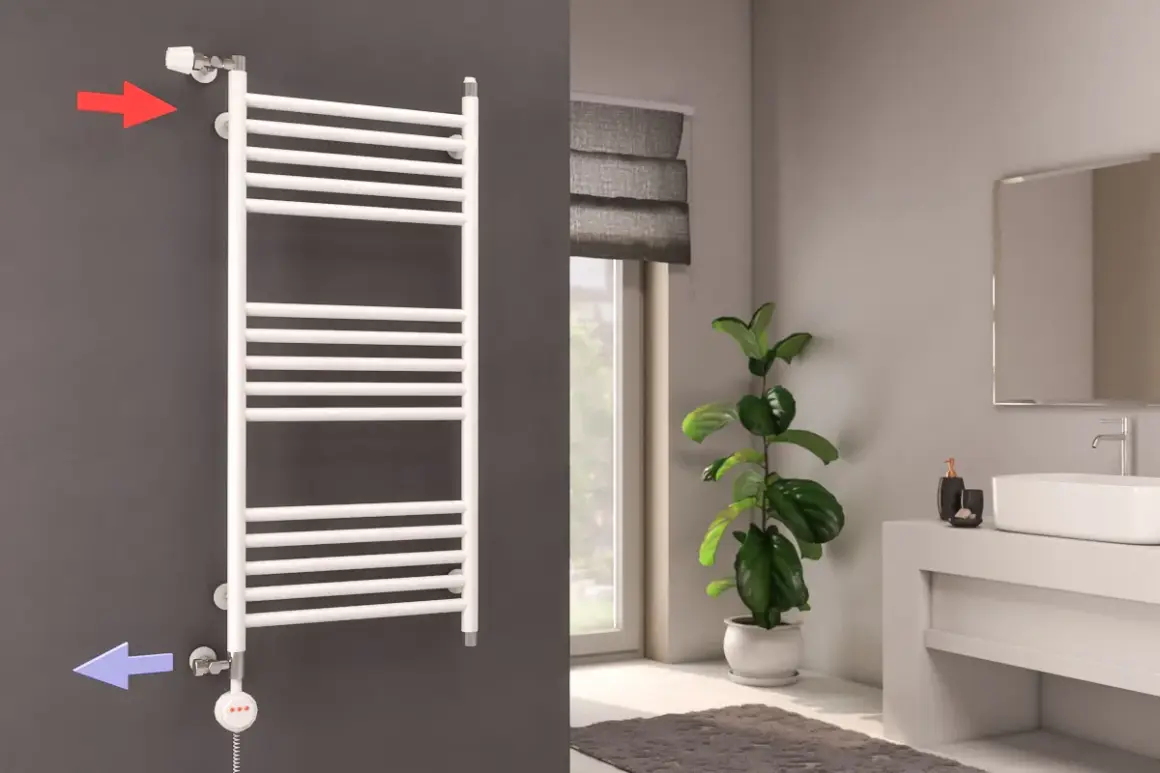

Grzejnik drabinkowy z grzałką elektryczną
W łazience grzejnik drabinkowy często pełni podwójną funkcję. Zimą pracuje z instalacją centralnego ogrzewania, a poza sezonem może suszyć ręczniki dzięki grzałce elektrycznej. W takim przypadku trzeba osobno ustalić układ wodny i miejsce montażu grzałki.
Grzałkę najczęściej wkręca się w dolny króciec kolektora, zgodnie z instrukcją producenta. Nie montuje się jej w przypadkowym górnym przyłączu, ponieważ element grzejny powinien być całkowicie zanurzony w wodzie, a jego położenie musi umożliwiać prawidłowe odpowietrzenie.
Jeżeli grzejnik ma działać w układzie dual fuel, należy zastosować armaturę umożliwiającą odcięcie obiegu centralnego ogrzewania podczas pracy grzałki, zgodnie z dokumentacją zestawu. Grzałka nie może pracować w pustym grzejniku, a podłączenie elektryczne w wilgotnej łazience powinien wykonać elektryk z zachowaniem wymaganej ochrony przeciwporażeniowej.
Błędy, przez które drabinka grzeje słabo albo hałasuje
Najczęstszy problem to zamiana zasilania z powrotem. Drugim jest pozostawienie zamkniętego zaworu powrotnego albo niedokładne odpowietrzenie grzejnika. Powietrze zbiera się zwykle w górnej części i objawia się chłodnym fragmentem, bulgotaniem lub nierównym nagrzewaniem.
- Podłączenie według strony ściany zamiast według oznaczeń producenta.
- Brak odpowietrznika albo jego montaż w nieodpowiednim miejscu.
- Założenie zaworu termostatycznego przeciwnie do strzałki przepływu.
- Zastosowanie zestawu przyłączeniowego o niewłaściwym rozstawie.
- Zbyt mocne dławienie zaworu powrotnego.
- Uruchomienie grzałki elektrycznej przed napełnieniem grzejnika.
Po napełnieniu instalacji odpowietrzam grzejnik, sprawdzam szczelność połączeń i obserwuję, czy nagrzewa się od góry do dołu. Nie dokręcam połączeń „na siłę”, bo uszczelka może się odkształcić, a gwint zostać uszkodzony. Kontrola po pierwszym rozgrzaniu jest równie ważna jak sam montaż.
Najbezpieczniejsza zasada przy wyborze strony podłączenia
Jeżeli grzejnik ma boczne, symetryczne przyłącza i producent dopuszcza kilka wariantów, zasilanie można poprowadzić z tej strony, która lepiej pasuje do instalacji. W modelach z przyłączem dolnym, środkowym, wkładką zaworową albo grzałką trzeba trzymać się konkretnego schematu.
Gdy nie ma oznaczeń ani instrukcji, rozsądniej wstrzymać montaż niż zgadywać. Zdjęcie tabliczki znamionowej i króćców zwykle pozwala szybko potwierdzić wariant, a koszt konsultacji jest niewielki w porównaniu z późniejszym przerabianiem rur, zaworów i okładziny ściennej.
Najkrócej mówiąc, zasilanie prowadzi się do króćca wskazanego przez producenta, najczęściej górnego, a powrót do dolnego. Lewa lub prawa strona jest kwestią konstrukcji grzejnika i wygody prowadzenia instalacji, natomiast kierunek przepływu oraz oznaczenia przyłączy mają znaczenie dla prawidłowej pracy całego układu.
