Schemat podłączenia pieca gazowego dwufunkcyjnego krok po kroku

Dobry schemat podłączenia pieca gazowego dwufunkcyjnego powinien pokazywać nie tylko rurę gazową, lecz także obieg centralnego ogrzewania, zimną i ciepłą wodę użytkową, przewód powietrzno-spalinowy, odpływ kondensatu oraz zasilanie elektryczne. Poniżej wyjaśniam, jak czytać taki układ, które elementy są niezbędne i gdzie najczęściej popełnia się kosztowne błędy.

Jak działa układ dwufunkcyjny i co pokazuje schemat

Kocioł dwufunkcyjny obsługuje dwa zadania. Ogrzewa wodę krążącą w instalacji c.o. oraz przygotowuje ciepłą wodę użytkową, zwykle przepływowo po odkręceniu kranu. W chwili poboru c.w.u. automatyka przełącza priorytet na podgrzewanie wody, dlatego grzejniki mogą na krótko przestać odbierać ciepło.

W podstawowym układzie nie ma osobnego zasobnika. Woda z sieci trafia do wymiennika płytowego w kotle, a po podgrzaniu płynie do baterii umywalkowej, prysznica lub kuchni. Rozwiązanie jest kompaktowe, ale jego komfort zależy od mocy kotła, ciśnienia wody i odległości od punktu poboru.

Przy kilku łazienkach albo jednoczesnym korzystaniu z wielu kranów lepszy może być kocioł jednofunkcyjny z zasobnikiem. Zajmuje więcej miejsca i kosztuje więcej, ale zapewnia większy zapas ciepłej wody oraz stabilniejszy komfort przy dużym poborze.

Przyłącza kotła i ich prawidłowa kolejność

Typowy kocioł wiszący ma pięć podstawowych przyłączy pod urządzeniem. Ich kolejność nie jest jednak identyczna we wszystkich modelach, dlatego nie wolno podłączać rur wyłącznie na podstawie ich położenia. Zawsze trzeba odczytać oznaczenia na kotle i rysunek z instrukcji montażu.

W instalacji c.o. przy kotle montuje się zwykle zawory odcinające, spustowe i elementy ułatwiające serwis. Na powrocie często stosuję filtr magnetyczny lub siatkowy, szczególnie przy modernizacji starej instalacji. Nie zastępuje on płukania rur, ale ogranicza ilość zanieczyszczeń trafiających do pompy i wymiennika.

Przykładowy układ hydrauliczny krok po kroku

Uproszczony schemat można czytać w następujący sposób:

gazomierz
   |
kurek gazowy
   |
[kocioł dwufunkcyjny]---- przewód powietrzno-spalinowy ---- komin / wyrzutnia
   |       |       |
   |       |       +---- zimna woda z sieci
   |       +------------ c.w.u. do baterii
   |
   +---- zasilanie c.o. ---- grzejniki / podłogówka
   |
        powrót c.o. <---- grzejniki / podłogówka

odpływ kondensatu z kotła ---- syfon ---- kanalizacja

Po stronie c.o. woda wypływa króćcem zasilania, przepływa przez grzejniki lub pętle podłogowe i wraca do kotła przewodem powrotnym. Zamiana zasilania z powrotem może powodować błędne działanie regulacji, hałas pompy, spadek wydajności i problemy z odpowietrzaniem.

wymaga szczególnej uwagi. Jeżeli kocioł zasila wyłącznie niskotemperaturowe pętle z własnym rozdzielaczem, układ może być prosty. Przy połączeniu grzejników i podłogówki potrzebne są jednak odpowiednie grupy pompowe, zawór mieszający albo automatyka, która ograniczy temperaturę wody podawanej do podłogi.

Woda z sieci powinna mieć możliwość odcięcia przy kotle. Przy wysokim ciśnieniu przydaje się reduktor ciśnienia, a przy niestabilnych parametrach instalacji warto przewidzieć także zabezpieczenie przed przepływem zwrotnym. Konkretne elementy wynikają z projektu, modelu kotła i lokalnych warunków.

Gaz, spaliny i kondensat wymagają osobnego podejścia

Przyłącze gazowe nie jest zwykłą rurą do podłączenia przez osobę bez kwalifikacji. Instalator sprawdza średnicę i trasę przewodu, montuje zawór odcinający, wykonuje próbę szczelności oraz ocenia zgodność rodzaju gazu z tabliczką znamionową kotła. Nie używa się przypadkowych węży, złączek ani uszczelnień, które nie mają zastosowania w instalacjach gazowych.

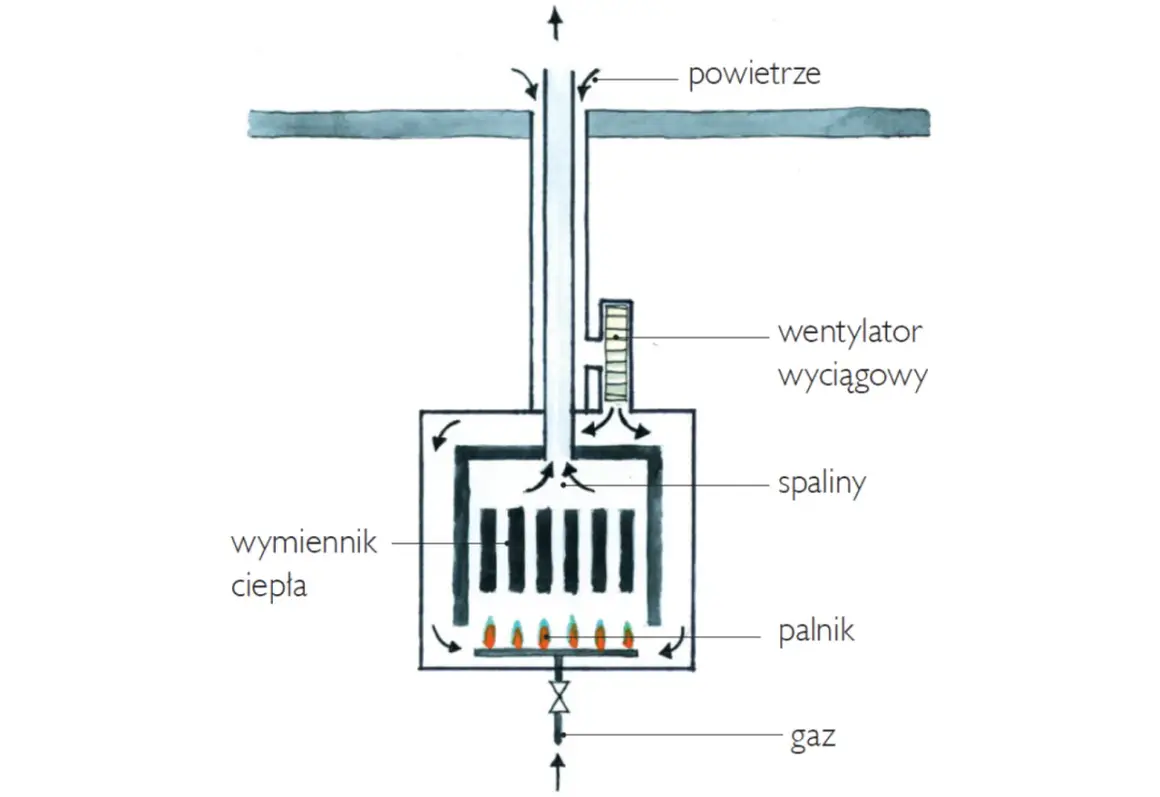

Nowoczesne kotły kondensacyjne korzystają z zamkniętej komory spalania. Powietrze dopływa przewodem, a spaliny są odprowadzane drugim kanałem, często w układzie koncentrycznym. Średnica, długość, liczba kolan i sposób zakończenia przewodu muszą odpowiadać instrukcji konkretnego urządzenia, ponieważ każdy dodatkowy opór wpływa na pracę wentylatora.

Przepisy techniczne wymagają stałego połączenia gazowego urządzenia grzewczego z odpowiednim indywidualnym kanałem spalinowym albo dopuszczonym systemem powietrzno-spalinowym. Wyprowadzenie przez ścianę, przejście przez komin i odległości od okien zależą od mocy kotła, typu budynku oraz zastosowanego systemu. Tę część powinien ocenić instalator wraz z kominiarzem.

Podczas kondensacji powstają skropliny. Odpływ kondensatu prowadzi się przez syfon do kanalizacji, z zachowaniem spadku i zabezpieczeniem przed wydostawaniem się zapachów. Pompa kondensatu jest potrzebna wtedy, gdy nie da się uzyskać odpływu grawitacyjnego. Wymagania dotyczące neutralizacji skroplin trzeba sprawdzić w instrukcji oraz w lokalnych warunkach wykonania instalacji.

Wentylacja, elektryka i miejsce montażu

Kocioł z zamkniętą komorą spalania może być instalowany w pomieszczeniu mieszkalnym, jeśli spełnione są wymagania dotyczące urządzenia, przewodu powietrzno-spalinowego i warunków technicznych. Nie oznacza to jednak, że można zignorować wentylację. Niedrożny kanał wentylacyjny albo zasłonięta kratka mogą stworzyć zagrożenie niezależnie od nowoczesności kotła.

Inaczej ocenia się stare kotły atmosferyczne, które pobierają powietrze z pomieszczenia. W ich przypadku znaczenie mają kubatura, nawiew i wywiew, a wentylator wyciągowy może zaburzyć ciąg kominowy. Przy podejrzeniu problemu z wentylacją nie uruchamiam urządzenia do czasu kontroli przewodów.

Kocioł wymaga także zasilania elektrycznego 230 V, uziemienia i ochrony zgodnej z instalacją budynku. Regulator pokojowy, czujnik temperatury zewnętrznej lub moduł internetowy podłącza się do właściwych zacisków sterownika. Nie wolno podawać napięcia sieciowego na zaciski przeznaczone dla beznapięciowego termostatu.

Przed zawieszeniem urządzenia trzeba zostawić przestrzeń serwisową określoną przez producenta. Zbyt ciasna zabudowa utrudnia czyszczenie wymiennika, kontrolę naczynia przeponowego i wymianę części. To drobiazg na etapie remontu, ale realny koszt przy każdym późniejszym serwisie.

Uruchomienie instalacji i kontrola po montażu

Samo połączenie rur nie kończy pracy. Instalację c.o. napełnia się wodą, odpowietrza i sprawdza pod kątem wycieków. W wielu urządzeniach ciśnienie zimnego układu ustawia się w granicach 1,0-1,5 bara, lecz właściwa wartość zależy od wysokości budynku i instrukcji producenta.

Przed pierwszym zapłonem trzeba przepłukać instalację, sprawdzić drożność odpływu kondensatu, działanie zaworu bezpieczeństwa oraz poprawność odprowadzania spalin. Instalator wykonuje także kontrolę parametrów spalania i potwierdza prawidłową pracę zabezpieczeń. Dopiero wtedy można ustawić temperaturę c.o. i c.w.u. oraz zaprogramować regulator.

1. Sprawdzenie zgodności kotła z rodzajem gazu i mocą instalacji.
2. Kontrola szczelności przewodu gazowego i połączeń wodnych.
3. Próba działania ogrzewania oraz przygotowania ciepłej wody.
4. Kontrola przewodu powietrzno-spalinowego i wentylacji.
5. Sprawdzenie odpływu kondensatu oraz ciśnienia w układzie c.o.
6. Przekazanie użytkownikowi instrukcji obsługi i dokumentów uruchomienia.

Nie polecam samodzielnego wykonywania przyłącza gazowego ani pierwszego uruchomienia. Oszczędność na tej części jest pozorna, bo błąd może oznaczać awarię wymiennika, utratę gwarancji albo zagrożenie dla mieszkańców.

Najczęstsze błędy i orientacyjny koszt wykonania

Najczęściej spotykam pomylone zasilanie z powrotem c.o., brak filtra na modernizowanej instalacji, źle poprowadzony kondensat oraz przewód spalinowy dobrany „na oko”. Zdarza się też pozostawienie starego zaworu gazowego lub podłączenie regulatora do niewłaściwych zacisków.

To przedziały orientacyjne, a nie cennik. W Warszawie i innych dużych miastach cena może wzrosnąć przez trudny dostęp, konieczność pracy w szachcie kominowym, demontaż starego urządzenia albo przebudowę instalacji. Najtańsza wycena często nie obejmuje komina, uruchomienia i protokołów, dlatego zakres trzeba zapisać przed rozpoczęciem prac.

Co sprawdzić przed zamówieniem montażu

• Poproś o schemat z oznaczonymi przyłączami gazu, c.o., c.w.u. i kondensatu.
• Sprawdź, czy oferta obejmuje przewód powietrzno-spalinowy, próbę szczelności i pierwsze uruchomienie.
• Ustal, kto odpowiada za kontrolę przewodów kominowych i wentylacyjnych.
• Porównaj moc kotła z zapotrzebowaniem budynku, a nie tylko z mocą starego urządzenia.
• Przy kilku łazienkach rozważ, czy przepływowe c.w.u. zapewni oczekiwany komfort.

Dobry schemat nie jest uniwersalnym rysunkiem do kopiowania, lecz punktem wyjścia do dopasowania instalacji do konkretnego modelu, budynku i sposobu użytkowania. Jeżeli zgadzają się przyłącza, komin, odpływ kondensatu, wentylacja i zabezpieczenia, kocioł ma szansę pracować stabilnie, oszczędnie i bezpiecznie przez lata.
