Rury znikają w ścianach i posadzce na długo przed montażem armatury, dlatego dobrze przygotowany schemat instalacji sanitarnej w domu jednorodzinnym decyduje o późniejszym komforcie, kosztach i łatwości napraw. Pokazuję, jak rozplanować doprowadzenie zimnej i ciepłej wody, gdzie umieścić zawory i rozdzielacze, jak skoordynować kanalizację oraz których błędów nie zakrywać tynkiem ani wylewką.
Dobrze rozrysowany układ ogranicza koszty i późniejsze kucie ścian
- Woda zimna powinna przejść przez zawór główny, wodomierz, filtr i ewentualny reduktor ciśnienia.
- Rozdzielacz upraszcza serwis i pozwala prowadzić osobne przewody do punktów poboru.
- Najczęściej stosuje się rury 16, 20 i 25 mm, ale średnicę trzeba dobrać do długości tras i liczby odbiorników.
- Ciepłą wodę należy prowadzić w izolowanych przewodach, a przy długich trasach rozważyć cyrkulację.
- Kanalizacja wymaga odpowiednich spadków, odpowietrzenia i rewizji, zanim zostanie zabudowana.
- Przed zakryciem instalacji wykonuje się próbę szczelności i dokumentuje przebieg rur.

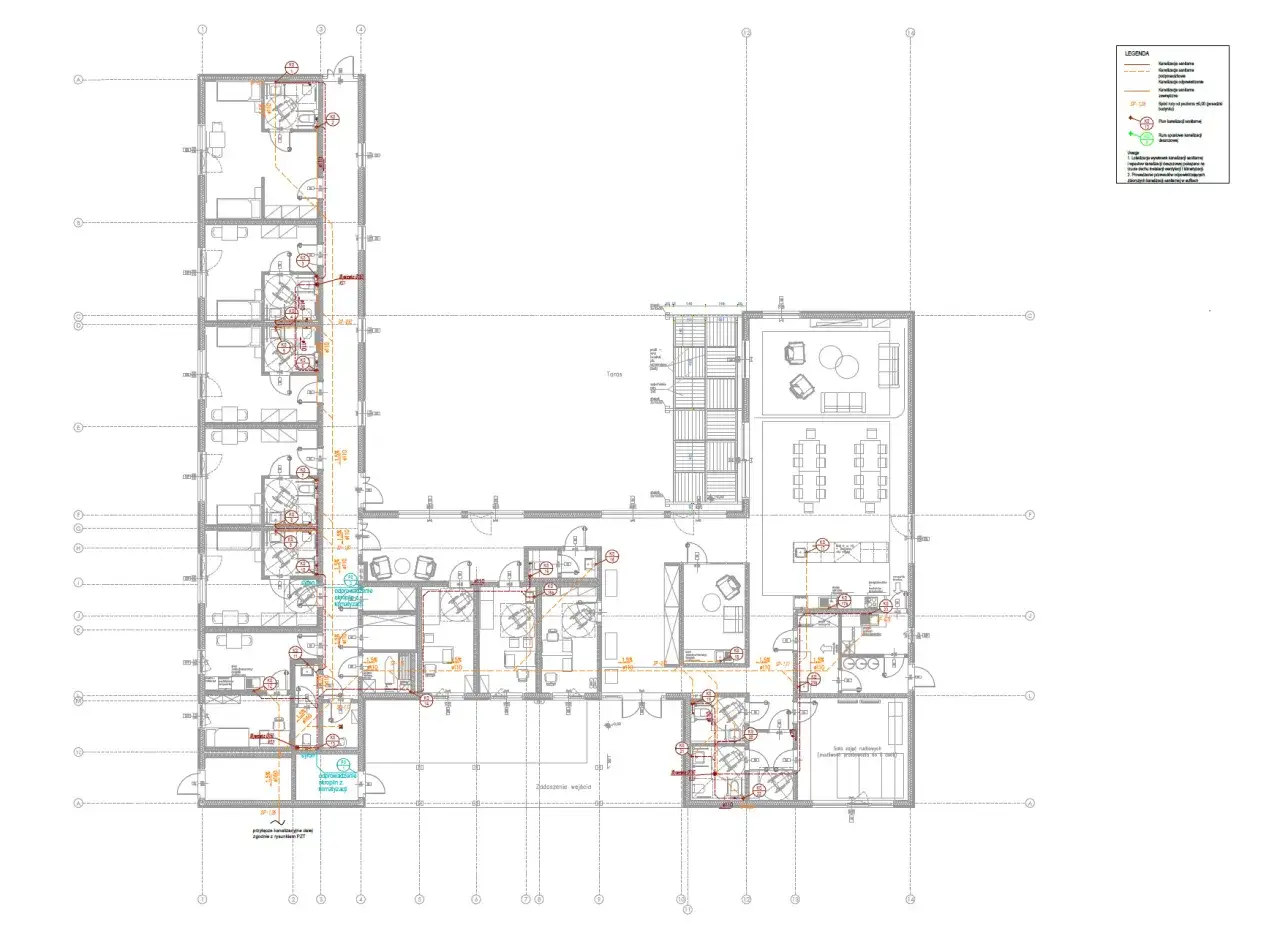

Co powinien pokazywać schemat instalacji w domu
Nie traktuję takiego rysunku jako dekoracyjnego dodatku do projektu. Dobry schemat pokazuje kierunek przepływu, średnice rur, punkty poboru, zawory i wysokości prowadzenia przewodów. Dzięki temu hydraulik, elektryk i ekipa wykończeniowa pracują na tym samym układzie.
W domu jednorodzinnym instalacja sanitarna obejmuje zwykle dwa współpracujące, ale różne systemy. Pierwszy to instalacja wodociągowa, pracująca pod ciśnieniem. Drugi to kanalizacja, która najczęściej odprowadza ścieki grawitacyjnie. W projekcie trzeba je skoordynować, choć nie wolno mylić ich zasad działania.
Typowy przebieg instalacji wodnej można zapisać w uproszczeniu tak:
Przyłącze wodociągowe → wodomierz → zawór główny → filtr → reduktor ciśnienia → rozdział na wodę zimną i podgrzewacz c.w.u. → punkty poboru.
Za wodomierzem powinno być miejsce na armaturę odcinającą i serwisową. Filtr zatrzymuje zanieczyszczenia mechaniczne, a reduktor przydaje się wtedy, gdy ciśnienie w sieci jest zbyt wysokie lub zmienne. Przepisy techniczne przewidują dla instalacji wodociągowej ciśnienie od 0,05 MPa do 0,6 MPa, czyli od 0,5 do 6 barów, przed punktem czerpalnym.
Przeczytaj również: Wady wodomierzy radiowych. Co sprawdzić przed montażem?

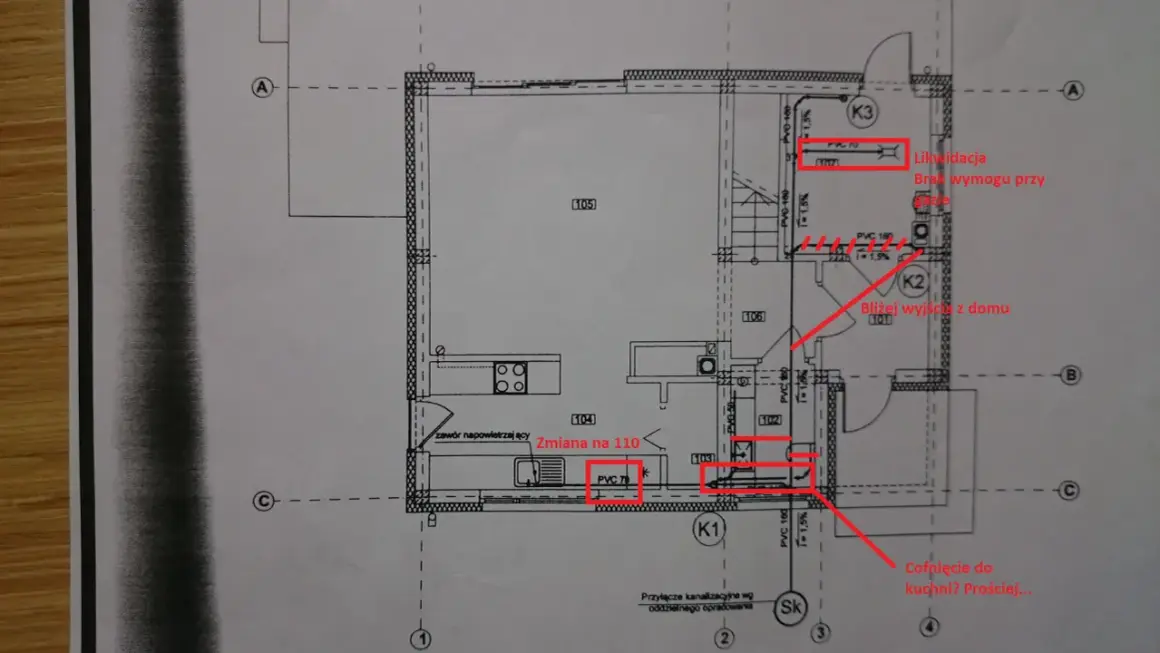

Co zaznaczyć na rzucie budynku
- miejsce wejścia przyłącza i zestawu wodomierzowego,
- główny zawór odcinający, filtr oraz reduktor,
- przebieg przewodów zimnej, ciepłej wody i ewentualnej cyrkulacji,
- rozdzielacze, piony i zawory przy poszczególnych strefach,
- punkty poboru w kuchni, łazienkach, pralni, garażu i ogrodzie,
- piony kanalizacyjne, podejścia odpływowe, rewizje i wywiewki.
Ja zaznaczam również punkty, które mogą pojawić się w przyszłości, na przykład dodatkową umywalkę, zmiękczacz wody, wannę albo przyłącze do podlewania ogrodu. Rezerwa na etapie stanu surowego kosztuje niewiele, natomiast późniejsze przerabianie gotowej posadzki potrafi być bardzo drogie.
Rozdzielacz czy trójniki czyli dwa popularne sposoby prowadzenia rur
W nowych domach najczęściej wybiera się układ rozdzielaczowy. Z szafki rozdzielaczowej prowadzi się osobne przewody do konkretnych odbiorników, na przykład do umywalki, prysznica, WC, pralki i zlewozmywaka. Połączeń ukrytych w posadzce jest wtedy mniej, a każdy obwód można odciąć osobno.
| Rozwiązanie | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Układ rozdzielaczowy | Łatwy serwis, osobne obwody, mniej połączeń pod posadzką | Więcej rur i potrzeba miejsca na szafkę | Nowy dom, kilka łazienek, instalacja prowadzona w posadzce |
| Układ trójnikowy | Mniejszy koszt materiałów i krótsze odcinki w prostym układzie | Więcej połączeń, trudniejszy serwis, możliwe wahania przepływu | Mały dom, remont, krótkie i łatwo dostępne trasy |
Rozdzielacz nie rozwiązuje jednak każdego problemu. Jeśli zostanie zasilony zbyt małą rurą albo umieszczony daleko od łazienki, komfort korzystania z wody nadal będzie słaby. Dlatego liczy się nie sama obecność rozdzielacza, lecz krótka, logiczna trasa od źródła do punktu poboru.
Strefy mokre dobrze jest grupować. Łazienka nad łazienką, pralnia blisko kuchni, a pion kanalizacyjny przy kilku odbiornikach ograniczają długość przewodów i liczbę przejść przez stropy. W praktyce taki układ często daje większą oszczędność niż wybór najtańszych rur.
Jak dobrać przewody zimnej i ciepłej wody
W typowym domu stosuje się rury wielowarstwowe, PEX, PP-R albo miedziane. Nie ma jednego materiału, który zawsze wygrywa. Przy instalacji prowadzonej w posadzce szczególnie ważna jest mała liczba połączeń, możliwość kontroli systemu oraz zgodność rur i kształtek z przeznaczeniem do wody pitnej.
| Typowy wymiar | Zastosowanie | Praktyczna uwaga |
|---|---|---|
| 16 mm | Pojedynczy punkt, bateria, WC, pralka, zmywarka | Dobry na krótkim podejściu, ale nie do zasilania kilku odbiorników naraz |
| 20 mm | Gałąź do łazienki lub kuchni, krótszy odcinek rozdzielczy | Uniwersalny kompromis między przepływem i kosztem |
| 25 mm | Główne zasilanie rozdzielacza lub dłuższy pion | Przydatny przy kilku łazienkach i większych odległościach |
| 32 mm | Dłuższa magistrala i większy budynek | Stosowany po obliczeniach, a nie automatycznie |
Podane wymiary są orientacyjne, bo oznaczenie zewnętrzne nie mówi wszystkiego o średnicy wewnętrznej. Dobór zależy również od ciśnienia, długości trasy, liczby kolan i jednoczesnego korzystania z kilku punktów. Zbyt mała rura powoduje spadki ciśnienia, ale przewymiarowana instalacja może wydłużać oczekiwanie na ciepłą wodę.
Ciepłą wodę prowadzi się od podgrzewacza lub zasobnika do punktów poboru możliwie krótką trasą. Przewody ciepłej wody oraz ewentualnej cyrkulacji trzeba zaizolować. Ogranicza to straty ciepła, skraplanie zimnej wody na sąsiednich przewodach i hałas podczas przepływu.
Instalacja ciepłej wody powinna umożliwiać uzyskanie w punktach czerpalnych temperatury od 55°C do 60°C. W domu jednorodzinnym stała cyrkulacja nie zawsze jest konieczna, ale przy dużej odległości między kotłownią a łazienką może wyraźnie poprawić wygodę. Trzeba wtedy doliczyć koszt pompy, izolacji, przewodu powrotnego i późniejszej energii elektrycznej.
Kanalizacja wymaga osobnego planu i właściwych spadków
Najczęstszy błąd polega na skupieniu się wyłącznie na wodzie. Tymczasem odpływy muszą mieć miejsce, spadek i możliwość odpowietrzenia. Przewód kanalizacyjny prowadzony zbyt płasko będzie się zamulał, a zbyt stromy może powodować szybszy odpływ wody niż transport części stałych.
W domowych układach często przyjmuje się orientacyjnie spadek około 2% dla przewodów o mniejszej średnicy i około 1,5-2% dla większych podejść, ale ostateczne wartości wynikają z projektu, średnicy i warunków na działce. Podejścia do WC zwykle wykonuje się przewodem o średnicy około 110 mm, natomiast umywalka, prysznic czy zlewozmywak wymagają mniejszych średnic dobranych do konkretnego układu.
Każdy pion kanalizacyjny powinien mieć ciąg dalszy w postaci wywiewki wyprowadzonej ponad dach albo rozwiązania przewidzianego w projekcie. Bez prawidłowego odpowietrzenia mogą pojawić się odgłosy zasysania wody z syfonów, nieprzyjemne zapachy i problemy z odpływem.
Warto zaplanować także rewizje, czyli dostępne punkty czyszczenia rur. Ukrycie wszystkich połączeń pod zabudową wygląda estetycznie, dopóki instalacja działa. Gdy dojdzie do zatoru, brak rewizji oznacza często demontaż mebli albo kucie ściany.
Przewody wodne i kanalizacyjne powinny być rozmieszczone tak, aby nie kolidowały z konstrukcją budynku, ogrzewaniem podłogowym, wentylacją i instalacją elektryczną. Szczególnie pilnuję przejść przez ściany oraz stropy. Rura nie powinna być przypadkowo osadzona w miejscu późniejszego wiercenia pod szafkę, poręcz czy uchwyt.
Wykonanie, próba szczelności i realne koszty
Prace najlepiej podzielić na kilka etapów. Najpierw ustala się wyposażenie pomieszczeń i nanosi punkty na rzuty. Później dobiera się średnice, wyznacza trasy, montuje przewody oraz wykonuje próby przed zakryciem instalacji.
- Rozrysuj wszystkie punkty poboru i odpływy.
- Ustal położenie wodomierza, zaworu głównego, podgrzewacza i rozdzielaczy.
- Poprowadź przewody możliwie krótkimi, czytelnymi trasami.
- Wykonaj próbę szczelności instalacji wodnej przed tynkami i wylewkami.
- Sprawdź spadki, drożność i odpowietrzenie kanalizacji.
- Zrób zdjęcia rur z miarką i zapisz odległości od stałych elementów budynku.
Zdjęcia instalacji są niedocenianym elementem dokumentacji. Sam korzystam z nich przy późniejszych remontach, ponieważ rzut projektu nie zawsze pokazuje przesunięcia wykonane na budowie. Jedno zdjęcie przed zakryciem rur może oszczędzić wiele godzin szukania przewodu i uchronić przed jego przewierceniem.
Koszt zależy od liczby punktów, standardu materiałów, długości tras, liczby łazienek i tego, czy w cenie są przyłącza zewnętrzne. Dla domu o powierzchni około 100-120 m² wewnętrzna instalacja wodno-kanalizacyjna często mieści się orientacyjnie w przedziale 10 000-18 000 zł netto. W dużych miastach, przy dwóch łazienkach, rozbudowanej kotłowni lub trudnym układzie cena może być wyższa.
| Element wyceny | Orientacyjny zakres | Co może podnieść koszt |
|---|---|---|
| Punkt wodno-kanalizacyjny | około 500-900 zł | Długi odcinek, nietypowa armatura, zabudowa i większa liczba kształtek |
| Rozdzielacz z szafką | około 800-2000 zł | Liczba obwodów, marka systemu i dodatkowe zawory |
| Cyrkulacja c.w.u. | około 1000-3000 zł | Długość przewodu, pompa, sterowanie i izolacja |
| Przyłącza zewnętrzne | wycena indywidualna | Odległość od sieci, wykopy, projekt i odtworzenie nawierzchni |
Traktowałbym te kwoty jako punkt wyjścia do porównania ofert, nie jako cennik. Zawsze trzeba sprawdzić, czy wykonawca uwzględnił izolacje, zawory, próby, przejścia przez przegrody, podejście do źródła ciepłej wody i dokumentację powykonawczą.
Ostatnie sprawdzenie przed zamknięciem ścian i posadzek
Przed zakryciem instalacji przechodzę po domu z rysunkiem i sprawdzam każdy punkt. Zawory muszą być dostępne, odpływy ustawione zgodnie z wyposażeniem, a przewody zabezpieczone przed uszkodzeniem i przenoszeniem drgań.
- sprawdź szczelność przy ciśnieniu określonym dla zastosowanego systemu,
- upewnij się, że ciepła i zimna woda nie zostały zamienione miejscami,
- skontroluj spadki kanalizacji i drożność podejść,
- zostaw dostęp do wodomierza, filtrów, zaworów i rewizji,
- zaizoluj przewody ciepłej wody oraz odcinki narażone na skraplanie,
- zachowaj zdjęcia i nanieś ewentualne zmiany na dokumentację.
Najlepszy schemat nie jest najbardziej skomplikowany. Jest czytelny, krótki i dopasowany do rzeczywistego układu domu. Jeśli projekt uwzględnia punkty poboru, średnice, spadki, dostęp serwisowy i próbę szczelności, instalacja wodna przestaje być niewidocznym ryzykiem, a staje się przewidywalnym systemem, który można bezpiecznie użytkować i naprawiać.
