Gdy woda z instalacji mogłaby cofnąć się do sieci wodociągowej, zwykły zawór zwrotny nie zawsze wystarczy. Pytanie, jak zamontować zawór antyskażeniowy, dotyczy przede wszystkim właściwego miejsca, kierunku przepływu, typu zabezpieczenia i możliwości późniejszej kontroli. Poniżej opisuję montaż krok po kroku, typowe błędy oraz sytuacje, w których lepiej zlecić pracę hydraulikowi.
Najważniejsze zasady poprawnego montażu zaworu antyskażeniowego
- Miejsce montażu to zwykle odcinek za głównym zestawem wodomierzowym, po stronie instalacji budynku.
- Strzałka na korpusie musi wskazywać rzeczywisty kierunek przepływu wody.
- Typ EA najczęściej wystarcza w typowej instalacji domowej o niskim ryzyku skażenia.
- Przy instalacjach grzewczych, przemysłowych i podlewaniu ogrodu może być potrzebny zawór BA lub CA.
- Urządzenie musi być dostępne, zabezpieczone przed mrozem i zamontowane bez naprężeń.
- Po pracy trzeba wykonać próbę szczelności i kontrolę działania, a przewód wcześniej przepłukać.
Gdzie zamontować zawór i jak dobrać jego typ

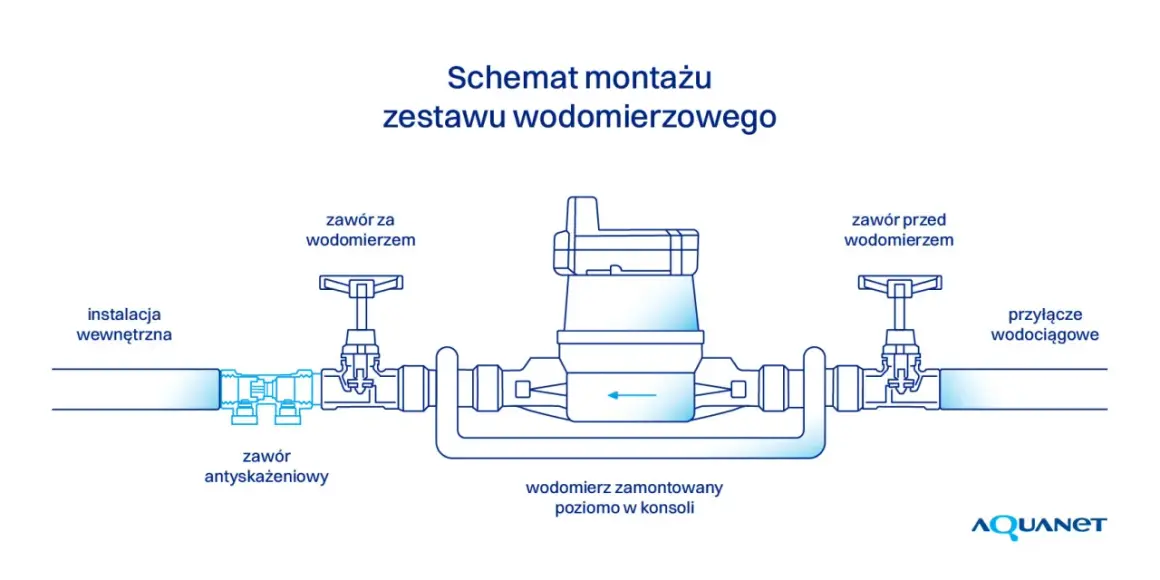

W typowym domu jednorodzinnym zawór antyskażeniowy montuje się za głównym wodomierzem, patrząc zgodnie z kierunkiem przepływu, po stronie instalacji wewnętrznej. Nie powinien znajdować się przed wodomierzem ani w miejscu należącym do przedsiębiorstwa wodociągowego, jeśli lokalne warunki techniczne wskazują inne rozwiązanie.
Polskie warunki techniczne wymagają zabezpieczenia instalacji wodociągowej przed wtórnym zanieczyszczeniem przez przepływ zwrotny. Szczegółowy dobór urządzenia wiąże się z normą PN-EN 1717 oraz oceną ryzyka w konkretnej instalacji. W praktyce oznacza to, że sam napis „antyskażeniowy” na opakowaniu nie wystarczy.
| Typ zabezpieczenia | Typowe zastosowanie | Najważniejsza cecha |
|---|---|---|
| EA | Domowa instalacja wody użytkowej, zestaw za wodomierzem | Zawór zwrotny z możliwością nadzoru |
| BA | Instalacje o podwyższonym ryzyku, między innymi ogrzewanie, przemysł, część technologiczna | Strefa obniżonego ciśnienia i odprowadzenie wody |
| CA | Wybrane instalacje o większym ryzyku, zgodnie z projektem i oceną zagrożenia | Rozdzielone strefy ciśnienia bez typowej kontroli jak w BA |
W domu najczęściej spotyka się model EA, ale osobne zabezpieczenie może być potrzebne także na odgałęzieniu do ogrodu, kotłowni, instalacji hydrantowej albo stacji uzdatniania wody. To częsty punkt sporny. Jeden zawór przy wodomierzu chroni sieć przed przepływem zwrotnym z całego budynku, lecz nie zawsze zastępuje zabezpieczenie lokalne przy urządzeniu o wyższym ryzyku.
Co sprawdzić przed rozpoczęciem pracy
Najpierw zamykam główny zawór wody i spuszczam ciśnienie z instalacji. Dopiero wtedy można bezpiecznie rozkręcić połączenie, bez ryzyka zalania pomieszczenia i uszkodzenia gwintu. Przy wymianie istniejącego elementu dobrze jest przygotować wiadro, ręczniki, klucze nastawne, odpowiednie uszczelnienie oraz nową uszczelkę do śrubunku.
Przed zakupem sprawdź średnicę przyłącza, ciśnienie nominalne, temperaturę pracy i materiał instalacji. Zawór o średnicy 1 cala nie powinien być montowany na siłę w instalacji 3/4 cala za pomocą przypadkowych redukcji, jeżeli ograniczy to przepływ albo uniemożliwi późniejszy serwis.
Trzeba też zmierzyć długość zabudowy. Zawór może mieć prawidłowy gwint, ale nie zmieścić się między wodomierzem a ścianą. Najwygodniejszy układ zawiera zawór odcinający, śrubunek, zawór antyskażeniowy i kolejny element odcinający. Śrubunki ułatwiają późniejszy demontaż bez rozcinania rury.
- sprawdź strzałkę kierunku przepływu na korpusie,
- porównaj pozycję montażową z instrukcją producenta,
- upewnij się, że miejsce nie jest narażone na mróz ani stałe zawilgocenie,
- zapewnij dostęp do kontroli i wymiany,
- przepłucz przewód, aby usunąć piasek, opiłki i resztki uszczelniacza.
Właśnie płukanie przewodu bywa lekceważone, a potrafi zdecydować o trwałości urządzenia. Drobina zanieczyszczeń pod grzybkiem zaworu może powodować kapanie, szum albo brak szczelności już kilka dni po montażu.
Jak wykonać montaż krok po kroku
- Zamknij dopływ wody i opróżnij fragment instalacji, na którym będziesz pracować.
- Zdemontuj zaślepkę lub stary element, podtrzymując przewód drugim kluczem, aby nie przenosić naprężeń na rurę.
- Oczyść gwinty i powierzchnie uszczelniające. Nie zostawiaj starego pakuł, taśmy ani uszczelki.
- Sprawdź kierunek przepływu. Strzałka na obudowie ma wskazywać drogę od wodomierza do instalacji budynku.
- Wkręć zawór bez naprężeń. Przy połączeniu gwintowanym uszczelnij wyłącznie właściwy gwint, zgodnie z konstrukcją połączenia. Nie dokręcaj korpusu przez elementy serwisowe ani króćce pomiarowe.
- Podłącz śrubunki i zawory odcinające, jeśli przewidziano je w układzie. Pozostaw miejsce na wyjęcie urządzenia i obsługę.
- Otwórz dopływ powoli, obserwując połączenia. Gwałtowne napełnienie może wywołać uderzenie hydrauliczne i przesunąć niedokładnie podparte rury.
W przypadku prostego zaworu EA montaż jest podobny do montażu zaworu zwrotnego, ale nie wolno traktować obu elementów jako całkowicie zamiennych. Zawór antyskażeniowy powinien mieć odpowiednią klasę ochrony i możliwość kontroli, jeśli wymaga tego zastosowanie.
Jeżeli przewód wykonano z PEX, PP albo rury wielowarstwowej, nie obciążaj zaworu ciężarem instalacji. Korpus powinien być podparty, a rury zamocowane tak, aby połączenia nie pracowały przy zmianach temperatury i ciśnienia. To szczególnie ważne przy większych średnicach.
Pozycja pracy, odpływ i dostęp do kontroli
Wiele modeli EA pracuje najlepiej w pozycji poziomej. Montaż pionowy może być dopuszczalny tylko wtedy, gdy producent wyraźnie go przewidział, a woda płynie z dołu do góry. Sama możliwość fizycznego przykręcenia urządzenia nie oznacza jeszcze prawidłowej pozycji roboczej.
Przy urządzeniach typu BA trzeba uwzględnić także odpływ z komory zabezpieczającej. Zawór powinien być zamontowany tak, aby woda mogła bezpiecznie odpłynąć, a spust nie był skierowany w miejsce, w którym zalanie uszkodzi ścianę, posadzkę lub urządzenia elektryczne.
Nie montuj zaworu w zabudowie bez rewizji, za stałą szafką ani w studzience, która może zostać zalana. Dostęp serwisowy jest częścią poprawnego montażu, nie dodatkiem. Instalator powinien móc sprawdzić urządzenie, wymienić uszczelki i odłączyć zawór bez demontażu połowy instalacji.
W instalacjach podlewania ogrodu trzeba dodatkowo chronić zawór przed mrozem. Jeśli odcinek znajduje się na zewnątrz, samo owinięcie go izolacją często nie wystarczy. Bezpieczniejsze bywa opróżnienie przewodu przed zimą albo zastosowanie rozwiązania przewidzianego do pracy w takim miejscu.
Najczęstsze błędy i kontrola po uruchomieniu
Najczęstszy błąd to odwrócenie kierunku przepływu. Zawór może wtedy całkowicie zablokować wodę albo działać niestabilnie. Drugim problemem jest montaż bezpośrednio przy kolanie, trójniku lub pompie, gdy instrukcja producenta wymaga odcinka stabilizującego.
- montaż przed wodomierzem zamiast po stronie instalacji budynku,
- brak zaworów odcinających przy urządzeniu,
- zastosowanie zwykłego zaworu zwrotnego zamiast wymaganego zabezpieczenia,
- zbyt mocne dokręcenie gwintu i pęknięcie korpusu,
- pozostawienie zaworu w miejscu niedostępnym,
- brak odpływu przy zaworze, który może zrzucać wodę,
- uruchomienie instalacji bez wcześniejszego płukania.
Po napełnieniu instalacji obejrzyj każde połączenie, odczekaj kilka minut i sprawdź je ponownie. Następnie otwórz kilka punktów czerpalnych, aby usunąć powietrze. Lekkie kliknięcie przy zamykaniu może być normalne, ale stałe stukanie, drgania lub szum wskazują na problem z ciśnieniem, zabrudzeniem albo montażem.
Jeżeli po założeniu zaworu wyraźnie spadło ciśnienie, nie wycinaj od razu urządzenia. Najpierw sprawdź filtr, kierunek montażu, średnicę, drożność instalacji i parametry modelu. Przy zaworach BA warto zlecić próbę osobie, która ma przyrząd do kontroli stref ciśnienia i potrafi ocenić działanie zabezpieczenia.
Ile kosztuje element i kiedy potrzebny jest fachowiec
Prosty zawór EA do instalacji domowej kosztuje zwykle od około 30 do 150 zł, zależnie od średnicy, producenta i rodzaju przyłączy. Modele markowe, większe oraz urządzenia BA z odpływem mogą kosztować kilkaset złotych lub więcej. Do tego dochodzi robocizna, ewentualne przeróbki rur, zawory odcinające i odpływ.
Samodzielna wymiana ma sens, gdy istnieje gotowe podejście, znamy typ urządzenia i nie trzeba naruszać wodomierza ani przebudowywać instalacji. Ja nie podejmowałbym się pracy bez projektu lub konsultacji przy kotłowni, instalacji hydrantowej, zakładzie usługowym i układzie technologicznym, bo zły dobór klasy zabezpieczenia może dać pozorne poczucie ochrony.
W razie wątpliwości przygotuj zdjęcie zestawu wodomierzowego, średnicę rur, informację o przeznaczeniu instalacji i wymagania lokalnego przedsiębiorstwa wodociągowego. Taki komplet danych często pozwala dobrać właściwy zawór jeszcze przed wizytą instalatora i uniknąć kupowania elementu, który później okaże się niezgodny z układem.
Po montażu liczy się nie tylko szczelność
Dobrze zamontowane zabezpieczenie powinno mieć właściwy typ, kierunek przepływu, pozycję pracy i dostęp do kontroli. W zwykłym domu najczęściej wystarczy poprawnie dobrany zawór EA za wodomierzem, ale dodatkowe obiegi o wyższym ryzyku wymagają osobnej analizy.
Najważniejsza praktyczna zasada jest prosta: nie dobieraj zaworu wyłącznie po średnicy gwintu. Sprawdź przeznaczenie instalacji, instrukcję producenta i wymagania wodociągów. To właśnie te trzy elementy decydują, czy zawór rzeczywiście chroni wodę, a nie tylko zajmuje miejsce na rurze.
