Najważniejsze zasady trwałych połączeń PEX
- Dobierz złączkę do konkretnego systemu, średnicy i rodzaju rury.
- Połączenia zaprasowywane najlepiej sprawdzają się w instalacjach ukrytych.
- Złączki skręcane są wygodne w montażu, ale powinny pozostać dostępne do kontroli.
- Przy rurach wielowarstwowych potrzebne są zwykle kalibracja i fazowanie.
- Po montażu wykonaj próbę szczelności przed zakryciem instalacji.
Od czego zależy szczelność połączenia
Rura PEX jest elastyczna i odporna na korozję, ale sama nie tworzy szczelnego połączenia. Za szczelność odpowiada cały układ, czyli rura, kształtka, pierścień lub tuleja oraz sposób montażu. Najczęstszy błąd polega na traktowaniu wszystkich rur PEX tak samo, choć rura jednorodna PEX i rura wielowarstwowa PEX/Al/PEX mogą wymagać innego przygotowania.
Przed rozpoczęciem pracy sprawdzam oznaczenia na rurze. Powinny zgadzać się średnica zewnętrzna i grubość ścianki, na przykład 16 × 2 mm albo 20 × 2 mm. Istotne jest również przeznaczenie przewodu, ponieważ rura do ogrzewania podłogowego nie zawsze ma dokumentację właściwą dla instalacji wody pitnej.
Nie mieszam przypadkowo elementów różnych producentów. Złączka, szczęka zaciskarki i rura powinny tworzyć jeden kompatybilny system, chyba że producent wyraźnie dopuszcza inne połączenie. Dotyczy to szczególnie profilu szczęk, między innymi TH, U lub H, oraz sposobu osadzenia tulei.
Która metoda najlepiej pasuje do instalacji wodnej
W domowych instalacjach spotykam przede wszystkim cztery rozwiązania. Różnią się ceną narzędzi, możliwością demontażu i tym, czy można je bezpiecznie ukryć w ścianie albo posadzce.| Metoda | Największa zaleta | Ograniczenie | Typowe zastosowanie |
|---|---|---|---|

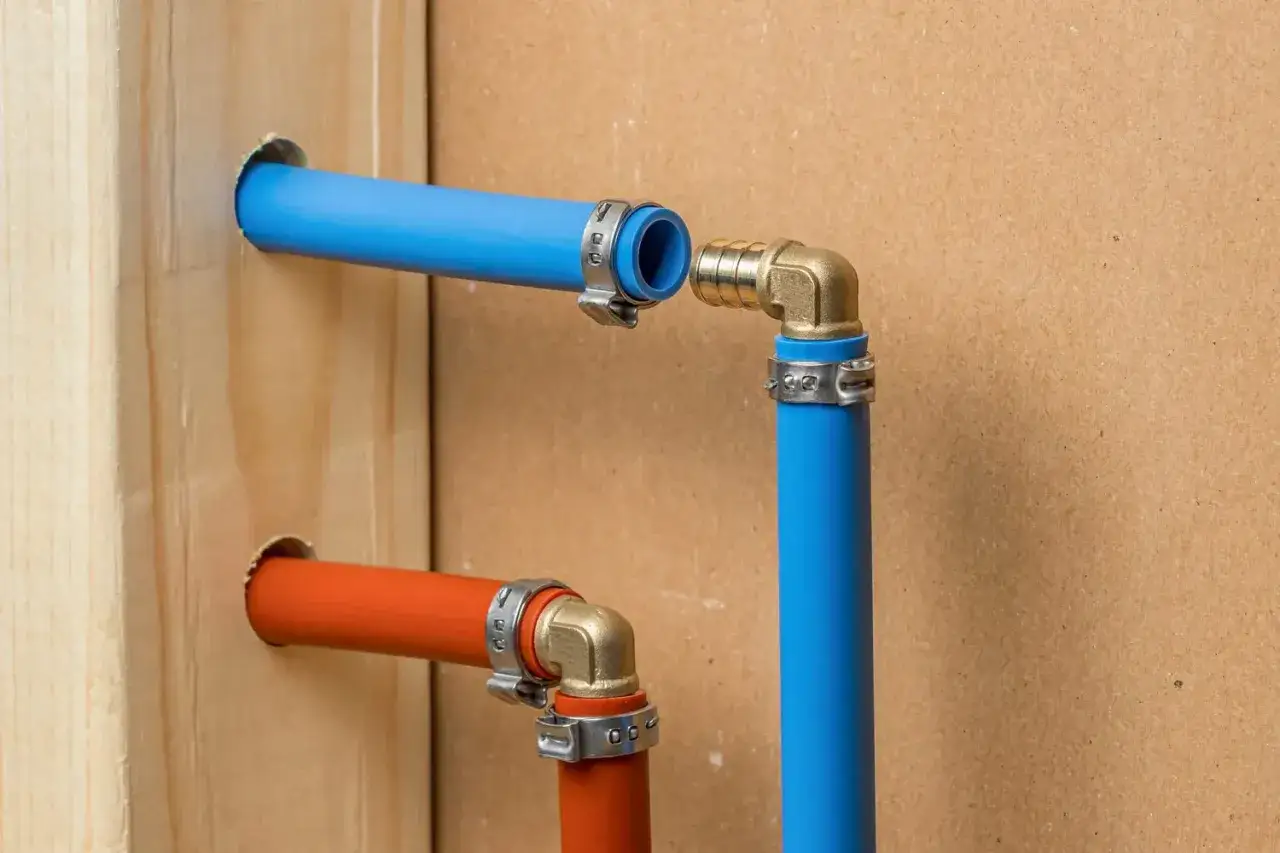

| Złączka skręcana | Prosty montaż bez zaciskarki | Wymaga dostępu do kontroli i dokręcania | Rozdzielacze, szafki, krótkie naprawy |
| Złączka zaciskowa | Szybkie wykonanie i możliwość rozłączenia w wybranych systemach | Nie każda nadaje się do zabudowy | Widoczne odcinki instalacji |
| Złączka zaprasowywana | Trwałe i powtarzalne połączenie | Potrzebna jest właściwa zaciskarka | Ściany, posadzki, instalacje wodne i grzewcze |
| Złączka ekspansyjna | Duży przekrój wewnętrzny i małe opory przepływu | Wymaga rury oraz narzędzi danego systemu | Systemy PEX-a i instalacje wykonywane według jednej technologii |
Złączki skręcane
To rozwiązanie często wybierane przy samodzielnym montażu. Rurę przycina się prostopadle, nakłada nakrętkę i pierścień, a potem wciska na trzpień złączki. Po dokręceniu nakrętki pierścień zaciska rurę na korpusie.
Do pracy wystarczą zazwyczaj dwa klucze płaskie, ale siła dokręcenia ma znaczenie. Zbyt słabe skręcenie może powodować przeciek, a zbyt mocne uszkodzić rurę lub pierścień. Takie połączenie zostawiam w miejscu dostępnym, na przykład w szafce pod umywalką, przy rozdzielaczu albo za rewizją.
Złączki zaprasowywane

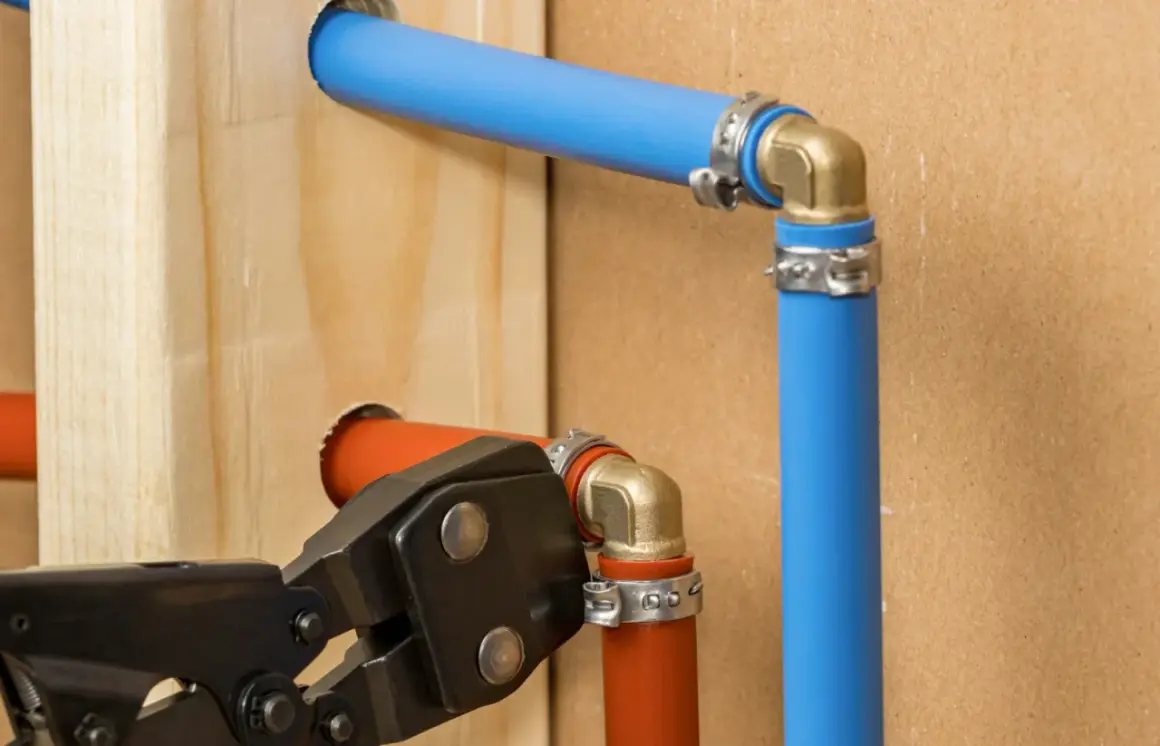

W tym wariancie tuleja zostaje trwale zaciśnięta na rurze za pomocą zaciskarki. Połączenie jest szybkie, estetyczne i dobrze nadaje się do instalacji ukrytych, pod warunkiem że wykonano je zgodnie z instrukcją producenta.
Największą pułapką jest użycie niewłaściwej szczęki. Sam fakt, że szczęka pasuje mechanicznie do zaciskarki, nie oznacza jeszcze, że prawidłowo współpracuje ze złączką. Po zaprasowaniu nie poprawia się połączenia drugim zaciśnięciem. Wadliwą złączkę trzeba odciąć i wykonać od nowa.
Połączenia ekspansyjne
W systemie ekspansyjnym koniec rury rozszerza się specjalnym narzędziem, a następnie nasuwa na króciec złączki. Materiał rury stopniowo wraca do pierwotnego kształtu i zaciska się na kształtce. To technologia skuteczna, ale tylko wtedy, gdy używa się właściwej rury, pierścieni i ekspandera.
Nie traktuję jej jako uniwersalnej alternatywy dla każdej rury PEX. Jeśli producent przewidział system zaprasowywany, zastosowanie ekspandera z inną złączką może zakończyć się nieszczelnością mimo pozornie poprawnego montażu.
Jak wykonać połączenie krok po kroku
Najwięcej problemów powstaje jeszcze przed użyciem zaciskarki. Dobre przygotowanie rury zajmuje chwilę, a potrafi zdecydować o trwałości całej instalacji.
Przygotowanie rury
- Odmierz potrzebny odcinek i zaznacz miejsce cięcia.
- Przytnij rurę prostopadle do jej osi nożycami przeznaczonymi do rur.
- Usuń zabrudzenia i sprawdź, czy krawędź nie jest zgnieciona.
- W przypadku rury wielowarstwowej wykonaj kalibrację oraz fazowanie zgodnie z instrukcją systemu.
- Wsuń rurę na złączkę do wyraźnego oporu i sprawdź głębokość osadzenia.
Piła, brzeszczot i szlifierka kątowa nie są dobrym wyborem. Zostawiają nierówną krawędź, opiłki albo przegrzany materiał. W rurach PEX/Al/PEX brak kalibracji może sprawić, że uszczelki zostaną podwinięte lub przecięte podczas wsuwania kształtki.
Zaprasowanie złączki
Szczęki zakładam dokładnie w miejscu wskazanym przez producenta. W wielu systemach tuleja ma otwory kontrolne, przez które można zobaczyć, czy rura doszła do właściwej głębokości. Jeśli choć jeden z warunków nie jest spełniony, nie zaciskam połączenia na siłę, tylko wyjmuję rurę i sprawdzam przyczynę.
Po zaciśnięciu tuleja powinna mieć regularny kształt, a szczęki muszą przejść pełny cykl pracy. Przy połączeniach wykonywanych ręczną zaciskarką nie skracam ruchu dlatego, że narzędzie stawia duży opór. W przypadku większych średnic albo twardej rury rozsądniej użyć zaciskarki akumulatorowej lub zlecić pracę instalatorowi.
Przeczytaj również: Budowa pralki - jak działają jej najważniejsze elementy?
Montaż złączki skręcanej
Przy złączce skręcanej nie stosuję taśmy teflonowej na miejscu, w którym uszczelnienie zapewnia pierścień zaciskowy. Taśma nie naprawi krzywo przyciętej rury ani źle osadzonego pierścienia. Nakrętkę dokręcam dwoma kluczami, bez gwałtownego szarpania i bez przedłużania klucza rurą.
Po pierwszym napełnieniu instalacji sprawdzam każde połączenie. Jeżeli pojawi się wilgoć, zamykam dopływ, rozbieram złączkę i oceniam rurę. Samo dodatkowe dokręcenie czasem pomaga, ale przy uszkodzonym pierścieniu lub zdeformowanej rurze lepiej wymienić element.
Gdzie można ukryć połączenia PEX
Nie każdą złączkę traktuję tak samo przy zabudowie. Połączenie znajdujące się w posadzce albo pod tynkiem powinno być wykonane techniką dopuszczoną przez producenta do montażu zakrytego. Zwykle wybiera się w tym celu złączki zaprasowywane lub ekspansyjne, ponieważ nie wymagają późniejszego dokręcania.
Złączkę skręcaną umieszczam wyłącznie w miejscu, do którego można się dostać. Dotyczy to również połączeń przy baterii, pralce, podgrzewaczu i rozdzielaczu. Jeśli producent konkretnego systemu dopuszcza inne rozwiązanie, decydująca jest jego dokumentacja techniczna, a nie ogólna opinia z internetu.
Rurę prowadzoną w posadzce układam tak, aby nie była naprężona przy złączce. Przy przejściach przez przegrody stosuję osłonę lub otulinę, która ogranicza tarcie i pozwala rurze pracować pod wpływem zmian temperatury. W odcinkach ciepłej wody izolacja ogranicza również straty ciepła i odgłosy pracy przewodu.
Warto zostawić prosty odcinek rury przed i za kształtką. Konkretna długość zależy od systemu, ale w instrukcjach często pojawia się zalecenie rzędu 10 średnic zewnętrznych. Zbyt ciasny łuk przy złączce może przenosić naprężenia na miejsce połączenia.
Błędy, które najczęściej kończą się przeciekiem
- Krzywe cięcie rury powoduje nierówne osadzenie na króćcu.
- Brak kalibracji przy rurze wielowarstwowej może uszkodzić uszczelnienia.
- Niepełne wsunięcie rury daje połączenie, które wygląda poprawnie, ale nie ma właściwej powierzchni zacisku.
- Niepasujący profil szczęk może odkształcić tuleję w niewłaściwy sposób.
- Łączenie elementów różnych systemów odbiera wykonawcy pewność zgodności materiałów.
- Zaginanie rury bez zachowania promienia może spłaszczyć jej przekrój i zwiększyć opory przepływu.
- Zakrycie instalacji bez próby szczelności utrudnia znalezienie ewentualnej usterki.
Nie oszczędzam na narzędziach, gdy instalacja ma zostać zamknięta w ścianie. Tania zaciskarka z luzem na szczękach może wykonać połączenie, które na pierwszy rzut oka wygląda dobrze, lecz nie zapewnia właściwego docisku. Najdroższy przeciek to ten, którego nie widać, bo wymaga później kucia płytek albo posadzki.
Próba szczelności przed uruchomieniem instalacji
Po wykonaniu wszystkich połączeń instalację trzeba napełnić, odpowietrzyć i poddać próbie szczelności według projektu oraz instrukcji zastosowanego systemu. Nie ograniczam się do krótkiego odkręcenia wody. Ciśnienie powinno być kontrolowane przez określony czas, a wynik zapisany, jeśli instalacja jest odbierana przez wykonawcę lub inwestora.
Podczas kontroli oglądam nie tylko same złączki, lecz także przejścia przez ściany, miejsca przy rozdzielaczu i odcinki, w których rura była mocno zaginana. Próba powinna odbyć się przed zatynkowaniem lub zalaniem przewodów. Po zakryciu instalacji naprawa nawet małego błędu staje się nieporównywalnie bardziej pracochłonna.
W instalacji wody użytkowej po zakończeniu prac trzeba również dokładnie przepłukać przewody. Usuwa to opiłki, pozostałości po montażu i inne zanieczyszczenia, które nie powinny trafić do armatury ani punktów poboru.
Co sprawdzić przed zamknięciem ściany lub posadzki
Przed zabudową robię krótki przegląd całej instalacji. Sprawdzam oznaczenie rury, średnice, typ złączek, głębokość osadzenia, poprawność zacisku i dostęp do wszystkich połączeń, które nie są przeznaczone do ukrycia.
- czy zastosowano jeden zgodny system rury i kształtek,
- czy rura nie jest skręcona, spłaszczona ani nadmiernie naprężona,
- czy złączki są zabezpieczone przed przypadkowym obciążeniem,
- czy wykonano próbę szczelności i zapisano jej wynik,
- czy przewody ciepłej wody mają odpowiednią izolację,
- czy przebieg instalacji został sfotografowany przed zakryciem.
Moim zdaniem właśnie ta ostatnia czynność jest niedoceniana. Zdjęcia z widocznymi odległościami od ścian ułatwiają późniejsze wiercenie, montaż szafek i znalezienie przewodu bez przypadkowego uszkodzenia. Dobrze przygotowane połączenie PEX nie wymaga ciągłej uwagi, ale wymaga dokładności w kilku pierwszych minutach montażu.
