Gdy w instalacji pojawiają się głośne uderzenia, cieknące baterie albo zbyt wysokie ciśnienie na przyłączu, sam reduktor nie rozwiąże problemu, jeśli zostanie źle wpięty. Dobry schemat montażu reduktora ciśnienia wody powinien pokazywać nie tylko kierunek przepływu, lecz także filtr, zawory odcinające i miejsce manometru. Poniżej pokazuję praktyczny układ, kolejność prac oraz błędy, które najczęściej obniżają skuteczność całego rozwiązania.
Prawidłowy układ chroni instalację i ułatwia późniejszą regulację
- Kolejność elementów to zwykle zawór odcinający, filtr, reduktor, manometr i drugi zawór odcinający.
- Strzałka na korpusie musi wskazywać kierunek przepływu wody do instalacji.
- Filtr mechaniczny przed reduktorem zabezpiecza jego gniazdo i membranę przed zanieczyszczeniami.
- W domu jednorodzinnym często zaczyna się od ustawienia około 3 bar, ale wynik trzeba dopasować do instalacji i urządzeń.
- Po montażu należy wykonać próbę szczelności i sprawdzić ciśnienie przy przepływie oraz bez przepływu.
Co powinien pokazywać prawidłowy układ
Reduktor zmniejsza ciśnienie wody dopływającej z sieci i utrzymuje je na bezpiecznym poziomie po stronie instalacji wewnętrznej. Nie działa jednak w oderwaniu od pozostałych elementów. W praktyce najważniejsze są ochrona przed zabrudzeniami, możliwość odcięcia urządzenia i dostęp do punktu pomiarowego.

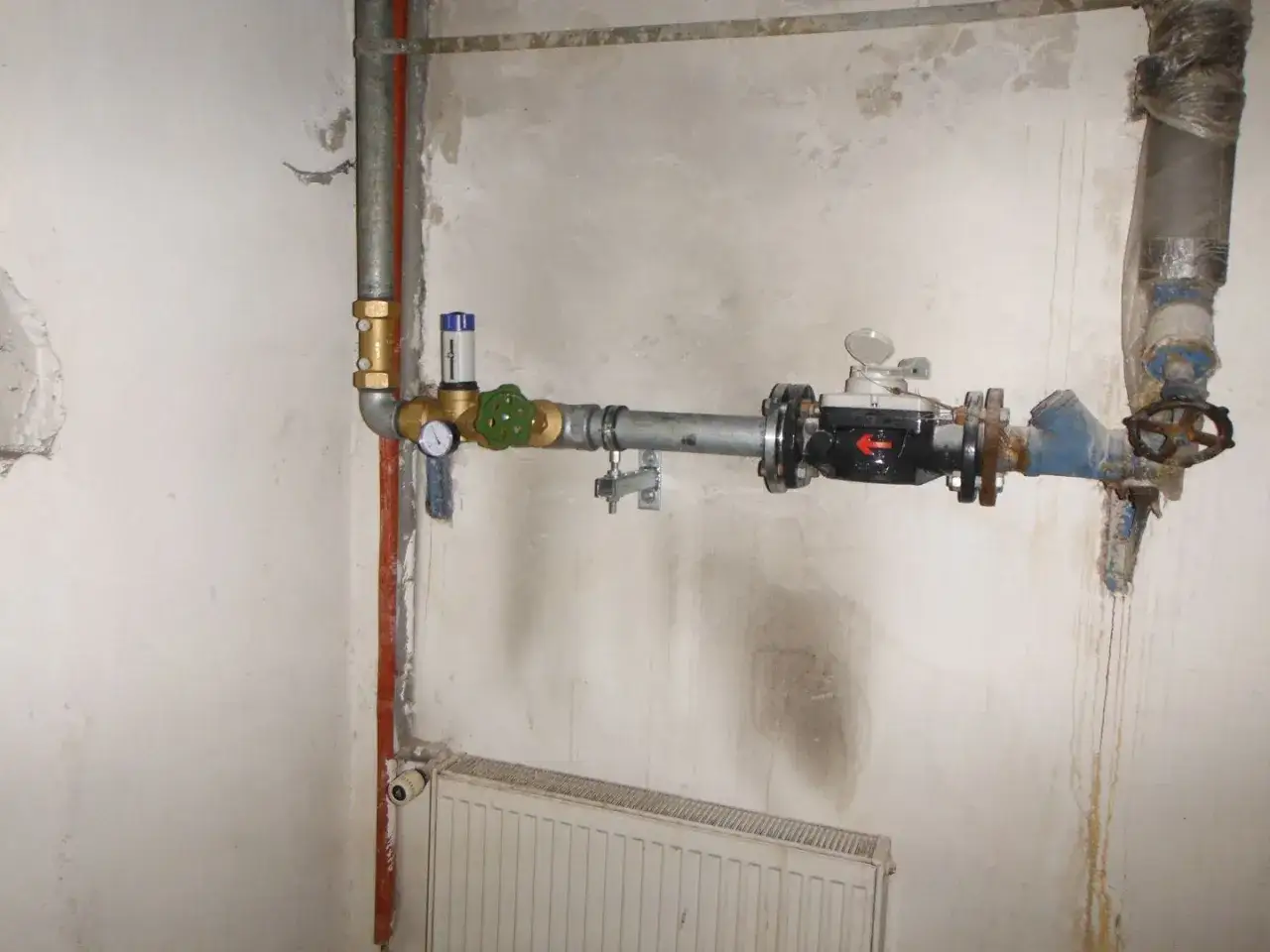

Najbardziej uniwersalny układ dla instalacji zimnej wody wygląda tak:
| Element | Rola w instalacji |
|---|---|
| Zawór odcinający przed filtrem | Pozwala zamknąć dopływ wody podczas czyszczenia lub wymiany podzespołów. |
| Filtr mechaniczny | Zatrzymuje piasek, rdzę i drobne zanieczyszczenia, które mogłyby uszkodzić reduktor. |
| Reduktor ciśnienia | Obniża i stabilizuje ciśnienie po stronie instalacji budynku. |
| Manometr | Pokazuje ciśnienie za reduktorem i ułatwia regulację oraz diagnozowanie usterek. |
| Zawór odcinający za reduktorem | Umożliwia odłączenie instalacji wewnętrznej bez zamykania całego przyłącza. |
W wielu urządzeniach manometr można wkręcić bezpośrednio w boczny króciec reduktora. Jeśli model nie ma takiego miejsca, montuję go na krótkim odcinku instalacji za zaworem redukcyjnym. To ważne, ponieważ pomiar przed reduktorem nie pokaże, jakie ciśnienie rzeczywiście trafia do baterii, podgrzewacza i pralki.
Gdzie zamontować reduktor i jak ustawić elementy
Najlepszym miejscem jest odcinek instalacji za wodomierzem i głównym zaworem odcinającym, ale przed rozgałęzieniem na poszczególne punkty poboru. Dzięki temu jedno urządzenie chroni całą instalację w budynku. Jeżeli reduktor ma zabezpieczać tylko wybraną gałąź, na przykład instalację nawadniania, montuje się go już na tej konkretnej odnodze.
Trzeba zostawić przestrzeń na czyszczenie filtra, obracanie pokrętła i odczyt manometru. Reduktor schowany za zabudową z płyt gipsowych może działać poprawnie, ale późniejsza regulacja albo wymiana wkładu stanie się niepotrzebnie kłopotliwa.
Kierunek przepływu ma pierwszeństwo
Na korpusie reduktora znajduje się strzałka. Musi być skierowana od strony przyłącza do strony instalacji wewnętrznej. Odwrócenie urządzenia jest jednym z najczęstszych błędów i może powodować brak regulacji, hałas albo niewłaściwe działanie zaworu.
Położenie reduktora, pionowe lub poziome, zależy od konkretnego modelu. Nie zakładam, że każdy produkt można zamontować dowolnie. Przed pracą sprawdzam instrukcję, zwłaszcza wymagania dotyczące pozycji filtra, dostępu do elementów serwisowych i dopuszczalnej temperatury wody.
Montaż krok po kroku bez zgadywania
Przed rozpoczęciem trzeba zamknąć dopływ wody, odkręcić najbliższy kran i spuścić ciśnienie z przewodu. Przy modernizacji istniejącej instalacji dobrze jest przygotować wiadro, ręczniki oraz zaślepki, bo nawet po opróżnieniu rury może wypłynąć z niej sporo wody.
- Wyznacz miejsce montażu. Sprawdź średnicę przewodu, kierunek przepływu i przestrzeń potrzebną do wyjęcia sitka filtra.
- Zamontuj zawór przed zestawem. Powinien być łatwo dostępny i umożliwiać odcięcie reduktora bez zamykania całego budynku.
- Wstaw filtr mechaniczny. Zwróć uwagę na strzałkę oraz pozycję komory filtracyjnej określoną przez producenta.
- Podłącz reduktor. Uszczelnij połączenia odpowiednim materiałem i nie przenoś naprężeń z ciężkich rur bezpośrednio na korpus urządzenia.
- Dodaj manometr po stronie obniżonego ciśnienia. Wkręć go w przeznaczony do tego króciec lub zamontuj na odcinku za reduktorem.
- Zamontuj zawór za reduktorem. Przyda się podczas serwisu i pozwoli odciąć instalację wewnętrzną.
- Napełnij instalację powoli. Otwórz zawór częściowo, odpowietrz przewody przez kran i obserwuj wszystkie połączenia.
- Ustaw ciśnienie robocze. Reguluj pokrętłem zgodnie z instrukcją danego modelu, a potem ponownie sprawdź wskazanie manometru.
Przy połączeniach gwintowanych nie dokręcam reduktora „na siłę”. Nadmierny moment może uszkodzić korpus albo naprężyć rurę. W instalacjach z tworzywa szczególnie ważne jest właściwe podparcie przewodu, ponieważ ciężki zestaw filtr plus reduktor nie powinien wisieć wyłącznie na złączkach.
Jak dobrać i sprawdzić ciśnienie po montażu
Nie ustawiam reduktora na maksymalnie niską wartość tylko po to, żeby chronić armaturę. Zbyt małe ciśnienie może pogorszyć komfort korzystania z prysznica, ograniczyć wydajność zaworu napełniającego albo zakłócić pracę urządzeń wymagających określonego ciśnienia.
W domu jednorodzinnym rozsądnym punktem wyjścia bywa około 3 bar po stronie instalacji. Nie jest to jednak uniwersalna nastawa. Znaczenie mają wysokość budynku, długość przewodów, wymagania podgrzewacza, praca pompy oraz różnica między ciśnieniem statycznym a dynamicznym.
Przeczytaj również: Jak łączyć rury plastikowe do wody? Praktyczny poradnik
Pomiar statyczny i dynamiczny
Pomiar statyczny wykonuje się przy zamkniętych punktach poboru. Pokazuje, jakie ciśnienie utrzymuje się, gdy woda nie płynie. Pomiar dynamiczny wykonuję przy otwartym kranie, ponieważ dopiero wtedy widać, czy reduktor utrzymuje przepływ bez nadmiernego spadku ciśnienia.
Jeżeli po zamknięciu kranów wskazanie powoli rośnie, przyczyną może być zanieczyszczone gniazdo, uszkodzona membrana albo niewłaściwie dobrany model. Gdy ciśnienie gwałtownie spada przy niewielkim poborze, warto sprawdzić filtr, średnicę reduktora i drożność przewodu zamiast od razu wymieniać całe urządzenie.
W instalacjach z podgrzewaczem wody trzeba pamiętać o rozszerzalności cieplnej. Zamknięty odcinek między zaworem zwrotnym a podgrzewaczem może wymagać naczynia przeponowego do wody użytkowej, jeśli przewiduje to projekt lub instrukcja urządzenia. Sam reduktor nie zastępuje takiego zabezpieczenia.
Błędy, które najczęściej psują efekt
Najczęściej problem nie wynika z wadliwego reduktora, tylko z pominięcia jednego pozornie drobnego elementu. Szczególnie często spotykam układ bez filtra, montaż zgodnie z przypadkową pozycją oraz brak możliwości odcięcia urządzenia.
- Brak filtra przed reduktorem. Zanieczyszczenia mogą unieruchomić gniazdo zaworu i sprawić, że ciśnienie będzie niestabilne.
- Odwrócony kierunek przepływu. Strzałka na korpusie nie jest oznaczeniem pomocniczym, lecz podstawową instrukcją montażu.
- Manometr zamontowany przed reduktorem. Taki odczyt nie informuje o ciśnieniu, które otrzymują baterie i urządzenia.
- Zbyt mały przekrój elementu. Reduktor dobrany wyłącznie po średnicy gwintu może mieć zbyt małą wydajność dla kilku łazienek.
- Brak podparcia rur. Drgania i ciężar armatury przenoszą się wtedy na połączenia i mogą prowadzić do nieszczelności.
- Regulacja bez przepływu i bez późniejszej kontroli. Nastawa może wyglądać prawidłowo na manometrze, ale zachowywać się inaczej podczas poboru wody.
- Montaż w miejscu niedostępnym. Nawet dobry reduktor nie będzie praktyczny, jeśli nie da się wyczyścić filtra ani odczytać wskazania.
Nie warto też montować przypadkowego reduktora na instalacji ciepłej wody. Trzeba sprawdzić dopuszczalną temperaturę i zakres ciśnienia konkretnego modelu. Urządzenie przeznaczone do zimnej wody nie musi nadawać się do pracy w obiegu ciepłej wody użytkowej.
Jak ocenić gotowy montaż przed oddaniem instalacji
Po napełnieniu instalacji oglądam każde połączenie przez kilka minut, a potem powtarzam kontrolę przy otwieraniu i zamykaniu kilku punktów poboru. Nie ograniczam się do sprawdzenia, czy nic nie kapie. Ważne jest również, czy reduktor nie powoduje szumu, pulsowania wody i dużych wahań wskazania.
Gotowy zestaw powinien spełniać cztery proste warunki. Woda płynie zgodnie ze strzałką, filtr można wyjąć bez demontażu całej instalacji, manometr pokazuje ciśnienie za reduktorem, a oba zawory umożliwiają bezpieczny serwis.
Jeśli ciśnienie na przyłączu jest wyjątkowo wysokie, instalacja ma kilka kondygnacji albo występują uderzenia hydrauliczne, sam podstawowy schemat może nie wystarczyć. W takiej sytuacji dobieram rozwiązanie na podstawie rzeczywistych pomiarów i parametrów urządzeń, a nie tylko średnicy rury.
Najważniejszy punkt całego układu znajduje się przed reduktorem
Reduktor jest skuteczny wtedy, gdy pracuje w czystej, dobrze podpartej i dostępnej instalacji. Dlatego w praktyce większą różnicę niż samo pokrętło regulacyjne robią filtr przed urządzeniem, manometr za nim oraz poprawna kolejność zaworów.
Przed zamknięciem zabudowy warto zrobić zdjęcie gotowego układu i zanotować ustawione ciśnienie. Taka prosta dokumentacja ułatwia późniejszy serwis, a przy zmianie objawów pozwala szybko sprawdzić, czy problem pojawił się w reduktorze, filtrze czy w dalszej części instalacji.
