Pralka pierze, ale woda pozostaje zimna, program trwa podejrzanie długo albo urządzenie wybija różnicówkę? Pokażę, jak sprawdzić grzałkę w pralce za pomocą multimetru, jak odczytać wynik i kiedy problem leży raczej w czujniku, przewodach lub module sterującym.
Do wiarygodnej diagnozy wystarczą trzy pomiary i odłączone zasilanie
- Bezpieczeństwo: przed zdjęciem obudowy wyjmij wtyczkę z gniazdka.
- Rezystancja: typowa grzałka 1800-2200 W ma około 24-30 Ω.
- Przerwa: wskazanie OL lub nieskończoność oznacza brak ciągłości obwodu.
- Zwarcie: wynik bliski 0 Ω między zaciskami wskazuje na uszkodzenie elementu.
- Przebicie: między zaciskiem a metalowym korpusem nie powinno być ciągłości.
Po czym poznać, że podejrzana jest grzałka
Najbardziej oczywisty objaw to zimne pranie na programie 40 lub 60°C. Trzeba jednak pamiętać, że niektóre cykle oszczędne podgrzewają wodę krótko albo pracują w niższej temperaturze, więc samo wyjęcie chłodnej odzieży nie daje jeszcze pewnej diagnozy.
Uszkodzony element grzejny często powoduje też wydłużenie programu. Sterownik czeka wtedy na osiągnięcie zadanej temperatury, ale nie otrzymuje właściwego sygnału z czujnika. W innych modelach pojawia się kod błędu, zatrzymanie programu albo wybicie wyłącznika różnicowoprądowego.
- pranie pozostaje zimne mimo wybranego programu z wysoką temperaturą,
- cykl trwa znacznie dłużej niż zwykle,
- pralka przerywa pracę podczas fazy grzania,
- pojawia się błąd związany z temperaturą lub ogrzewaniem,
- różnicówka wyłącza zasilanie po kilku minutach pracy.
W praktyce podobne symptomy daje także uszkodzony czujnik NTC, czyli element mierzący temperaturę wody, a także przerwany przewód, wypalona kostka lub awaria przekaźnika na module. Dlatego wymiana części wyłącznie na podstawie objawów bywa kosztowną loterią.
Przygotowanie do pomiaru bez ryzyka porażenia
Potrzebujesz multimetru z pomiarem rezystancji, śrubokręta, latarki i telefonu do zrobienia zdjęcia przewodów. Cała kontrola zajmuje zwykle 10-20 minut, jeśli dostęp do grzałki jest prosty.
- Wyjmij wtyczkę pralki z gniazdka.
- Zakręć dopływ wody, jeśli urządzenie trzeba odsunąć.
- Odczekaj kilka minut, aby rozładowały się elementy elektroniczne.
- Zdejmij tylną lub przednią osłonę, zależnie od konstrukcji modelu.
- Zlokalizuj grzałkę w dolnej części zbiornika.
- Zrób zdjęcie podłączenia przewodów przed ich zdjęciem.
- Odłącz przewody z obu zacisków grzałki.
W większości pralek grzałka znajduje się nisko, pod bębnem, ale dostęp do niej może być od tyłu albo od frontu. Nie szarp przewodów za izolację. Jeśli konektor siedzi mocno, podważaj go delikatnie za metalową końcówkę.
Nie ustawiaj multimetru na pomiar napięcia i nie próbuj sprawdzać rezystancji przy podłączonej pralce. Taki błąd może skończyć się uszkodzeniem miernika albo porażeniem. Pomiar napięcia na pracującym urządzeniu zostaw osobie z odpowiednimi kwalifikacjami.

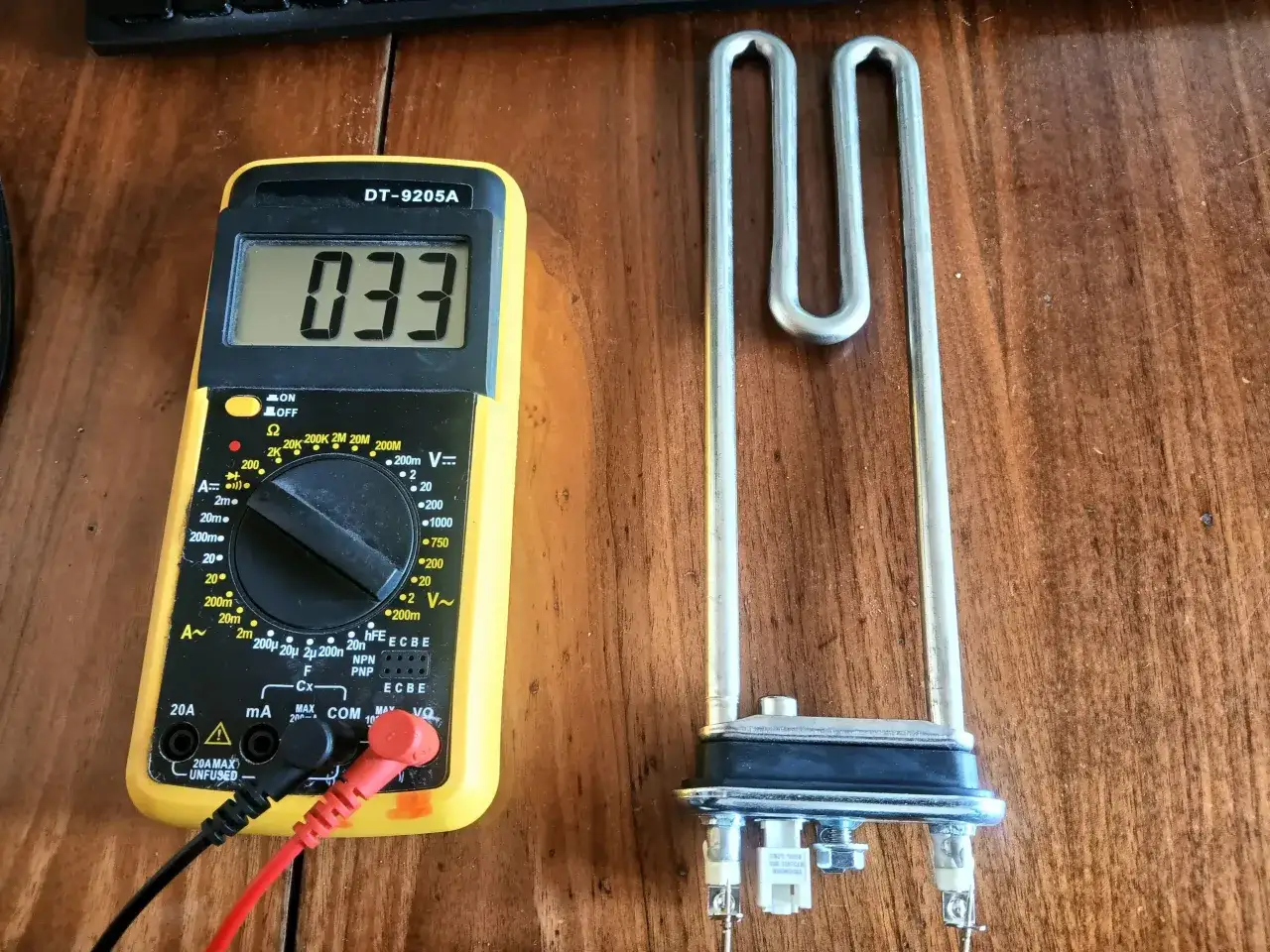

Pomiar rezystancji grzałki krok po kroku
Ustaw multimetr na zakres oznaczony symbolem Ω. Przy zakresie ręcznym wybierz 200 Ω, a przy mierniku automatycznym wystarczy funkcja pomiaru rezystancji. Czarne przewody podłącz do gniazda COM, czerwony do gniazda pomiarowego zgodnie z oznaczeniem na urządzeniu.
Przyłóż sondy do dwóch metalowych zacisków grzałki. Kolejność sond nie ma znaczenia. Otrzymany wynik dotyczy oporu spirali grzejnej i powinien być zbliżony do wartości wynikającej z mocy elementu.
| Moc grzałki | Orientacyjna rezystancja przy 230 V | Wniosek |
|---|---|---|
| 1500 W | około 35 Ω | typowa wartość dla sprawnej spirali |
| 1700 W | około 31 Ω | typowa wartość dla sprawnej spirali |
| 1950 W | około 27 Ω | typowa wartość dla sprawnej spirali |
| 2000 W | około 26 Ω | typowa wartość dla sprawnej spirali |
| 2200 W | około 24 Ω | typowa wartość dla sprawnej spirali |
Wartość można obliczyć ze wzoru R = U²/P, gdzie U oznacza napięcie 230 V, a P moc grzałki w watach. Przykładowo dla elementu 2000 W otrzymujemy około 26,5 Ω. Niewielkie różnice są normalne, bo wpływ ma tolerancja miernika, temperatura oraz rzeczywista moc części.
Wynik w przybliżeniu 20-40 Ω zwykle oznacza, że spirala ma ciągłość. Nie potwierdza jednak pełnej sprawności grzałki. Element może mieć prawidłowy opór, a jednocześnie przebijać do metalowego korpusu.
Sprawdzenie przebicia i właściwa interpretacja wyniku
Po pomiarze między zaciskami wykonaj test izolacji. Przyłóż jedną sondę do pierwszego zacisku, a drugą do metalowego kołnierza lub korpusu grzałki. Powtórz pomiar dla drugiego zacisku. Multimetr powinien pokazać OL, nieskończoność albo bardzo wysoką rezystancję.
Jeżeli pojawia się wyraźna wartość, na przykład kilkaset omów, kilka kilo omów albo sygnał ciągłości, grzałka prawdopodobnie ma przebicie do masy. Taki element może wyzwalać różnicówkę i nie powinien być dalej używany.
| Wskazanie multimetru | Najbardziej prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| 24-35 Ω | Spirala ma ciągłość | Sprawdzić również przebicie i pozostałe elementy układu |
| OL między zaciskami | Przerwana spirala | Wymienić grzałkę |
| 0-2 Ω między zaciskami | Zwarcie elementu | Wymienić grzałkę |
| Jakakolwiek niska rezystancja do korpusu | Przebicie izolacji | Nie uruchamiać pralki, wymienić element |
Zwykły multimetr jest dobrym narzędziem do wstępnej diagnozy, ale nie zastępuje miernika izolacji, czyli megomierza. Jeśli pralka wybija zabezpieczenie tylko po rozgrzaniu, przebicie może ujawniać się dopiero pod wyższym napięciem testowym. W takim przypadku zleciłbym kontrolę serwisowi, zamiast uznawać grzałkę za sprawną tylko dlatego, że pokazuje 26 Ω.
Co sprawdzić, gdy grzałka ma prawidłowy opór
Prawidłowa rezystancja nie kończy diagnostyki. Jeżeli pralka nadal nie podgrzewa wody, sprawdź czujnik NTC, przewody i styki. NTC zmienia rezystancję wraz z temperaturą, dlatego dokładne wartości zależą od modelu i powinny być porównane z dokumentacją urządzenia.
Obejrzyj konektory. Nadpalona kostka, luźny styk lub zielony nalot mogą ograniczać przepływ prądu i powodować grzanie tylko okresowe. Warto też sprawdzić, czy przewody nie zostały przetarte przez drgania zbiornika.
Jeżeli wszystkie te elementy wyglądają dobrze, podejrzany staje się przekaźnik grzałki albo moduł sterujący. Zdarza się również, że sterownik nie włącza grzania, bo pralka nie wykrywa prawidłowego poziomu wody. Wtedy przyczyną może być presostat, filtr jego przewodu albo problem z dopływem wody.
Nie radzę zwierać przewodów ani zasilać grzałki „na próbę” poza układem pralki. Element pracuje przy napięciu 230 V, a test bez odpowiednich zabezpieczeń może skończyć się porażeniem, pożarem lub uszkodzeniem modułu.
Kiedy opłaca się wymienić grzałkę
Jeśli pomiar wskazuje przerwę, zwarcie albo przebicie, grzałkę zwykle wymienia się w całości. Naprawa samej spirali jest niepraktyczna i nie zapewnia bezpiecznej izolacji. Nową część dobiera się po modelu pralki, mocy, długości, kształcie uszczelki i obecności otworu na czujnik NTC.
Orientacyjnie sama część kosztuje najczęściej 40-200 zł, zależnie od marki i tego, czy wybierasz zamiennik, czy oryginał. Usługa serwisowa z diagnozą i wymianą w Polsce często zamyka się w granicach 150-350 zł, choć trudny dostęp, model premium lub dojazd w dużym mieście mogą podnieść cenę.
Przy montażu trzeba oczyścić gniazdo z osadu, poprawnie ułożyć element pod bębnem i nie dokręcać nakrętki z nadmierną siłą. Po złożeniu uruchomiłbym krótki program z wodą i sprawdził szczelność połączenia przed wykonaniem pełnego prania.
Sam odczyt z multimetru nie zawsze zamyka sprawę
Najpewniejsza kolejność to odłączenie zasilania, pomiar między zaciskami, kontrola przebicia do korpusu oraz oględziny przewodów i czujnika temperatury. Jeśli grzałka ma około 24-35 Ω i nie wykazuje przebicia, nie kupowałbym nowej części w ciemno. Przy dalszym braku grzania trzeba sprawdzić sterowanie, presostat albo moduł.
Jeżeli natomiast pojawia się OL, wynik bliski zeru lub jakakolwiek wyraźna ciągłość do metalowej obudowy, decyzja jest prostsza: element kwalifikuje się do wymiany. W przypadku wybijania różnicówki, śladów nadpalenia lub braku doświadczenia z urządzeniami 230 V bezpieczniej zakończyć diagnostykę na pomiarze i przekazać pralkę fachowcowi.
